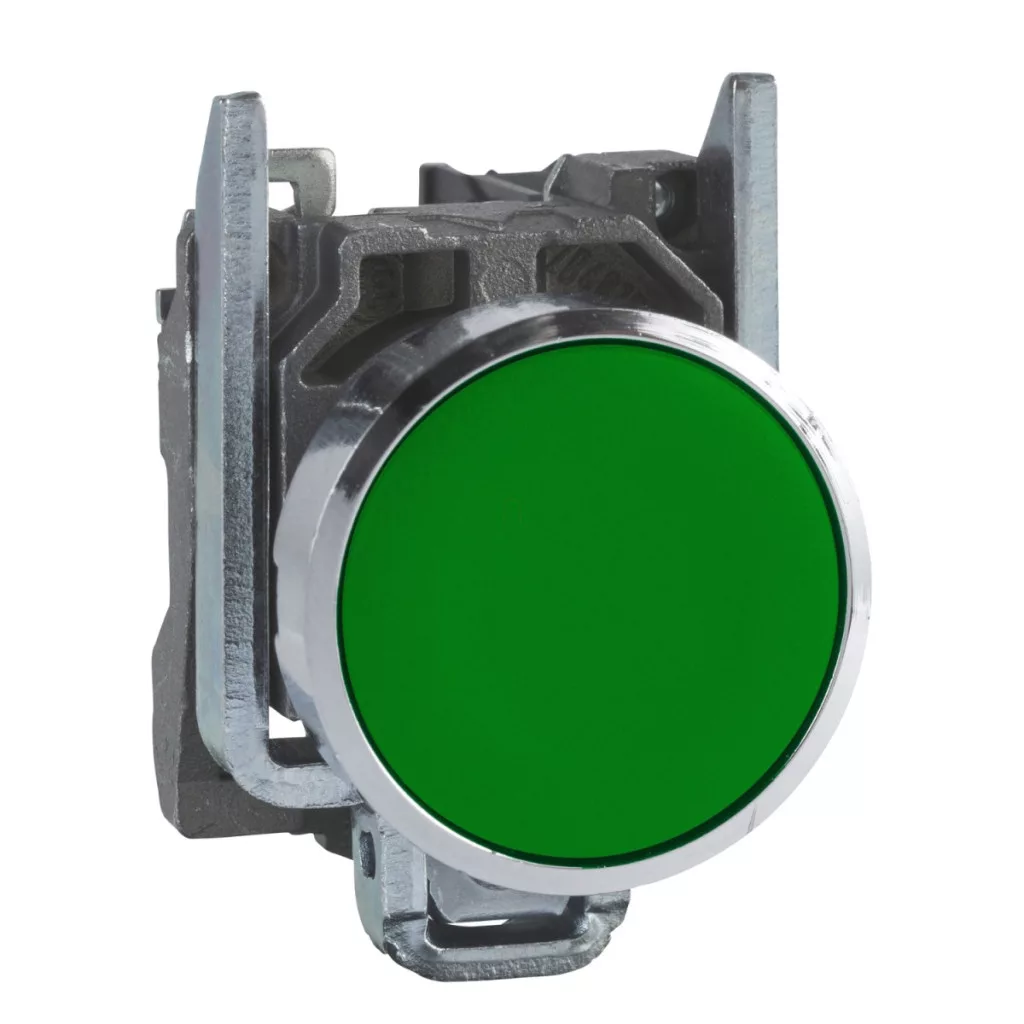

Butonul de comandă de tip XB4BA31, din gama Schneider Electric Harmony XB4, este un dispozitiv de comandă profesional, conceput pentru aplicații industriale, care se remarcă prin construcția sa robustă și funcționarea fiabilă. Acest buton rotund, de culoare verde, fără marcaj, are un diametru standard de montare de 22 mm, fiind astfel compatibil cu majoritatea panourilor de control și tablourilor de distribuție industriale. Produsul este fabricat din materiale de calitate superioară: carcasa este din metal cromat, iar inelul de fixare este din aliaj zamak (aliaj pe bază de zinc), ceea ce asigură o durabilitate și o rezistență excepționale chiar și în cele mai dure medii industriale. Butoanul are acțiune cu arc de revenire, ceea ce înseamnă că butonul revine automat la poziția inițială după apăsare. Configurația contactului este 1NO (un contact de închidere), ceea ce este adecvat pentru majoritatea sarcinilor de control. Butoanul are un design complet plat (flush), ceea ce permite o utilizare ergonomică, reducând în același timp posibilitatea de acumulare a prafului și a altor impurități. Parametrii tehnici ai produsului sunt impresionanți: curentul termic convențional (Ith) măsurat în aer liber este de 10 A, conform standardului IEC 60947-5-1. Tensiunea nominală de izolație (Ui) este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce rezistența nominală la tensiune de impuls (Uimp) este de 6 kV conform standardului IEC 60947-1. Produsul este adecvat pentru diferite intensități de curent de funcționare: 3 A la 240 V, categoria AC-15, A600; 6 A la 120 V, categoria AC-15, A600; 0,1 A la 600 V, categoria DC-13, Q600; și alte niveluri de performanță pentru diverse aplicații. Forța de acționare este de 3,8 N, iar cursa totală de acționare este de 4,3 mm (din care 2,6 mm sunt necesari pentru schimbarea stării electrice). Durata de viață mecanică este extrem de lungă: 10 milioane de cicluri, în timp ce durata de viață electrică este de 1 milion de cicluri în condiții de încărcare diferite. Nivelul de protecție IP este extrem de ridicat: IP66, IP67, IP69 și IP69K, iar clasificarea NEMA este NEMA 13 și NEMA 4X. Gradul de rezistență la impact IK este IK06 conform IEC 50102, ceea ce reprezintă o dovadă suplimentară a robusteții și fiabilității produsului. Butonul XB4BA31 oferă o instalare extrem de versatilă. Conectarea se realizează cu cleme cu șurub, care pot fi utilizate cu cabluri de maximum 2 x 1,5 mm² cu capete de cablu, conform standardului IEC 60947-1, sau cu cabluri de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Designul capului de înșurubare este compatibil cu mai multe tipuri de șurubelnițe: cu cap cruciform (dimensiunea 1 Philips și dimensiunea 1 Pozidriv), precum și cu cap plat (Ø 4 mm și Ø 5,5 mm). Dimensiunile produsului: 47 mm înălțime, 30 mm lățime și 52 mm adâncime, ceea ce permite o instalare compactă. Butoanul are o rezistență specială la mașinile de spălat cu presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Produsul respectă numeroase standarde și certificări internaționale, printre care: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, JIS C8201-1 și JIS C8201-5-1. Deține, de asemenea, certificări CSA, LROS, BV, UL, DNV.
Schneider Electric Harmony XB4 - XB4BA31 date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul carcasei: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Vânzare pe bucăți indivizibile: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: cu revenire prin arc
Profilul acționării: Verde, încastrat, nemarcat
Tipul capului: Standard
Tipul și compoziția contactelor: 1 NO
Funcționarea contactelor: Deschidere lentă
Conexiuni
Clemă: Clemă de strângere cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Clemă de strângere cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea clemelor ISO nr. 1: (13-14)NO
Rezistență la spălare sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Nu
Cursă de acționare: 2,6 mm (comutare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,8 N pentru comutare electrică NO
Durată de viață mecanică: 10000000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului
Cu canelură în cruce, compatibil cu șurubelnița Philips de dimensiunea 1
Cu canelură în cruce, compatibil cu șurubelnița Pozidriv de dimensiunea 1
Compatibil cu șurubelniță plată cu caneluri Ø 4 mm
Compatibil cu șurubelniță plată cu caneluri Ø 5,5 mm
Caracteristici electrice
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Fuzibil de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Protecție și condiții de mediu
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK06 conform IEC 50102
Tratament de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Standarde și certificate
Standarde: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
