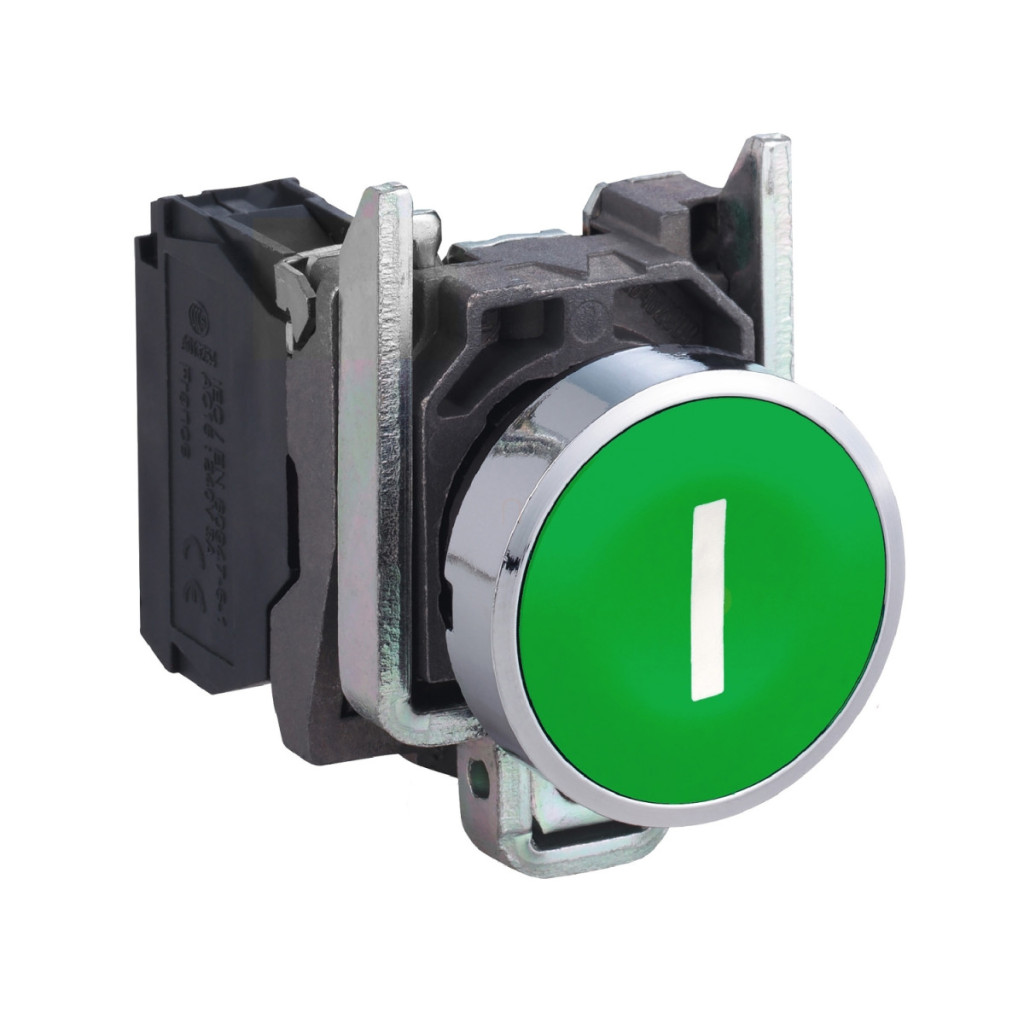

Schneider Electric Harmony XB4BA3311 este un buton metalic verde de calitate superioară, care face parte din gama populară de produse Harmony XB4. Acest buton încastrat, cu diametrul de 22 mm, este ideal pentru mediile industriale în care sunt necesare comenzi fiabile, durabile și foarte vizibile. Produsul are un marcaj alb „I” pe butonul verde, funcționare cu revenire prin arc și un design de contact 1NO (unul normal deschis). Harmony XB4BA3311 oferă o calitate excelentă a materialelor: cadrul este fabricat din metal cromat, iar colierul de fixare este fabricat din aliaj Zamak, ceea ce asigură o durată lungă de viață chiar și în medii industriale dure. Butonul este rotund, cu un design standard al capului. Conexiunea electrică se realizează cu borne cu șurub, care permit conectarea a până la 2 fire de 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau 1 fir de 0,22...2 fire de 2,5 mm² fără capete de cablu. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și rezistență la uzură. Butonul Schneider Electric XB4BA3311 are parametri tehnici remarcabili. Produsul are o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 52 mm. Contactele sunt de tip slow-break și sunt conforme cu standardul ISO n°1 (13-14)NO. Forța necesară pentru funcționare este de 3,8 N pentru a schimba starea electrică a contactului. Cursa de funcționare este de 2,6 mm pentru a schimba starea contactului NO, în timp ce cursa totală este de 4,3 mm. Durata de viață mecanică este extrem de mare, cu 10 milioane de cicluri de funcționare, confirmând durata de viață excepțional de lungă a produsului. Cuplul de fixare al butonului este între 0,8 și 1,2 Nm, în conformitate cu standardul IEC 60947-1. XB4BA3311 are proprietăți de protecție remarcabile: este rezistent la spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Parametrii electrici ai butonului sunt, de asemenea, demni de remarcat. Curentul termic convențional în aer liber este de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Schneider Electric XB4BA3311 poate fi utilizat cu diferite curenți nominali de funcționare în diferite categorii de sarcină: 3 A la 240 V, categoria AC-15, A600; 6 A la 120 V, categoria AC-15, A600; 0,1 A la 600 V, categoria DC-13, Q600; 0,27 A la 250 V, categoria DC-13, Q600; 0,55 A la 125 V, DC-13, categoria Q600; 1,2 A la 600 V, AC-15, categoria A600. Produsul are, de asemenea, o durată de viață electrică remarcabilă, cu până la 1 milion de cicluri de comutare în diferite categorii de sarcină.
Schneider Electric Harmony XB4 - XB4BA3311 - buton metalic complet, Ø22, retur, 1NO, alb, date tehnice „I”
Caracteristici de bază
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul cadrului: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde încastrat, I (alb)
Tip cap: Standard
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale
Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalelor ISO n°1: (13-14)NO
Performanță
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Parametri electrici
Flux termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Date de funcționare
Cursă de funcționare: 2,6 mm (fără schimbare electrică de stare)
Cursă totală: 4,3 mm
Forță de funcționare: 3,8 N FĂRĂ schimbare electrică de stare
Durată de viață electrică: 1.000.000 de cicluri în diverse categorii de sarcină
Parametri de mediu
Grad de protecție: IP66, IP67, IP69, IP69K conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Intervalul de temperatură ambiantă în timpul depozitării: -40...70 °C
Intervalul de temperatură ambiantă în timpul funcționării: -40...70 °C
Certificate
CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Standarde: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C8201-1
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
