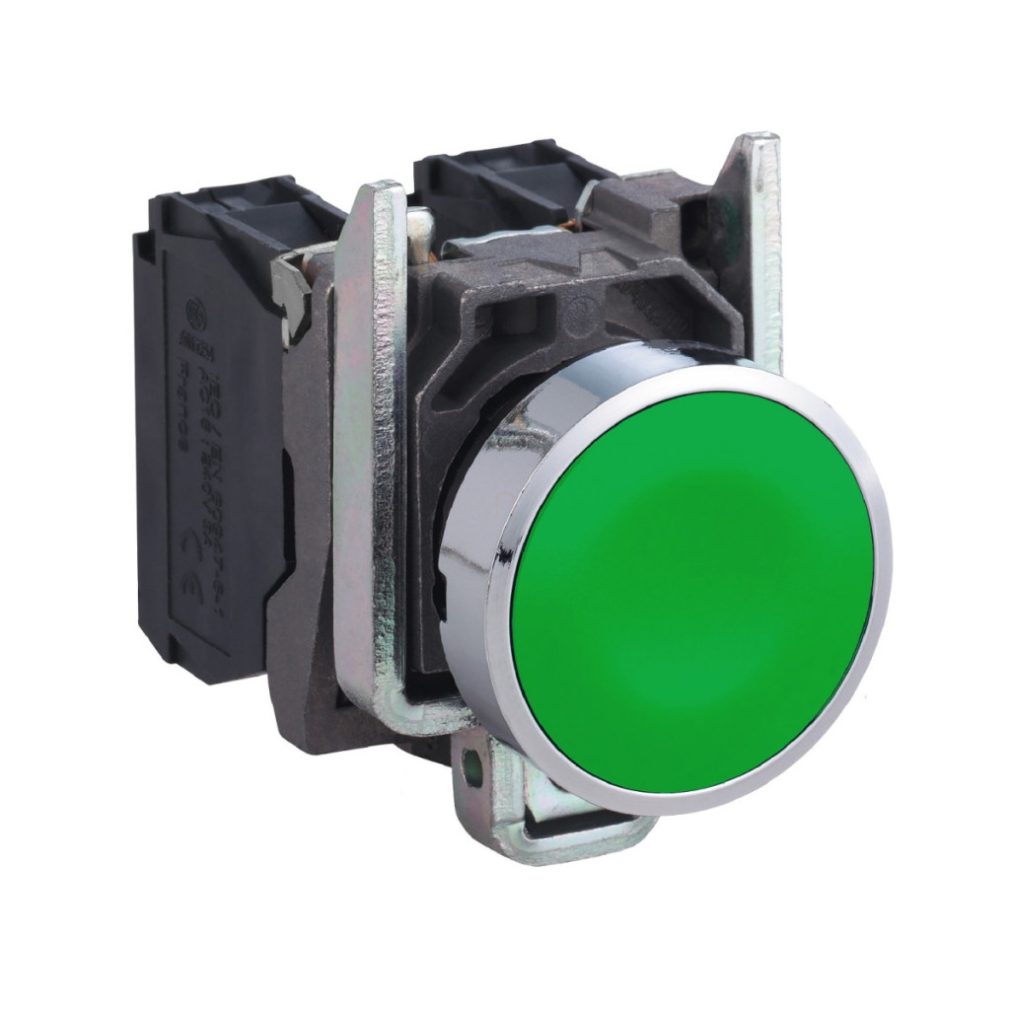

Schneider Electric Harmony XB4BA35 este un buton rotund, ecologic, de înaltă calitate, care oferă o soluție de control fiabilă pentru medii industriale, ca parte a familiei de produse Harmony XB4. Acest buton de calitate superioară are un design deosebit de robust, fiind ideal pentru aplicații cu cerințe ridicate, în care durabilitatea și funcționarea fiabilă sunt importante. Modelul XB4BA35 este un buton complet metalic cu un diametru de montare de 22,5 mm, prevăzut cu o placă frontală metalică cromată și un inel de fixare din zamak. Butonul are un design încastrat, o suprafață de operare verde, nemarcată și retur cu arc. Funcția de comutare este asigurată de 1 pereche de contacte normal închise (NC) și 1 pereche de contacte normal deschise (NO) cu acțiune de rupere lentă, care pot fi utilizate într-o gamă largă de aplicații de control. Contactele sunt fabricate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică și o durabilitate excelente. Din punct de vedere tehnic, butonul XB4BA35 oferă performanțe remarcabile. Curentul termic convențional de 10 A, tensiunea nominală de izolare de 600 V (sub gradul de poluare 3) și rezistența la tensiune de impuls de 6 kV asigură o siguranță adecvată într-o varietate de aplicații. Butonul are un curent nominal de funcționare de 3 A la 240 V în categoria AC-15 și 0,27 A la 250 V în categoria DC-13. Produsul are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică în categoria AC-15 este de 1 milion de cicluri la o sarcină de 2 A la 230 V. Fiabilitatea comutării este excelentă într-un mediu curat, Λ < 10^(-8) la 17 V și 5 mA. Butonul Schneider Electric XB4BA35 oferă niveluri de protecție remarcabile: este conform cu clasele de protecție IP66, IP67, IP69 și IP69K, precum și cu standardele NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK06 asigură rezistența mecanică. Produsul este foarte rezistent la condiții de mediu extreme, cu o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C. Rezistența sa la vibrații este de 5 g (în intervalul de frecvență 2-500 Hz), în timp ce rezistența la impact este de 30 g (18 ms) și 50 g (11 ms) la o accelerație de jumătate de undă sinusoidală. Butonul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Produsul se conectează folosind borne cu șurub, care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau a firelor cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Cuplul de strângere este între 0,8 și 1,2 Nm. Dimensiunile butonului (înălțime x lățime x adâncime) sunt 47 mm x 30 mm x 52 mm. Este certificat conform numeroase standarde internaționale (IEC, UL, CSA, JIS), iar calitatea sa este confirmată de diverse certificări de produs (CSA, LROS, BV, UL, DNV). Butonul Schneider Electric XB4BA35 este alegerea ideală pentru panouri de control, controlul mașinilor și medii industriale în care durabilitatea, fiabilitatea și un nivel ridicat de protecție sunt importante.
Schneider Electric Harmony XB4 - XB4BA35 - buton complet metalic, Ø22, retur, 1NO+1NC, verde date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului: Buton
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Design și funcționare
Forma unității de semnal: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Tip cap: Standard
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Date de conectare
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalului ISO n°1: (11-12)NC
Caracteristici de rezistență
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Date de funcționare
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare de stare electrică NC
3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Design cap șurub
Formă cap șurub: Cruciformă, compatibilă cu șurubelnița Philips 1
Cruciformă, compatibilă cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată cu diametrul de 4 mm
Cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Răcire convențională în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică
Λ < 10^(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10^(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
UL 508
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listat
DNV
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
