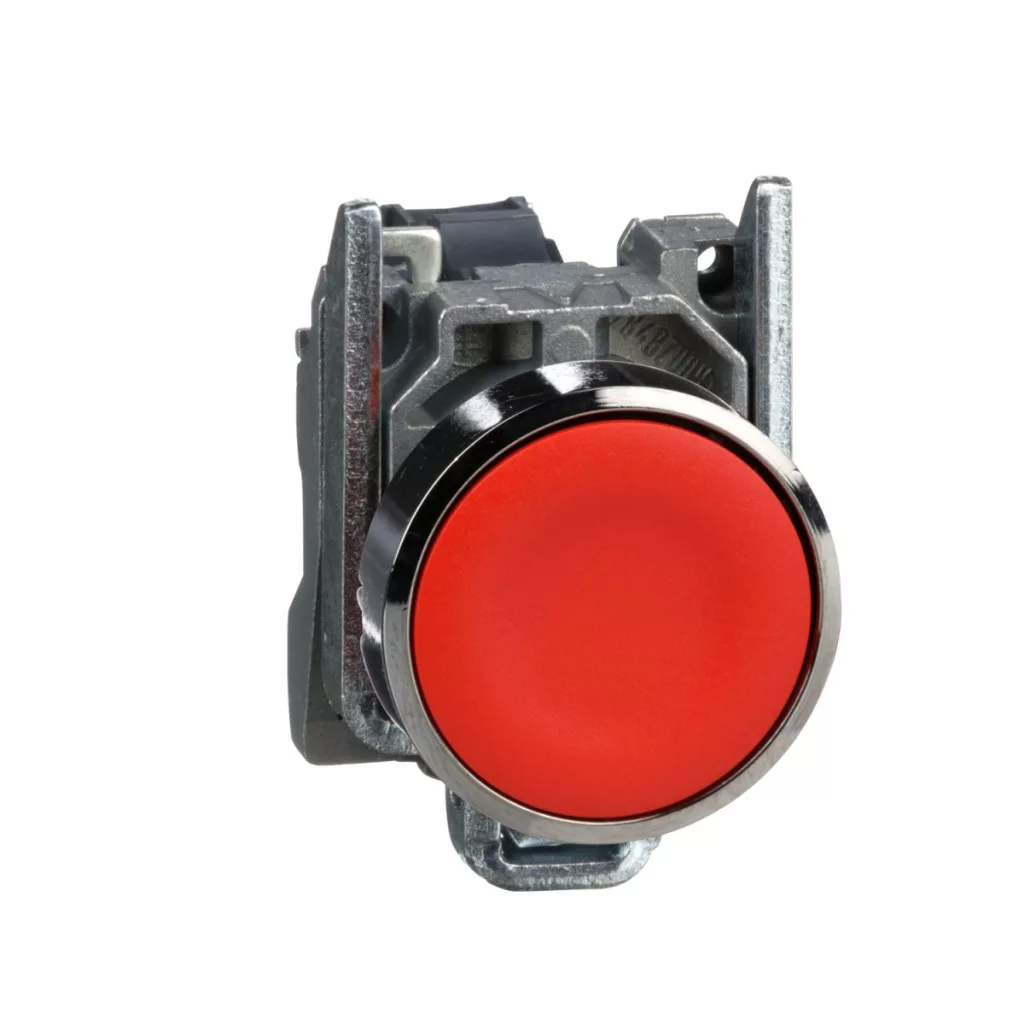

Butoanul cu codul XB4BA42 din gama de produse Schneider Electric Harmony XB4 este un element de comandă industrial profesional, de înaltă calitate, care reprezintă alegerea perfectă pentru sistemele de automatizare și control. Acest buton realizat integral din metal reflectă calitatea recunoscută a Schneider Electric, care deține de zeci de ani o poziție de lider pe piața soluțiilor de automatizare industrială. Butoanul XB4BA42 este de culoare roșie, rotund, cu design încastrat și suprafață de acționare fără marcaje, putând fi montat într-o gaură standard de 22,5 mm. Produsul are acțiune cu arc de revenire, ceea ce înseamnă că, după eliberarea butonului, acesta revine automat în poziția inițială. Elementul de comandă conține un contact 1NC (un singur contact de deschidere), care funcționează în regim slow-break (deschidere lentă), asigurând un proces de comutare fiabil. Fața frontală din metal cromat și inelul de fixare din Zamak garantează durabilitatea produsului chiar și în cele mai dure medii industriale. Din punct de vedere al parametrilor tehnici, XB4BA42 oferă performanțe remarcabile. Cursa butonului este de 1,5 mm (la comutarea stării NC) și cursa totală de 4,3 mm, iar forța de acționare este de 3,5 N pentru comutarea stării contactului NC. Produsul garantează 10 milioane de cicluri de funcționare mecanică, asigurând astfel o soluție de control fiabilă pe termen lung. În ceea ce privește parametrii electrici, curentul termic măsurat în aer liber este de 10 A (conform IEC 60947-5-1), tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls este de 6 kV conform standardului IEC 60947-1. Curentul nominal de funcționare în diferite categorii de sarcină: în cazul AC-15, 3 A la 240 V, 6 A la 120 V, iar în cazul DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Produsul asigură un nivel extrem de ridicat de protecție împotriva prafului și umezelii, fapt demonstrat și de clasele de protecție IP66, IP67, IP69 și IP69K. Certificările NEMA 13 și NEMA 4X indică, de asemenea, că întrerupătorul oferă o protecție specială împotriva prafului, uleiului, apei și coroziunii. De asemenea, respectă rezistența la șocuri mecanice de gradul IK06. Rezistă la un jet de apă cu o presiune de 7.000.000 Pa și o temperatură de 55 °C, de la o distanță de 0,1 metri. Produsul poate fi utilizat într-un interval larg de temperaturi: între -40 °C și +70 °C, atât în condiții de depozitare, cât și de funcționare. Este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, UL 508, CSA C22.2 No 14 și alte standarde, și deține, de asemenea, certificări CSA, LROS, BV, UL și DNV.
Schneider Electric Harmony XB4 - XB4BA42 - buton metalic complet, Ø22, cu revenire, 1NC, roșu - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Denumire scurtă a produsului: XB4
Tipul produsului sau al componentei: Buton
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Cantitate de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Roșu încastrat, fără marcaj
Tipul capului: Standard
Tipul și compoziția contactelor: 1 NC
Funcționarea contactului: Deschidere lentă
Conexiuni - borne: Cleme cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Cleme cu șurub: 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Accesoriu
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea bornelor ISO nr. 1: (21-22)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform anexei K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC)
Cursă totală de acționare: 4,3 mm
Forță de acționare: 3,5 N la schimbarea stării electrice NC
Durată de viață mecanică: 10000000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici șurub
Forma capului șurubului: Cu canelură în cruce, compatibil cu șurubelnița Philips nr. 1
Compatibil cu: Șurubelnița Pozidriv nr. 1, șurubelnița plată Ø 4 mm, șurubelnița plată Ø 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție împotriva scurtcircuitului: Siguranță termică de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
AC-15, 2 A, 230 V: 1000000 de cicluri, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C a standardului IEC 60947-5-1
AC-15, 3 A, 120 V: 1 000 000 de cicluri, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
AC-15, 4 A, 24 V: 1 000 000 de cicluri, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
DC-13, 0,2 A, 110 V: 1 000 000 de cicluri, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
DC-13, 0,5 A, 24 V: 1 000 000 de cicluri, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform anexei C la IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
