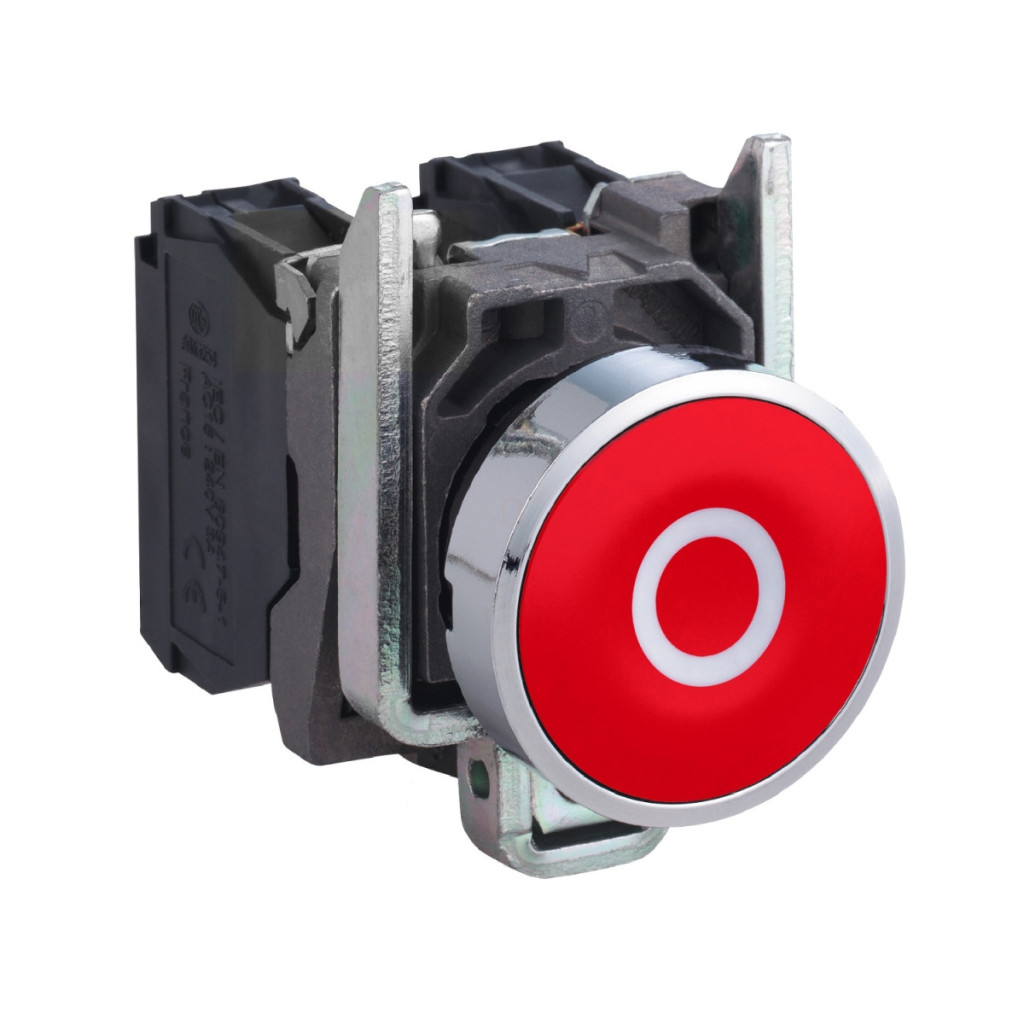

Butonul Schneider Electric Harmony XB4 seria XB4BA4322 este un element de control industrial de calitate superioară, care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Acest buton roșu, marcat cu „O”, realizat integral din metal, este alegerea ideală pentru medii în care durabilitatea și funcționarea precisă sunt de o importanță capitală. Construcția produsului este de o calitate excepțională: placa frontală din metal cromat și inelul de fixare din Zamak asigură o durată lungă de viață chiar și în cele mai dure medii industriale. Butonul poate fi montat într-o gaură standard de 22,5 mm, asigurând compatibilitate universală cu majoritatea panourilor de control industriale. Butonul roșu, cu design plat, marcat cu un „O” alb, este ergonomic și foarte vizibil, oferind un feedback clar utilizatorului. Funcționarea cu revenire prin arc asigură că butonul revine întotdeauna la poziția normală după ce a fost apăsat. Parametrii tehnici ai Harmony XB4BA4322 sunt impresionanți. Butonul are un contact 1 NC (normal închis), care asigură o funcționare cu întrerupere lentă. Acest design este deosebit de avantajos în aplicații critice de siguranță, unde deschiderea pozitivă este realizată și în conformitate cu anexa K a standardului IEC 60947-5-1. Terminalele cu șurub oferă flexibilitate în cablare și permit utilizarea capetelor de cablu (≤ 2 x 1,5 mm²) sau chiar cablarea fără cablu (1 x 0,22...2 x 2,5 mm²) în conformitate cu IEC 60947-1. Cursa de comutare este de 1,5 mm pentru comutarea electrică și de 4,3 mm pentru cursa completă. Forța de acționare este de 3,5 N, suficient de mică pentru o utilizare confortabilă, dar suficient de mare pentru a preveni acționarea accidentală. Schneider Electric XB4BA4322 oferă o durabilitate excepțională, dovadă fiind durata de viață mecanică de 10.000.000 de cicluri. Durata de viață electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri de comutare în diverse condiții de sarcină, conform anexei C la IEC 60947-5-1. Caracteristicile electrice ale produsului sunt, de asemenea, demne de remarcat: curent termic de 10 A măsurat în aer liber, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și rezistență nominală la tensiune de impuls de 6 kV. Butonul este potrivit pentru diverse curenți de funcționare: 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și poate fi utilizat și în diverse categorii de sarcină DC. Clasele de protecție sunt, de asemenea, remarcabile: IP66, IP67, IP69, IP69K, ceea ce înseamnă că produsul este complet etanș la praf și apă și poate rezista la jeturi de apă de înaltă presiune și temperatură (presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Protecția mecanică este de nivel IK06, iar clasele NEMA sunt NEMA 13 și NEMA 4X. Produsul poate fi utilizat și depozitat la temperaturi ambientale de la -40 la +70 °C, ceea ce oferă un domeniu de funcționare extrem de larg. În ceea ce privește rezistența la vibrații, acesta îndeplinește valoarea de 5 gn (f = 2...500 Hz), iar în ceea ce privește rezistența la impact, poate rezista la valori de 30 gn (18 ms) și 50 gn (11 ms) în cazul accelerației semisinusoidale.
Schneider Electric Harmony XB4 - XB4BA4322 - buton metalic complet, Ø22, retur, 1NC, roșu, „O” date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau componentului: Buton
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu plat, O (alb)
Tipul capului: Standard
Tipul și compoziția contactului: 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni
Conexiuni - terminale: Cleme cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalului ISO n°1: (21-22)NC
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Parametri de funcționare
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N Schimbare de stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurabil în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-4
JIS C8201-5-1
IEC 60947-5-5
IEC 60947-5-1
CSA C22.2 Nr. 14
UL 508
IEC 60947-1
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds Register of Shipping)
BV
UL listat
DNV
