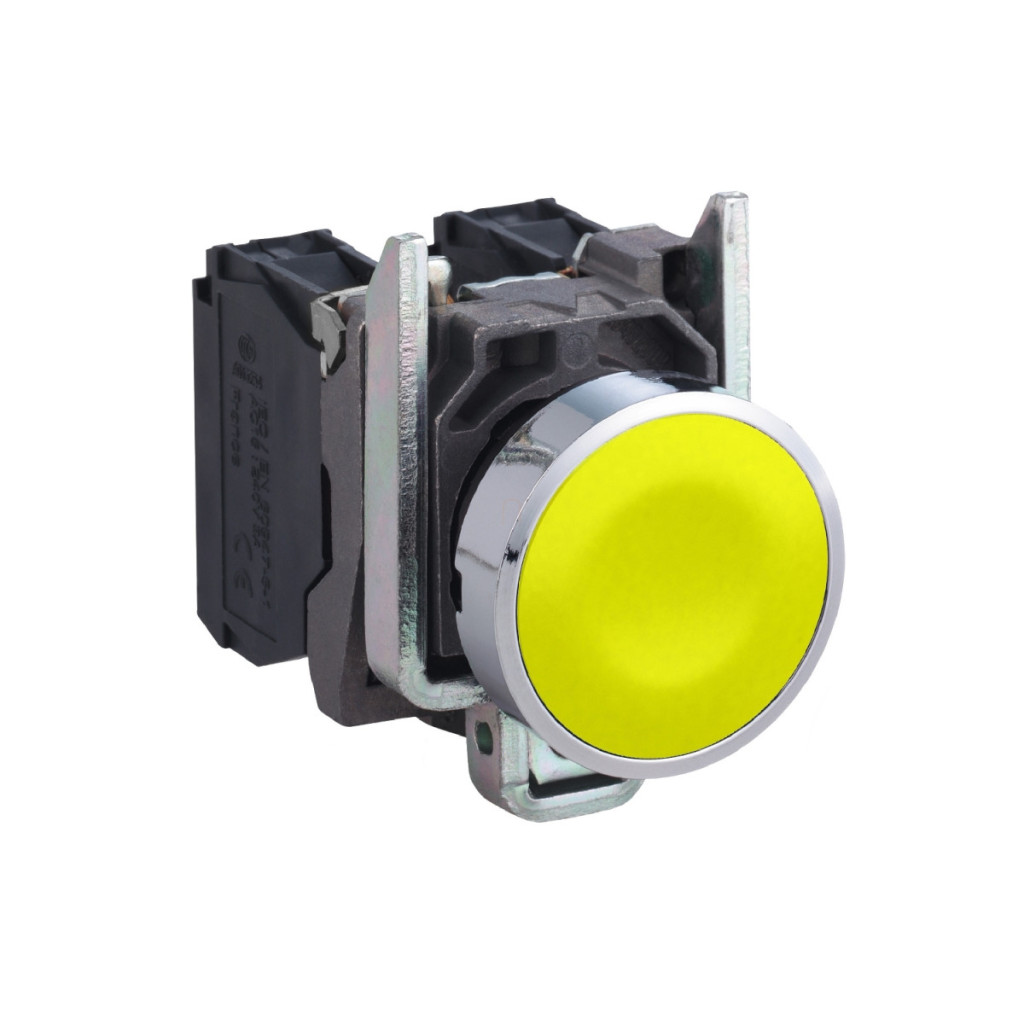

XB4BA51, parte a gamei de produse Harmony XB4 de la Schneider Electric, este un buton galben de calitate superioară, cu diametrul de 22 mm, care oferă o soluție ideală pentru o gamă largă de aplicații industriale. Acest buton cu revenire prin arc are un contact 1NO (un singur contact normal deschis), ceea ce îl face soluția perfectă de control pentru diverse echipamente, mașini și sisteme industriale. Produsul este fabricat din materiale de înaltă calitate: are un cadru frontal din metal cromat și un inel de fixare din Zamak, care asigură o durabilitate excepțională și un aspect premium. Capul butonului este rotund, galben și nemarcat, cu un design adâncit care îl face ușor de identificat pe panoul de control. Designul standard al capului permite un aspect uniform la diferite puncte de control. Caracteristicile tehnice ale butonului Schneider Electric XB4BA51 sunt, de asemenea, demne de remarcat. Contactele sunt cu rupere lentă, fabricate din aliaj de argint (Ag/Ni) și pot fi conectate cu borne cu șurub. Terminalele acceptă o secțiune maximă a firului de 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Butonul are o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 52 mm. Forța de acționare este de 3,8 N pentru schimbarea stării electrice a contactelor, iar cursa totală de acționare este de 4,3 mm. Durata de viață mecanică este extrem de lungă, de 10 milioane de cicluri de comutare. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: cu cap cruciform (Philips 1 și Pozidriv 1) și plat (Ø 4 mm și Ø 5,5 mm). Butonul XB4BA51 are, de asemenea, proprietăți electrice remarcabile. Curentul termic convențional (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolație (Ui) este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare pentru diferite categorii de aplicații este: 3 A la 240 V în categoria AC-15, A600; 6 A la 120 V în categoria AC-15, A600; 0,1 A la 600 V în categoria DC-13, Q600; și așa mai departe. Durata de viață electrică este, de asemenea, remarcabilă, cu 1 milion de cicluri de comutare în diverse condiții de încărcare. Factorul de fiabilitate electrică într-un mediu curat este Λ < 10^(-6) la 5 V și 1 mA și Λ < 10^(-8) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4.
Schneider Electric Harmony XB4 - Date tehnice XB4BA51
Caracteristici principale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben, încastrat, nemarcat
Tipul capului: Standard
Tipul și compoziția contactului: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de funcționare: 2,6 mm (fără schimbare electrică de stare)
4,3 mm (cursă completă)
Forță de funcționare: 3,8 N fără schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Formă cap șurub: cruciformă Phillips, compatibilă cu șurubelnița Philips 1
cruciformă Phillips, compatibilă cu șurubelnița Pozidriv 1
cu fantă, compatibilă cu șurubelnița plată cu diametrul de 4 mm
cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Caracteristici electrice
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4. Caracteristici de mediu Tratament de protecție: TH Temperatura ambiantă în timpul depozitării: -40 până la 70 °C Temperatura ambiantă în timpul funcționării: -40 până la 70 °C -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-5
IEC 60947-5-1
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds Register of Shipping)
BV
UL listat
DNV
