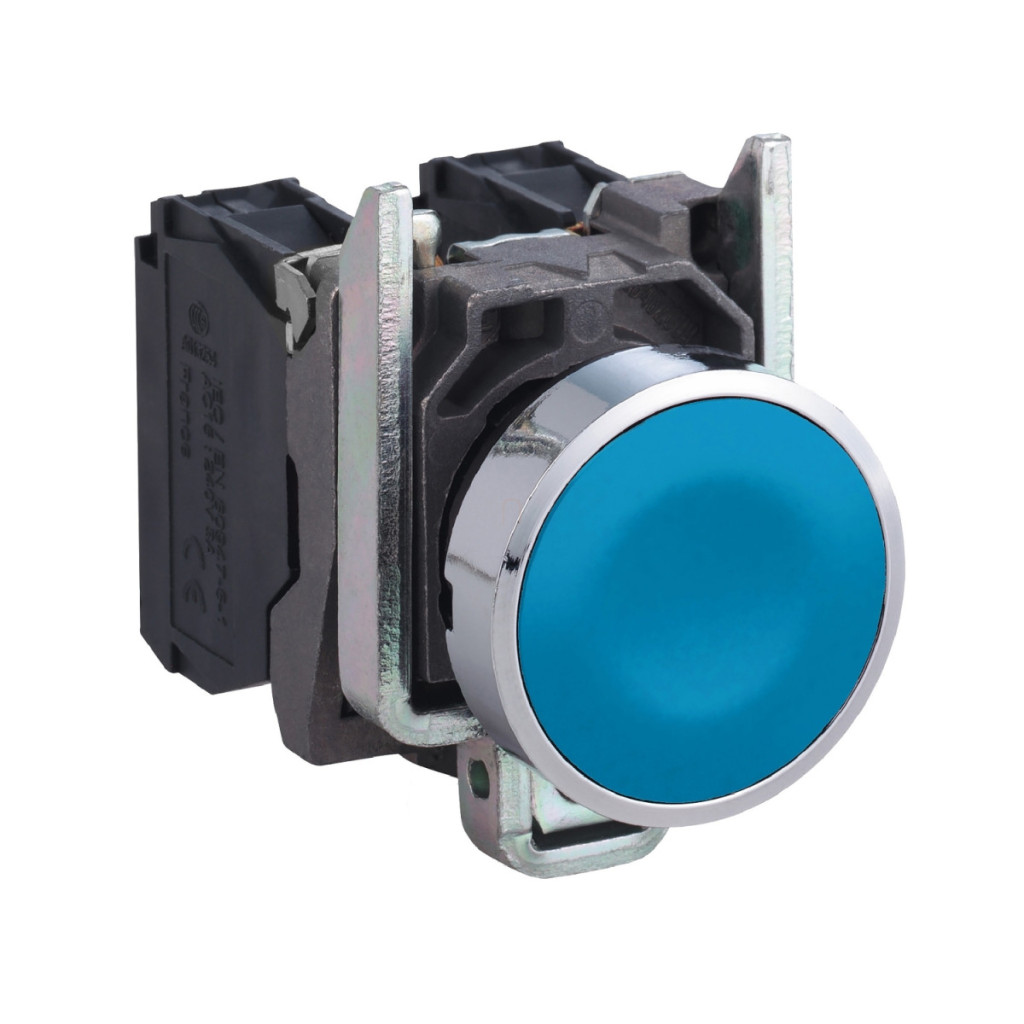

Schneider Electric Harmony XB4BA61 este un buton profesional, integral din metal, conceput pentru medii industriale. Acest buton de înaltă calitate, cu diametrul de 22 mm, de culoare albastră, fără marcaje, are funcție de revenire cu arc și contact normal deschis (NO). Produsul este alegerea perfectă pentru panouri de control, echipamente industriale și sisteme de automatizare unde sunt necesare comenzi fiabile, durabile și ușor de utilizat. Ca parte a seriei Harmony XB4, acest buton combină calitatea și fiabilitatea ridicate ale Schneider Electric. Placa frontală metalică cromată și inelul de fixare Zamak asigură o durată lungă de viață și durabilitate chiar și în cele mai exigente medii industriale. Forma rotundă, adâncită, îi conferă un aspect elegant, asigurând în același timp o funcționalitate maximă. Butonul XB4BA61 are un design standard al capului și se instalează într-un orificiu de montare de 22,5 mm, compatibil cu majoritatea panourilor de control industriale. Parametrii tehnici ai produsului sunt remarcabili: o durată de viață mecanică de 10 milioane de cicluri, care garantează fiabilitate pe termen lung. Conectorii cu borne cu șurub permit conectarea cablurilor ≤ 2 x 1,5 mm² cu cleme de cablu sau conectarea 1 x 0,22...2 x 2,5 mm² fără cleme de cablu. Cursa de acționare este de 4,3 mm în total, din care 2,6 mm este pentru comutarea electrică. Pentru acționare este necesară o forță de 3,8 N. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Capetele șuruburilor aplicabile sunt compatibile cu mai multe tipuri de șurubelnițe: cu cap cruciform (dimensiunea 1 Philips și dimensiunea 1 Pozidriv) și plate (Ø 4 mm și Ø 5,5 mm). Parametrii electrici ai butonului XB4BA61 sunt impresionanți: curent termic convențional de 10 A în aer liber, tensiune nominală de izolare de 600 V, rezistență nominală la tensiune de impuls de 6 kV. Produsul are o varietate de curenți nominali de funcționare pentru diferite aplicații: 3A (240V, AC-15), 6A (120V, AC-15), 1,2A (600V, AC-15) pentru aplicații cu curent alternativ și 0,1A (600V, DC-13), 0,27 A (250 V, DC-13), 0,55 A (125 V, DC-13) pentru aplicații cu curent continuu. Durata de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri în diverse condiții de încărcare. Fiabilitatea sa este demonstrată de o rată de defectare extrem de scăzută într-un mediu curat: Λ < 10^(-6) la 5V și 1 mA și Λ < 10^(-8) la 17V și 5 mA.
Schneider Electric Harmony XB4 - XB4BA61 - buton complet metalic, Ø22, retur, 1NO, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau componentului: Buton
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat, nemarcat
Forma capului: Standard
Caracteristici conexiune
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 52 mm
Cursă de acționare: 2,6 mm (NO schimbare electrică de stare)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N NO comutare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Manipulare de protecție: TH Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1
IEC 60947-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
IEC 60947-5-5
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație semionduală conform IEC 60068-2-27
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
