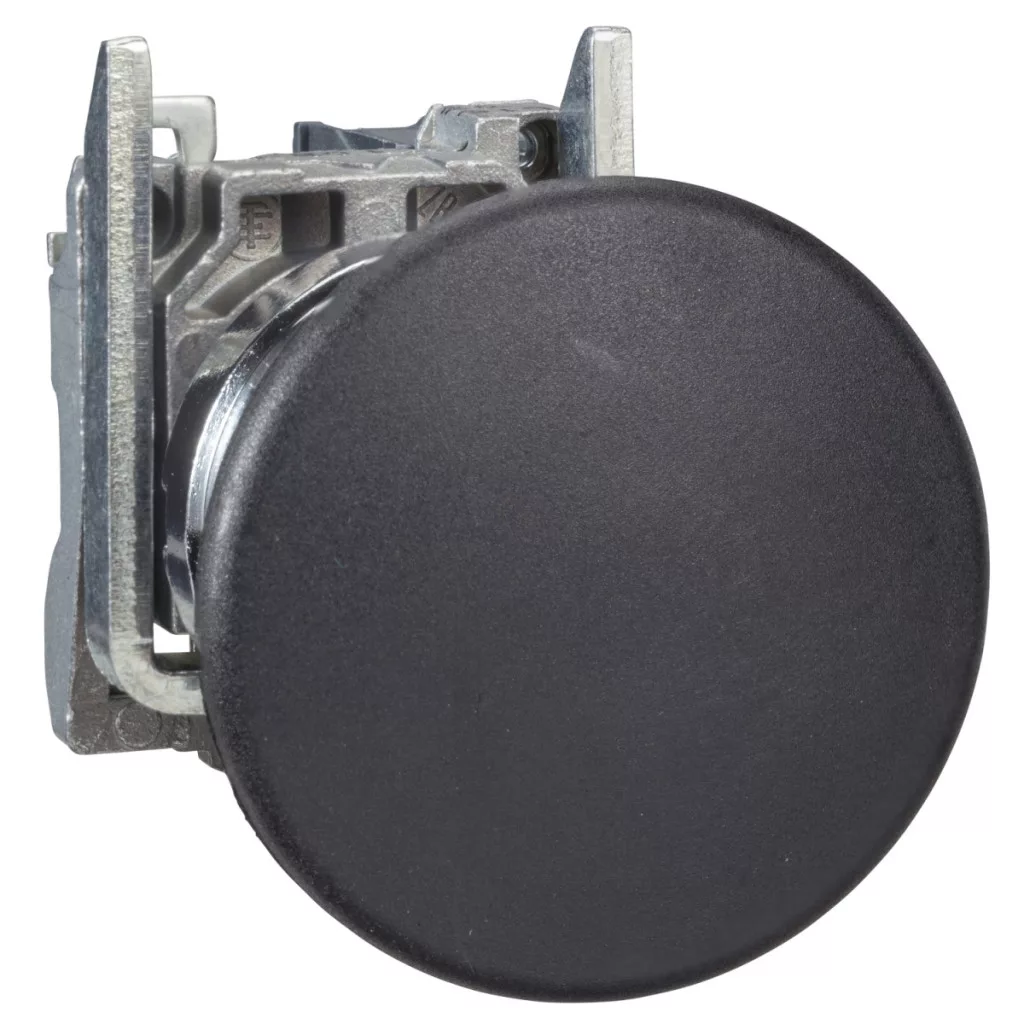

Butonul cu cap de ciupercă Schneider Electric din seria Harmony XB4, cu referința XB4BC21, este un element de comandă industrial profesional, fabricat din materiale de înaltă calitate pentru a asigura o durată lungă de viață și o funcționare fiabilă. Acest produs este deosebit de potrivit pentru utilizarea în medii industriale, unde robustețea și fiabilitatea sunt cerințe esențiale. Butonul cu cap de ciupercă negru, cu diametrul de 40 mm, este alegerea perfectă pentru realizarea opririi de urgență sau a altor funcții critice de control. Produsul poate fi montat într-o gaură standard de 22,5 mm, fiind astfel compatibil cu majoritatea panourilor de control industriale. Rama metalică cromată și colierul de fixare din Zamak asigură o instalare stabilă și rezistență la impacturile mecanice. Butoanul dispune de un mecanism de funcționare cu revenire prin arc, care asigură revenirea automată a butonului în poziția inițială. XB4BC21 are un contact NO (normally open - deschis în poziția inițială), cu funcționare de întrerupere lentă, ceea ce poate fi deosebit de util în anumite sarcini de control. Produsul are grad de protecție IP66, IP69 și IP69K, ceea ce asigură o protecție excepțională împotriva prafului și apei, chiar și în cazul spălării cu presiune ridicată – până la o presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Clasificările NEMA 13 și NEMA 4X constituie o dovadă suplimentară a rezistenței excelente a produsului la condițiile de mediu. Butonul poate fi utilizat într-un interval de temperatură de funcționare cuprins între -40 și +70 °C, funcționând astfel în mod fiabil chiar și în condiții extreme. Rezistența la impact de gradul IK06 oferă o protecție suplimentară împotriva impacturilor mecanice. Contactele din aliaj de argint (Ag/Ni) ale butonului Schneider Electric XB4BC21 asigură o durată lungă de viață și o conductivitate electrică excelentă. Produsul este proiectat pentru 5 milioane de cicluri de comutare mecanică și garantează 1 milion de cicluri de comutare electrică în diferite condiții de sarcină, conform anexei C a standardului IEC 60947-5-1. Produsul are parametri excelenți și din punct de vedere electric: tensiune nominală de izolație de 600 V (Ui), rezistență nominală la tensiune de impuls de 6 kV (Uimp) și mai multe intensități de curent de funcționare în diferite categorii de aplicare, cum ar fi 3 A la 240 V în categoria AC-15 sau 6 A la 120 V în categoria AC-15. Terminalele de conectare cu șurub permit conectarea cablurilor cu secțiune maximă de 2 x 1,5 mm² cu capăt de cablu sau a cablurilor cu secțiune de 1 x 0,22...2 x 2,5 mm² fără capăt de cablu. Produsul este conform cu o gamă largă de standarde internaționale, printre care: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508 și multe altele. De asemenea, deține numeroase certificări internaționale, precum CSA, LROS (Lloyds Register of Shipping), BV, UL listed și DNV, ceea ce atestă conformitatea produsului chiar și cu cele mai stricte cerințe.
Schneider Electric Harmony XB4 - XB4BC21 - buton complet din metal cu cap în formă de ciupercă, Ø40 mm, Ø22, cu revenire, 1NO, negru - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul carcasei: Metal cromat
Materialul colierului de fixare: Zamak
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Tipul acționării: cu revenire prin arc
Profilul acționării: Cap ciupercă negru Ø 40 mm, fără marcaj
Tipul capului: Standard
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni
Conexiuni - borne: Borne de strângere cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Terminale cu prindere prin șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Accesoriu
Înălțime: 46,5 mm
Lățime: 40 mm
Adâncime: 81,5 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Fără
Cursă de acționare: 2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,8 N schimbare stare electrică NO
Durată de viață mecanică: 5000000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruciformă, compatibilă cu șurubelnița Philips nr. 1
Cruciformă, compatibilă cu șurubelnița Pozidriv nr. 1
Canelată, compatibilă cu șurubelnița plată Ø 4 mm
Canelat, compatibil cu șurubelnița plată Ø 5,5 mm
Caracteristici electrice
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Intensitate nominală de curent de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 10 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
