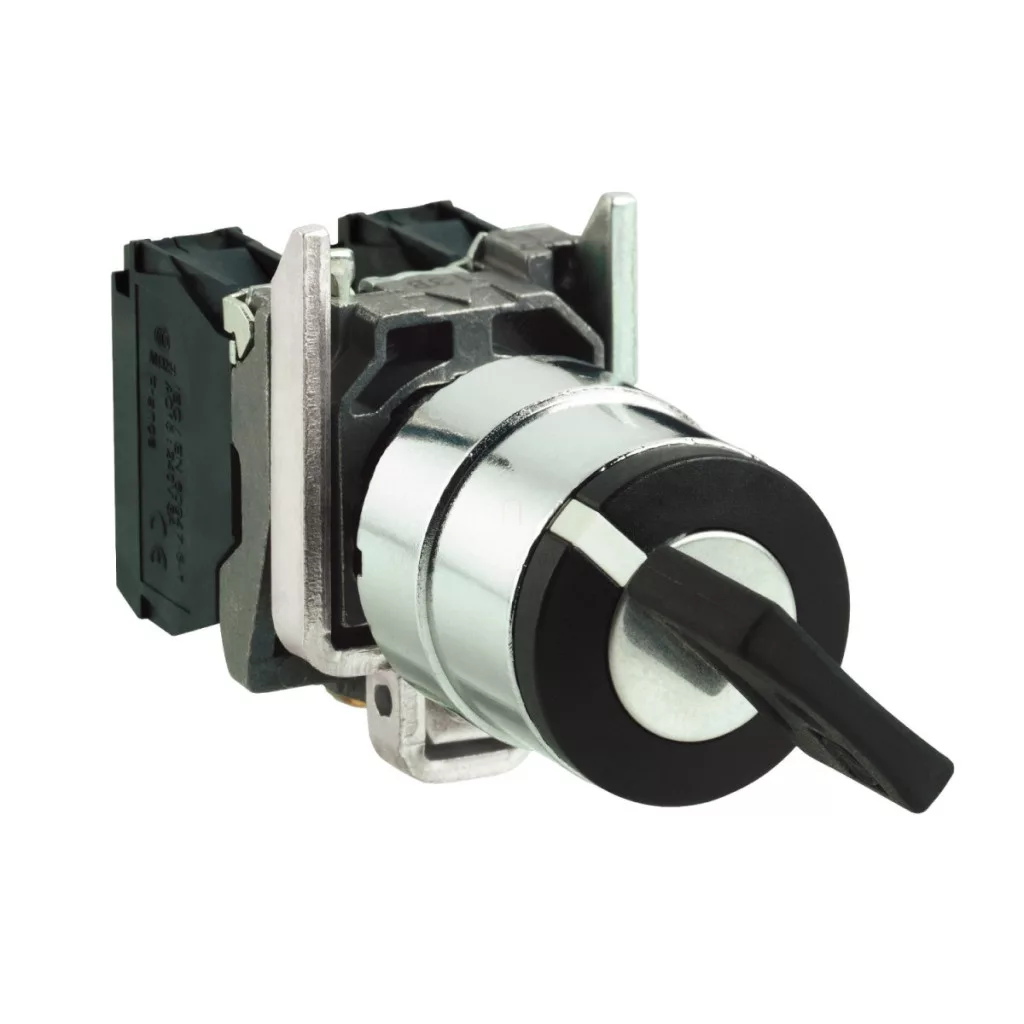

Comutatorul cu cheie XB4BG2110, parte a gamei Schneider Electric Harmony XB4, este un dispozitiv de comandă industrial profesional, fabricat din materiale de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Acest comutator cu cheie, de culoare neagră, se potrivește într-o deschidere standard de montare de 22 mm și are două poziții de comutare, ceea ce îl face versatil pentru diverse aplicații de control. Designul produsului a fost optimizat special pentru instalarea în medii industriale. Panoul frontal din metal cromat și inelul de fixare din Zamak asigură durabilitate și un aspect elegant. Comutatorul cu cap rotund, de design standard, are două poziții (cu o rotire de 90°) și poate fi acționat cu o cheie de tip 458A, care poate fi îndepărtată doar din poziția din stânga. Această soluție cu cheie face comutatorul ideal pentru domenii de aplicare în care trebuie împiedicată comutarea neautorizată, de exemplu în sisteme de securitate sau în comenzi de mașini care necesită autorizații speciale. Modelul XB4BG2110 are un contact NO (deschis în poziția de repaus) cu acțiune lentă. Specificațiile electrice ale comutatorului sunt impresionante: tensiune de izolație de 600 V, rezistență la tensiune de impuls de 6 kV și poate fi utilizat cu mai multe tipuri de curent de funcționare, în conformitate cu diferite standarde. În modul AC-15, de exemplu, are o capacitate de încărcare de 3 A la 240 V, în timp ce în modul DC-13 poate fi încărcat cu 0,1 A la 600 V. Conectarea comutatorului se realizează cu borne cu șurub, ceea ce permite conectarea unor cabluri cu secțiune maximă de 2 x 1,5 mm² cu manșon de capăt sau a unor cabluri cu secțiune minimă de 1 x 0,22 mm² fără manșon de capăt, în conformitate cu standardul IEC 60947-1. Dimensiunile comutatorului sunt compacte, având o înălțime de doar 47 mm, o lățime de 30 mm și o adâncime de 86 mm, ceea ce permite o instalare care economisește spațiu. O caracteristică specială este rezistența remarcabilă la condițiile de mediu: dispune de protecție IP66, IP67, IP69 și IP69K, ceea ce oferă o protecție perfectă împotriva prafului și a jetului de apă de înaltă presiune (până la 7000000 Pa, 55 °C, de la o distanță de 0,1 m), astfel încât funcționează fiabil chiar și în condiții extreme. Clasificările NEMA 13 și NEMA 4X confirmă, de asemenea, protecția excelentă a produsului. Durata de viață mecanică a modelului XB4BG2110 este remarcabilă, ajungând la 1.000.000 de cicluri de comutare. Durata de viață electrică a comutatorului este, de asemenea, de 1.000.000 de cicluri în condiții de sarcină diferite (de ex., sarcină AC-15, 2 A la 230 V). Comutatorul are o rezistență semnificativă la vibrații (5 g, în intervalul de frecvență 2-500 Hz) și la șocuri (30 g pentru o undă semisinusoidală de 18 ms sau 50 g pentru o undă semisinusoidală de 11 ms), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Produsul este conform cu numeroase standarde și certificări internaționale, printre care seria IEC 60947, UL 508, CSA C22.2 nr. 14, și deține certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), ceea ce asigură utilizarea sa la nivel global în diverse industrii.
Schneider Electric Harmony XB4 - XB4BG2110 - comutator selector negru 458 A - Ø22, 2 poziții, 1NO, 600 V - specificații tehnice
Caracteristici principale ale produsului
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Comutator de selecție
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Poziție fixă
Profilul acționatorului: Comutator cu cheie
Informații privind poziția acționatorului: 2 poziții la 90°
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Deschidere lentă
Tipul cheii: Cheie 458A
Poziția de scoatere a cheii: Stânga
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Nu
Date tehnice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 86 mm
Descrierea contactelor ISO nr. 1: (13-14)NO
Conexiuni - borne: Bornă cu șurub, <= 2 x 1,5 mm² cu manșon de capăt conform IEC 60947-1
Clemă cu șurub, >= 1 x 0,22 mm² fără manșon de capăt conform IEC 60947-1
Forma capului șurubului: Cu canelură cruciformă, compatibilă cu șurubelnița Philips nr. 1
Cu canelură în cruce, compatibil cu șurubelnița Pozidriv nr. 1
Cu canelură, compatibil cu șurubelnița plată de 4 mm
Cu canelură, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactului: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție la scurtcircuit: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Proprietăți mecanice
Valoarea cuplului de rotire: 0,14 N.m schimbare de stare electrică NO
Durată de viață mecanică: 1 000 000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Conformități și certificate
Standarde: IEC 60947-5-5
IEC 60947-1
UL 508
CSA C22.2 Nr. 14
IEC 60947-5-1
JIS C8201-5-1
IEC 60947-5-4
JIS C8201-1
Certificări de produs: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Categoria de supratensiune: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
