Comutatorul cu cheie Schneider Electric Harmony XB4 XB4BG2120 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă și o durată lungă de viață chiar și în cele mai exigente medii de aplicare. Acest comutator negru cu un diametru de montare de 22 mm este alegerea ideală pentru aplicații de securitate în care este necesar accesul restricționat cu cheie. Produsul are două poziții de comutare, care pot fi schimbate prin rotirea acestuia la 90 de grade. Cheia (tip 3131A) poate fi scoasă în poziția din stânga, oferind un nivel suplimentar de securitate pentru a preveni funcționarea neautorizată. Comutatorul selector are un contact normal deschis (1NO) care funcționează pe principiul întreruperii lente. Contactul este fabricat dintr-un aliaj de argint de înaltă calitate (Ag/Ni), care asigură fiabilitate pe termen lung și conductivitate electrică excelentă. Comutatorul selector Schneider Electric XB4BG2120 are parametri tehnici remarcabili. Dispozitivul are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o rezistență la tensiune de impuls de 6 kV conform IEC 60947-1. Valoarea curentului termic măsurată în fluxul convențional de aer liber este de 10 A. Comutatorul poate comuta un curent de 3 A la 240 V în categoria AC-15 și 6 A la 120 V (clasificare A600). În categoria DC-13, poate comuta 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V (clasificare Q600). Durata sa de viață mecanică este impresionantă: 1 milion de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă, de exemplu în modul AC-15 la 230 V cu o sarcină de 2 A, are, de asemenea, 1 milion de cicluri de comutare (calculate cu mai puțin de 3600 de cicluri pe oră și un factor de sarcină de 0,5). Comutatorul selector are o rezistență specială la mediul înconjurător. Nivelul său de protecție este IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este extrem de rezistent la praf și apă. De asemenea, poate rezista la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Este rezistent la vibrații (5 gn în intervalul 2-500 Hz) și șocuri mecanice (30 gn pentru 18 ms și 50 gn pentru 11 ms, cu accelerație semiondă sinusoidală). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14 și multe altele, și este certificat de BV, UL, CSA, DNV și LROS.

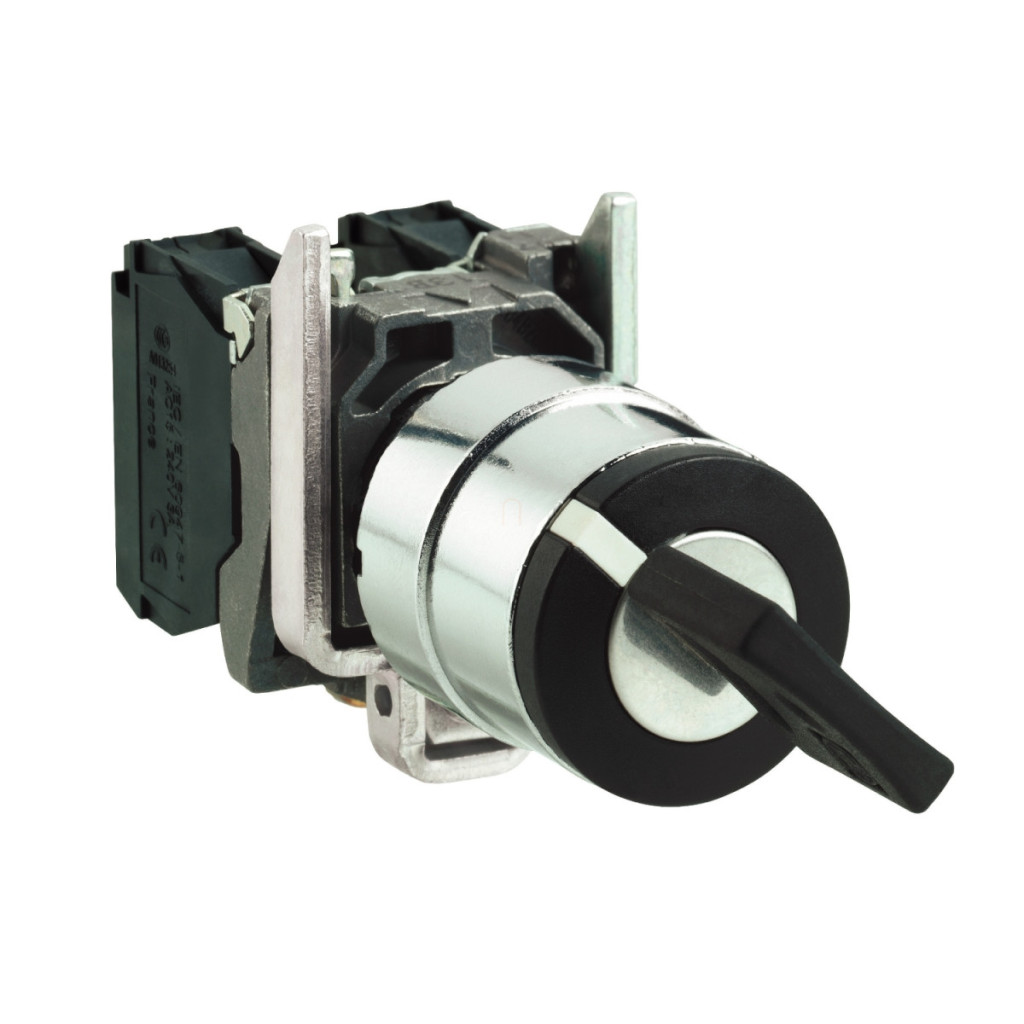

Schneider Electric Harmony XB4 - XB4BG2120 - comutator selector negru 3131A - Ø22 2 poziții 1NO 600V date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Comutator selector
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate indicatoare: Rotundă
Tipul actuatorului: Poziție fixă
Profilul actuatorului: Comutator cu cheie
Informații privind poziția actuatorului: 2 poziții 90°
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Parametri tehnici
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 86 mm
Conexiuni - blocuri terminale: Bloc terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1; Terminal cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Tip cheie: Cheie 3131A
Poziție de extragere cheie: Partea stângă
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Valoarea cuplului: 0,14 N.m FĂRĂ schimbare a stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță cartuș de 10 A tip gG conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1[Uimp] tensiune nominală de rezistență la impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529; IP69; IP69K; IP67
Clasa de protecție NEMA: NEMA 13; NEMA 4X
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27.
