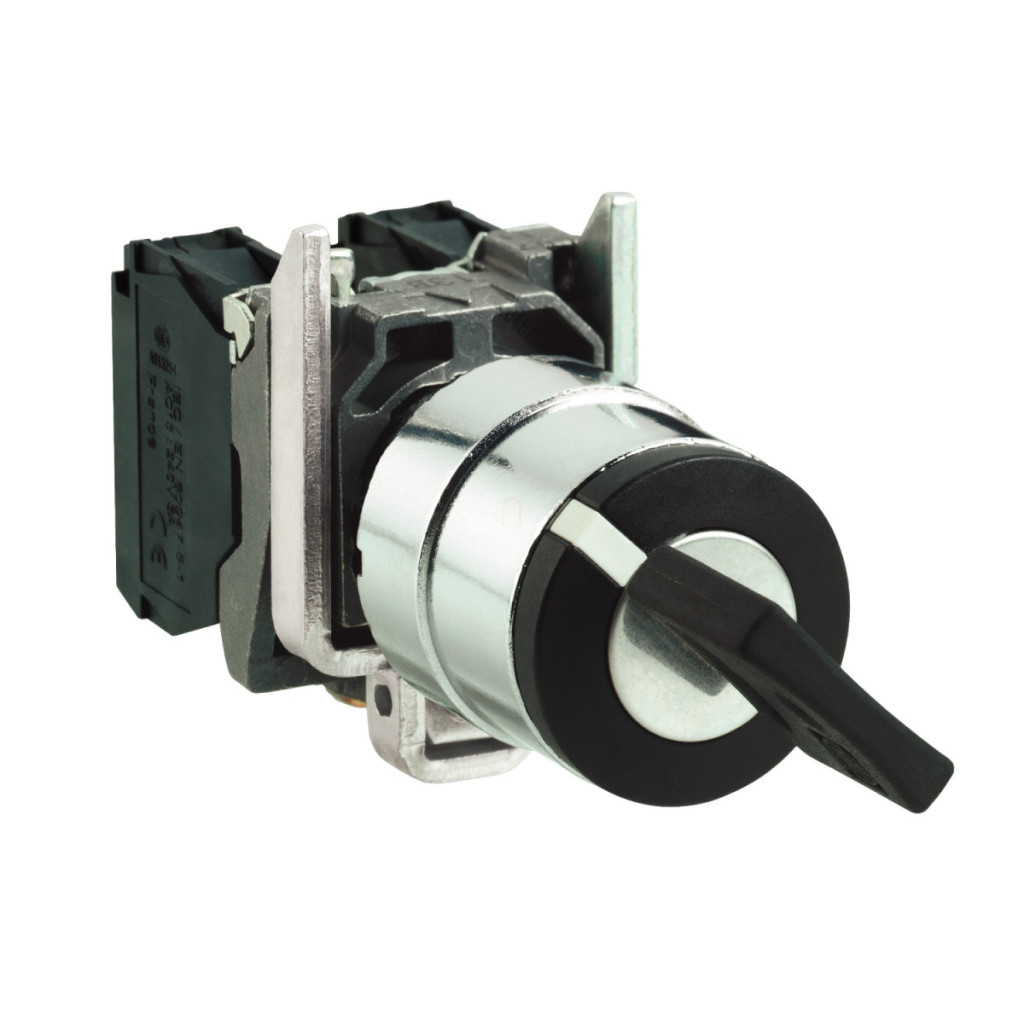

Comutatorul cu selector de cheie Schneider Electric Harmony XB4 seria XB4BG2320 este un comutator industrial profesional fabricat din materiale de înaltă calitate și care oferă un nivel ridicat de fiabilitate. Acest comutator negru, cu diametrul de 22 mm, montat încastrat, are două poziții și poate fi acționat cu o cheie de tip 3131A, oferind o siguranță suplimentară împotriva utilizării neautorizate. Designul premium al produsului este evident imediat: are o placă frontală din metal cromat și un inel de fixare din zamak, care nu numai că asigură un aspect estetic, dar și durabilitate și rezistență la solicitările unui mediu industrial. Comutatorul XB4BG2320 cu cap indicator rotund este echipat cu două contacte NO (normal deschise), care asigură o funcționare cu întrerupere lentă. Cheia poate fi scoasă numai în poziția stângă, ceea ce oferă o siguranță suplimentară. Parametrii tehnici ai produsului sunt impresionanți: tensiune nominală de izolare de 600 V (la gradul de poluare 3), rezistență la impulsuri de 6 kV și curent termic convențional în aer liber de 10 A. Contactele din aliaj de argint (Ag/Ni) asigură o conductivitate electrică excelentă. Comutatorul poate comuta 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și 0,1 A la 600 V în categoria DC-13. Conectarea se realizează cu borne cu șurub care pot acomoda cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul XB4BG2320 oferă o protecție excelentă împotriva influențelor mediului: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la jeturi de apă de înaltă presiune, astfel încât poate fi curățat cu un aparat de spălat cu presiune la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasele NEMA 13 și NEMA 4X oferă, de asemenea, un nivel ridicat de protecție. Intervalul de temperatură de funcționare și depozitare este între -40 și +70 °C, ceea ce permite o gamă extrem de largă de aplicații. Produsul are o durabilitate mecanică și electrică remarcabilă: 1.000.000 de cicluri de viață mecanică și 1.000.000 de cicluri de viață electrică sub diverse sarcini (AC-15, DC-13). Poate rezista la vibrații de 5 gn în intervalul de frecvență 2-500 Hz, precum și la șocuri de 30 gn și 50 gn. Comutatorul Schneider Electric XB4BG2320 a fost certificat în conformitate cu numeroase standarde internaționale (IEC, JIS, CSA, UL) și de către mai multe organisme de certificare renumite (BV, UL, CSA, DNV, LROS). Dimensiuni: 47 mm înălțime, 30 mm lățime și 86 mm adâncime, asigurând o instalare compactă în diverse panouri de control și echipamente.
Schneider Electric Harmony XB4 - Date tehnice XB4BG2320
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip cap: Standard
Formă cap indicator: Rotundă
Tip acționare: Cu blocare
Profil acționare: Comutator cu cheie
Informații privind poziția acționării: 2 poziții 90°
Tip cheie: Cheie 3131A
Poziție de scoatere a cheii: Partea stângă
Caracteristici electrice
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Întrerupere lentă
Material contact: Aliaj de argint (Ag/Ni)
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent convențional de răcire în aer liber [Ith]: 10 A conform IEC 60947-5-1
Curent nominal de funcționare [Ie]:
- 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Dimensiuni: Înălțime: 47 mm, Lățime: 30 mm, Adâncime: 86 mm
Înșurubare: Cuplu de strângere de 0,8-1,2 N·m conform IEC 60947-1
Tipul vârfului șurubelniței:
- Phillips, compatibil cu vârful de șurubelniță Philips 1
- Phillips, compatibil cu vârful de șurubelniță Pozidriv 1
- Cu fantă, compatibil cu vârful de șurubelniță plat cu diametrul de 4 mm
- Cu cap plat, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Conexiune
Conexiuni - terminale:
- Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
- Cleme cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici de mediu
Clasă de protecție IP: IP66, IP69, IP69K, IP67 conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Protecție împotriva spălătorilor de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Temperatura aerului ambiant în timpul funcționării: -40 până la 70 °C
Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C
Rezistență la vibrații: 5 gn (f= 2 până la500 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
- 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
- 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Certificate și conformitate
Standarde: IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Alte caracteristici
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Valoarea cuplului: 0,14 N·m NO în timpul schimbării stării electrice
