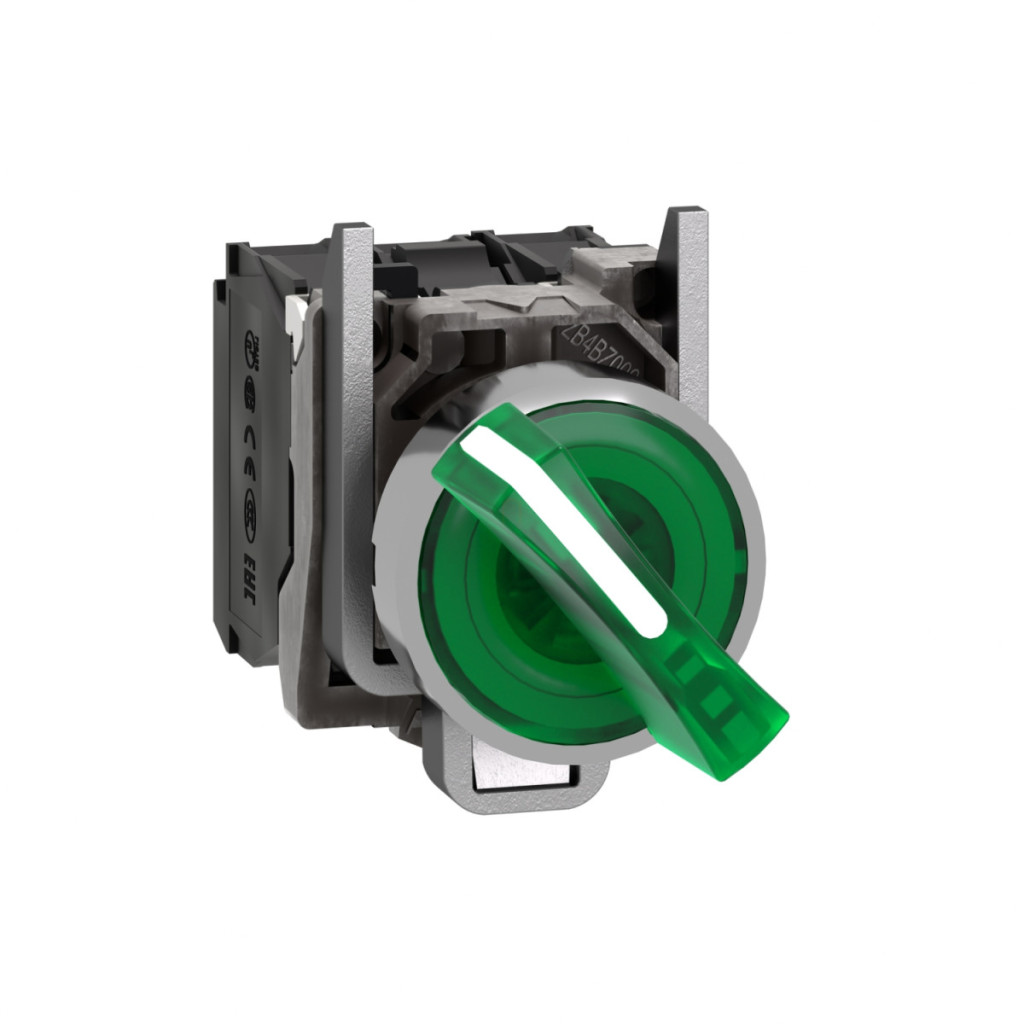

Gama de produse Schneider Electric Harmony XB4 Comutatorul selector iluminat cu LED XB4BK123B5 este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale profesionale. Acest model cu diametrul de 22 mm și mâner standard verde este alegerea perfectă pentru medii în care feedback-ul vizual privind starea comutatoarelor este important, nu doar funcția lor mecanică. Comutatorul selector Harmony XB4BK123B5 are o placă frontală din metal cromat și un inel de fixare din Zamak, care asigură o durabilitate remarcabilă chiar și în cele mai dure medii industriale. Comutatorul are două poziții (rotație de 90°) și vine cu o configurație de contact 1NO + 1NC. Sursa de lumină LED universală încorporată funcționează cu o alimentare de 24 V CA/CC (50/60 Hz) cu un consum de curent de numai 18 mA și oferă o durată de viață excepțională de 100.000 de ore. Compatibilitatea blocurilor LED universale permite utilizarea flexibilă în diferite sisteme. Din punct de vedere tehnic, comutatorul Harmony XB4BK123B5 are parametri excepționali. Cuplul de funcționare de 0,14 Nm, durata de viață mecanică de 1.000.000 de cicluri și durata de viață electrică extinsă (1.000.000 de cicluri în diverse condiții de încărcare) garantează o funcționare fiabilă pe termen lung. Contactele din aliaj de argint (Ag/Ni) asigură performanțe electrice stabile. Comutatorul are un curent termic convențional în aer liber (Ith) de 10 A, în conformitate cu IEC 60947-5-1, și o tensiune nominală de izolare (Ui) de 600 V (grad de poluare 3). Tensiunea nominală de impuls (Uimp) este de 6 kV, în conformitate cu IEC 60947-1. Designul extrem de robust al comutatorului XB4BK123B5 oferă un nivel remarcabil de protecție: are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529 și respectă, de asemenea, specificațiile NEMA 13 și NEMA 4X. Rezistă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are o rezistență remarcabilă la vibrații și șocuri: rezistență la vibrații de 5 gn (2-500 Hz) și rezistență la șocuri de până la 50 gn (durată de 11 ms). Comutatorul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Comutatorul selector Schneider Electric XB4BK123B5 are numeroase certificări internaționale, inclusiv DNV, LROS, BV, CSA și UL, ceea ce îl face potrivit pentru utilizare într-o varietate de medii industriale din întreaga lume. Cu un cuplu de strângere de 0,8-1,2 Nm, comutatorul poate fi instalat cu terminale cu șurub și este compatibil cu o gamă largă de tipuri de șurubelnițe, inclusiv șurubelnițe Phillips (nr. 1, Pozidriv nr. 1) și plate (Ø 4 mm, Ø 5,5 mm). Datorită dimensiunilor sale (înălțime: 47 mm, lățime: 30 mm, adâncime: 68 mm) și cerințelor de montare (diametru recomandat al orificiului: Ø 22,5 mm), acesta poate fi integrat cu ușurință în majoritatea panourilor de control și dulapurilor de comutare.
Schneider Electric Harmony XB4 - XB4BK123B5 - întrerupător LED complet metalic, Ø22, 2 poziții, 24 V, 1NO+1NC, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector de lumină
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Profil de control: Mâner standard verde
Poziție de control: 2 poziții 90°
Tip de control: fix (nemobil)
Formă cap unitate de semnalizare: Rotundă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu clemă de cablu în conformitate cu IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără clemă de cablu în conformitate cu IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
[Us] tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 68 mm
Cuplu de funcționare: 0,14 N.m fără modificarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Caracteristici de protecție
Grad de protecție IP: IP66 în conformitate cu IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK04 în conformitate cu IEC 50102 Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Caracteristici de mediu
Temperatura ambiantă de funcționare: -40...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Tratament de protecție: TH Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici electrice
[Ith] curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
[Uimp] tensiune nominală de rezistență la impulsuri: 6 kV în conformitate cu IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni) Certificate Certificate de produs: DNV LROS (Lloyds register of shipping) BV CSA UL Standarde: IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
