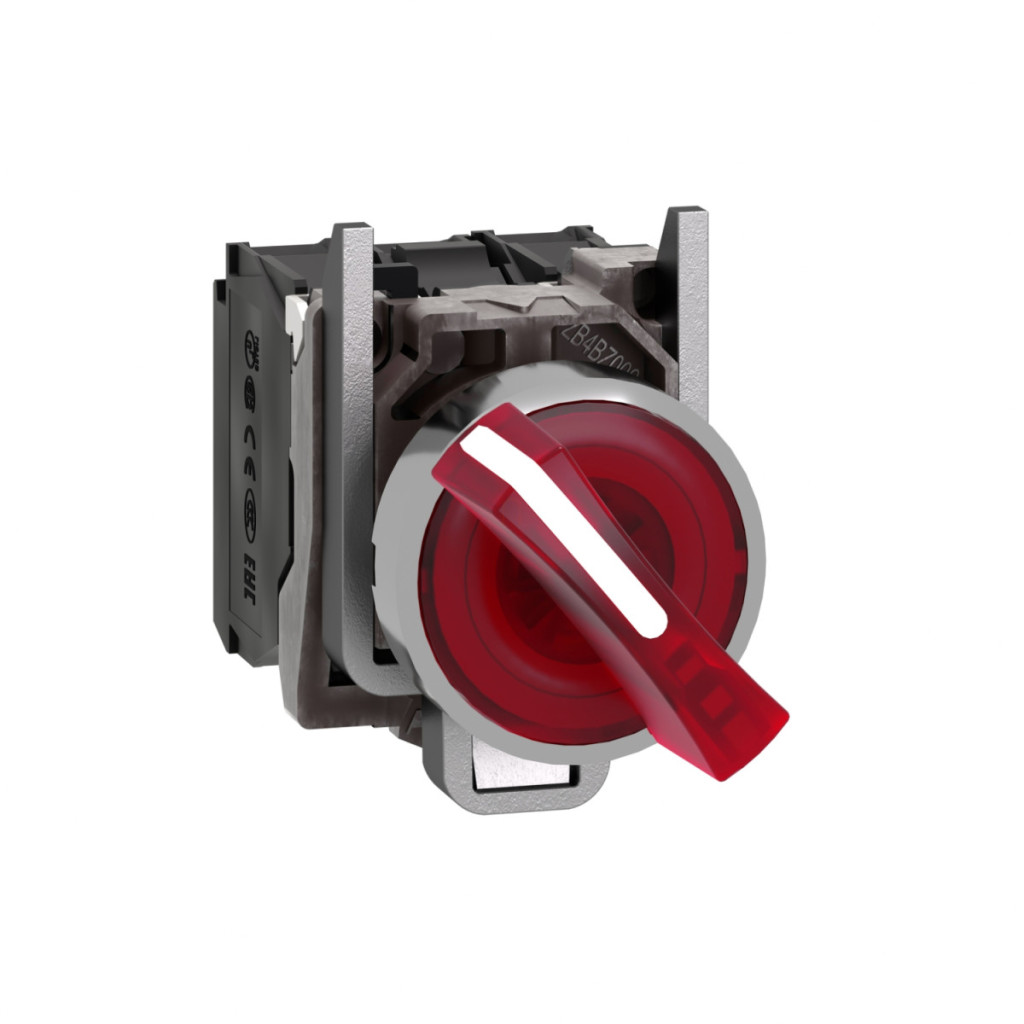

Comutatorul selector iluminat XB4BK124B5 din gama de produse Schneider Electric Harmony XB4 este un element de control industrial extrem de fiabil și versatil. Acest comutator metalic de calitate superioară este alegerea perfectă pentru medii în care durabilitatea și performanța fiabilă sunt esențiale. Comutatorul, care are un mâner standard roșu, are un diametru de montare de 22,5 mm, care respectă standardele industriale și asigură o instalare ușoară. Comutatorul selector are două poziții (rotație de 90°) și oferă o configurație de contact 1NO + 1NC, oferind opțiuni versatile de comutare pentru o varietate de aplicații. Produsul este echipat cu iluminare LED universală care funcționează cu o sursă de alimentare de 24 V c.a./c.c. la o frecvență de 50/60 Hz. Iluminarea LED integrată nu numai că oferă un aspect estetic, dar facilitează și recunoașterea stării comutatorului, în special în medii slab iluminate. Produsul este compatibil cu blocurile LED universale Schneider Electric, ceea ce îl face și mai versatil. Comutatorul selector Harmony XB4BK124B5 are parametri tehnici excepționali. Inelul frontal din metal cromat și inelul de fixare Zamak asigură o durabilitate și o rezistență excelente. Comutatorul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare. Cuplul de funcționare este de 0,14 N.m NO la schimbarea stării electrice. Comutatorul are o conexiune cu borne cu șurub, care este potrivită pentru capete de cablu cu o secțiune transversală de până la 2 x 1,5 mm² sau fără capete de cablu de cel puțin 1 x 0,22 mm², în conformitate cu standardul IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o funcționare fiabilă pe termen lung. Produsul are un curent termic nominal de 10 A măsurat în aer liber [Ith] în conformitate cu IEC 60947-5-1. Comutatorul selector Harmony XB4BK124B5 are un grad de protecție remarcabil: IP66, IP67, IP69, IP69K, precum și NEMA 13 și NEMA 4X, care asigură o rezistență excepțională la praf, apă și alte influențe ale mediului. Produsul poate rezista la spălarea cu presiune înaltă de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Intervalul de temperatură de funcționare este de la -40 la +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. Comutatorul are un grad de rezistență la impact IK04 conform IEC 50102. Produsul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important pentru aplicațiile de siguranță. De asemenea, are caracteristici electrice remarcabile, inclusiv tensiune de izolare de 600 V (grad de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. În ceea ce privește dimensiunile comutatorului selector XB4BK124B5, este important de menționat că acesta are o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 68 mm, iar grosimea de montare poate fi între 1 și 6 mm.
Schneider Electric Harmony XB4 - XB4BK124B5 - întrerupător LED complet metalic, Ø22, 2 poziții, 24 V, 1NO+1NC, roșu date tehnice
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector iluminat
Denumire scurtă a produsului: XB4
Material inel frontal: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Fix (rămâne în poziție)
Profilul actuatorului: Mâner standard roșu
Informații privind poziția actuatorului: 2 poziții 90°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale:Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² în conformitate cu IEC 60947-1Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1
Sursă de lumină: LED universal
Tip bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Consum de curent: 18 mA
Limite de tensiune de alimentare: 19,2...30 V c.c.
21,6...26,4 V c.a.
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 68 mm
Descrierea terminalelor ISO n°1: (13-14)NO
(21-22)NC
Cuplu de funcționare: 0,14 N.m NO pentru schimbarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Caracteristici de protecție și siguranță
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță 10 A gG în conformitate cu IEC 60947-5-1
Curent termic convențional: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV în conformitate cu IEC 60947-1
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de rezistență la impact IK: IK04 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Intervalul de temperatură ambiantă: -40 până la 70 °C
