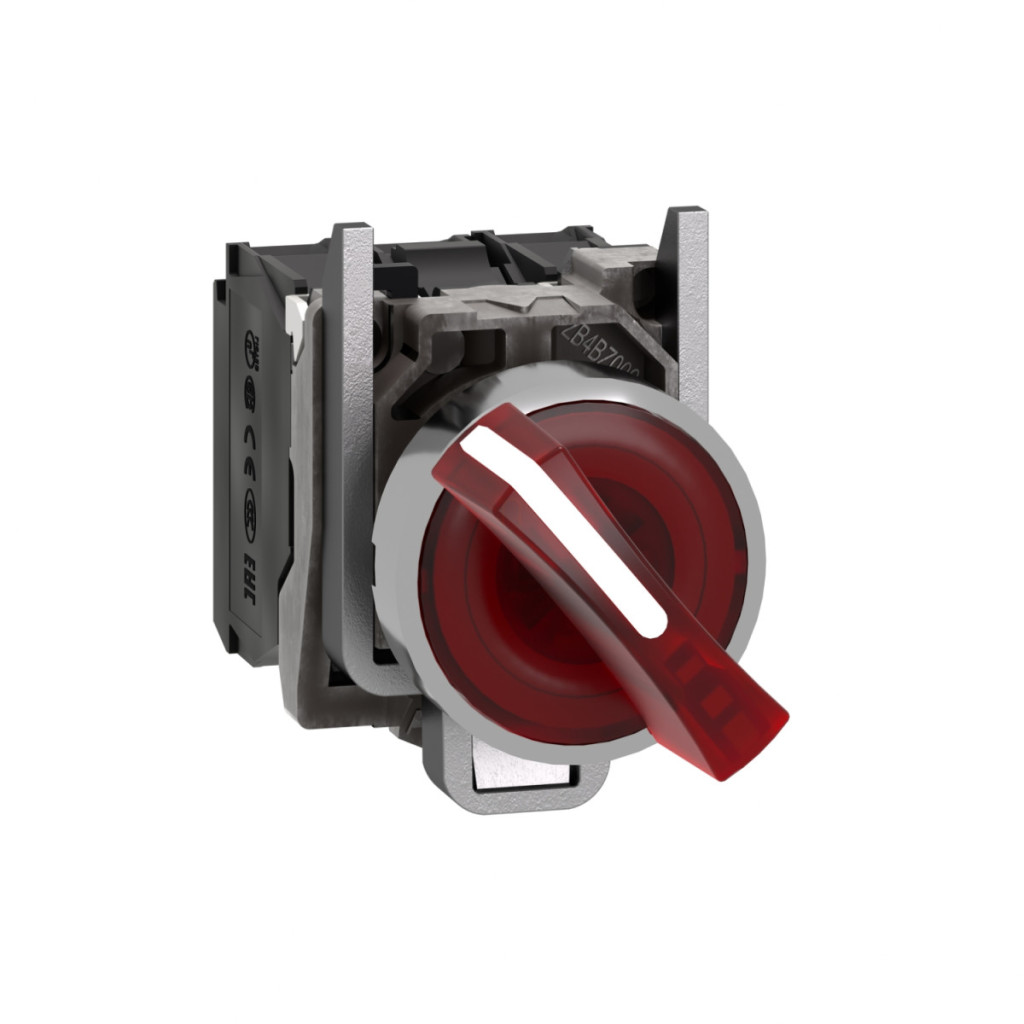

Schneider Electric Harmony XB4BK124G5 este un comutator selector iluminat de înaltă calitate, care face parte din familia de produse Harmony XB4. Acest comutator industrial complet, cu carcasă metalică, este alegerea ideală pentru medii în care sunt necesare durabilitate și fiabilitate, oferind în același timp feedback vizual asupra funcționării sale datorită iluminării LED integrate. Produsul are o placă frontală din metal cromat și un inel de fixare din zamak, asigurând o durabilitate excepțională chiar și în cele mai dure medii industriale. XB4BK124G5 cu mâner standard roșu poate fi reglat în două poziții într-un interval de rotație de 90°. Unitatea de contact încorporată are o configurație 1 NO (normal deschis) + 1 NC (normal închis) și asigură o comutare fiabilă cu funcționare lentă. Sursa de lumină LED universală funcționează la 110...120 V CA, 50/60 Hz și oferă un semnal constant. Produsul dispune de tehnologie LED încorporată, care garantează o durată de viață lungă de 100.000 de ore la o temperatură ambiantă de 25 °C. Comutatorul selector XB4BK124G5 are proprietăți mecanice excepționale: poate rezista la 1.000.000 de cicluri de comutare, asigurând o durată de viață lungă chiar și în condiții de utilizare intensivă. Cuplul necesar pentru funcționare este de numai 0,14 Nm, iar cuplul de strângere recomandat pentru fixare este de 0,8-1,2 Nm, conform IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), asigurând o conductivitate electrică excelentă și rezistență la uzură. Comutatorul are un curent termic nominal convențional de 10 A în aer liber și poate fi utilizat în diferite categorii de sarcină: 3 A 240 V CA-15, 6 A 120 V AC-15 și pentru sarcini de curent continuu de la 0,1 A 600 V DC-13 la 0,55 A 125 V DC-13. Instalarea comutatorului selector este extrem de simplă: dispozitivul cu o gaură standard de 22,5 mm este echipat cu borne cu șurub care pot acomoda cabluri cu o secțiune transversală maximă de 2 x 1,5 mm² cu cleme de cablu sau minim 1 x 0,22 mm² fără cleme de cablu. XB4BK124G5 are dimensiuni compacte: 47 mm înălțime, 30 mm lățime și 68 mm adâncime. Produsul poate fi montat în panouri cu grosimea de 1-6 mm. Are un grad de protecție remarcabil: IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și a jeturilor de apă de diferite intensități. În plus, are protecție mecanică IK04 și clasificări NEMA 13 și 4X. Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Are proprietăți electrice extrem de fiabile, cu o valoare de fiabilitate electrică de Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat și Λ < 10exp(-8) la 17 V și 5 mA, în conformitate cu standardul IEC 60947-5-4.
Schneider Electric Harmony XB4 - XB4BK124G5 - întrerupător LED complet metalic, Ø22, 2 poziții, 120 VAC, 1NO+1NC, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector iluminat
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității indicatoare: Rotundă
Caracteristici de funcționare
Tip actuator: Durabil
Profil actuator: Mâner standard roșu
Informații privind poziția actuatorului: 2 poziții 90°
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED încorporat
Tensiune nominală de alimentare: 110...120 V c.a. la frecvența de 50/60 Hz
Caracteristici mecanice
Cuplu de funcționare: 0,14 N.m fără modificarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: în formă de cruce, compatibilă cu șurubelnița Philips nr. 1, compatibilă cu șurubelnița Pozidriv nr. 1, cu fantă, compatibilă cu șurubelnițele plate de 4 mm și 5,5 mm
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic în aer liber convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Tip semnal: Continuu
Limite tensiune de alimentare: 100...132 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Grad de protecție (IP): IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Interval de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 68 mm
Grosime de montare: 1 - 6 mm
Certificate și standarde
Standarde: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
