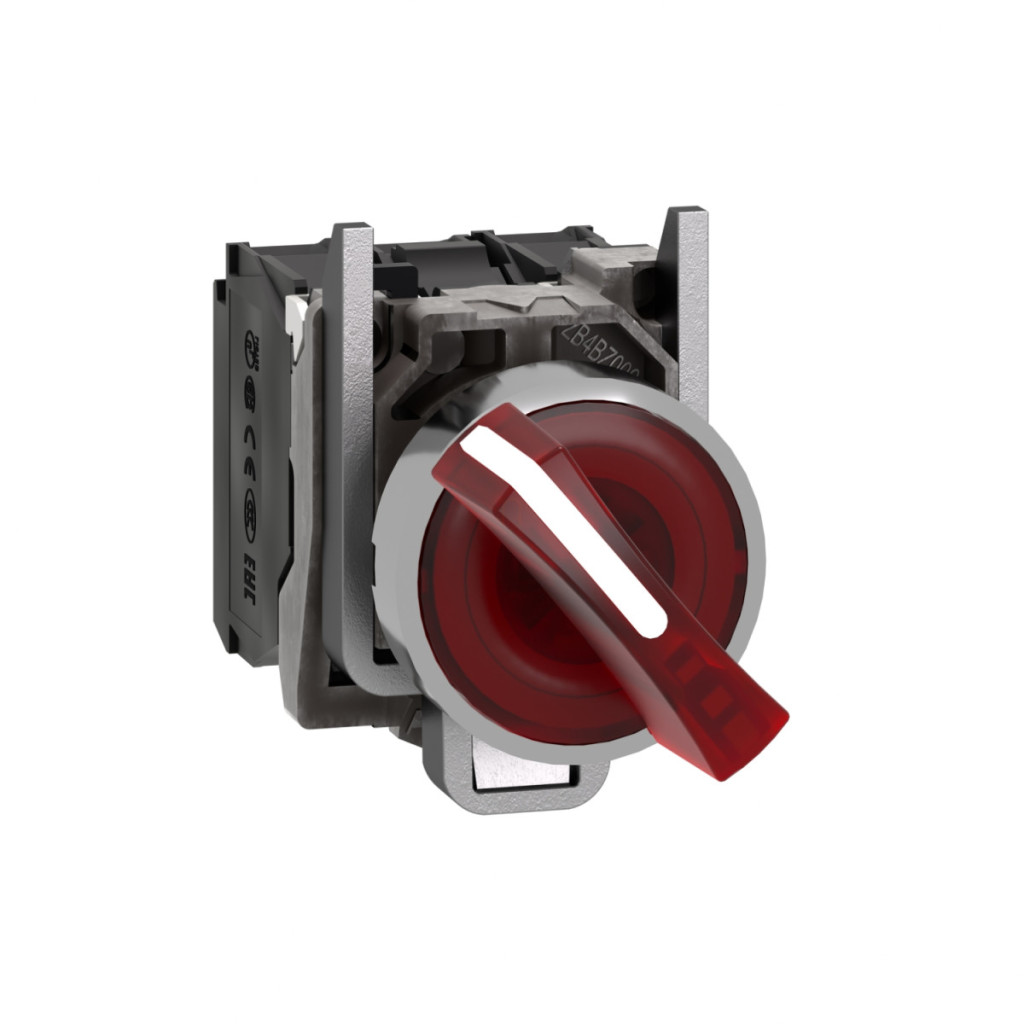

Schneider Electric Harmony XB4 - XB4BK124M5 - întrerupător LED complet metalic, Ø22, 2 poziții, 230 VAC, 1NO+1NC, roșu

Lățime: 52 mm

Lungime: 33 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB4 - XB4BK124M5 - întrerupător LED complet metalic, Ø22, 2 poziții, 230 VAC, 1NO+1NC, roșu

Name: Schneider Electric Harmony XB4 - XB4BK124M5 - întrerupător LED complet metalic, Ø22, 2 poziții, 230 VAC, 1NO+1NC, roșu
Brand: Schneider Electric Zrt.
SKU: 3389110892260
Price: 191.6 RON
Availability: InStock

191,60 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Harmony XB4 completă Schneider Electric

Gama completă Schneider Electric Harmony XB4

Comutator selector Schneider Electric Harmony XB4

Comutatorul selector iluminat XB4BK124M5 din gama Harmony XB4 de la Schneider Electric este un comutator industrial de calitate superioară, care oferă soluția perfectă pentru panouri și sisteme de control. Această unitate completă combină un design metalic robust cu o funcționalitate excelentă și o durată lungă de viață, fiind ideală pentru utilizarea în medii industriale. Comutatorul are o placă frontală din metal cromat și un inel de fixare din Zamak, care asigură o durabilitate și o rezistență remarcabile. Forma standard rotundă a capului și mânerul standard roșu nu sunt doar funcționale, ci oferă și un feedback vizual clar pentru operatorii mașinilor. Iluminarea LED universală integrată necesită o tensiune de alimentare de 230-240 V c.a. la 50/60 Hz și indică clar starea comutatorului cu lumina sa constantă, sporind astfel siguranța și claritatea funcționării. Parametrii tehnici ai comutatorului sunt impresionanți: diametru de montare de 22,5 mm, funcție de comutare în 2 poziții (90°), configurație de contact 1NO + 1NC cu contacte cu întrerupere lentă. Are terminale cu șuruburi care permit conexiuni de cablu de până la 2 x 1,5 mm² cu papuci de cablu (conform IEC 60947-1) sau cel puțin 1 x 0,22 mm² fără papuci de cablu. Dimensiunile sale sunt compacte: 47 mm înălțime, 30 mm lățime și 68 mm adâncime, permițând instalarea flexibilă în diverse panouri de control. Comutatorul este extrem de rezistent la influențele mediului, după cum demonstrează rezistența sa la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. În conformitate cu IEC 60947-5-1 Anexa K, acesta dispune, de asemenea, de un contact cu deschidere pozitivă, care este esențial în aplicații critice de siguranță. Comutatorul selector XB4BK124M5 are caracteristici electrice remarcabile: 10 A flux termic convențional în aer liber conform IEC 60947-5-1, tensiune nominală de izolație de 600 V (grad de poluare 3) conform IEC 60947-1 și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Valorile nominale ale curentului de funcționare acoperă o gamă largă: 3 A la 240 V (AC-15, A600), 6 A la 120 V (AC-15, A600) și diverse capacități de sarcină DC. Durabilitatea mecanică este remarcabilă, cu 1.000.000 de cicluri, în timp ce durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de sarcină. Produsul are un grad de protecție IP extrem de ridicat: IP66, IP67, IP69 și IP69K și, de asemenea, este conform cu cerințele NEMA 13 și NEMA 4X, asigurând o aplicabilitate largă într-o varietate de medii industriale.

Schneider Electric Harmony XB4 - XB4BK124M5 - întrerupător LED complet metalic, Ø22, 2 poziții, 230 VAC, 1NO+1NC, roșu date tehnice

Caracteristici principale

Familia de produse: Harmony XB4

Tipul produsului sau al componentei: Întrerupător de lumină

Denumirea scurtă a dispozitivului: XB4

Materialul plăcii frontale: Metal cromat

Materialul inelului de fixare: Zamak

Forma capului: Standard

Diametru de montare: 22,5 mm

Forma capului indicatorului: Rotundă

Tip operator: Fix (poziție permanentă)

Profil operator: Mâner standard roșu

Informații privind poziția operatorului: 2 poziții 90°

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Conexiune

Terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1

Iluminare

Sursă de lumină: LED universal

Suport bec: LED integrat

Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz

Caracteristici mecanice

Înălțime: 47 mm

Lățime: 30 mm

Adâncime: 68 mm

Terminale conform ISO n°1: (13-14)NO (21-22)NC Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Contacte utilizate: Contacte standard Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K

Cuplu de funcționare: 0,14 N.m NO pentru schimbarea stării electrice

Durată de viață mecanică: 1.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Caracteristici electrice

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Flux termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1

Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1

6 A 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare

Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4

Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4

Caracteristici de iluminare

Tip semnal: Constant

Limite tensiune de alimentare: 195...264 V c.a.

Consum de curent: 14 mA

Durată de viață: 100.000 ore la tensiunea nominală și 25 °C

Rezistență la supratensiune: 1 kV conform IEC 61000-4-5

Condiții de mediu

Grad de protecție: TH

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Clasă de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK04 conform IEC 50102

Standarde și certificări

Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-1 Certificare de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping) Rezistență Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27

Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2

8 kV aer (pe părți izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Date

Lățime

52 mm

Lungime

33 mm

Înălțime

86 mm

EAN prezentat

3389110892260

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

110 g/bucată

Numar articol

3389110892260
