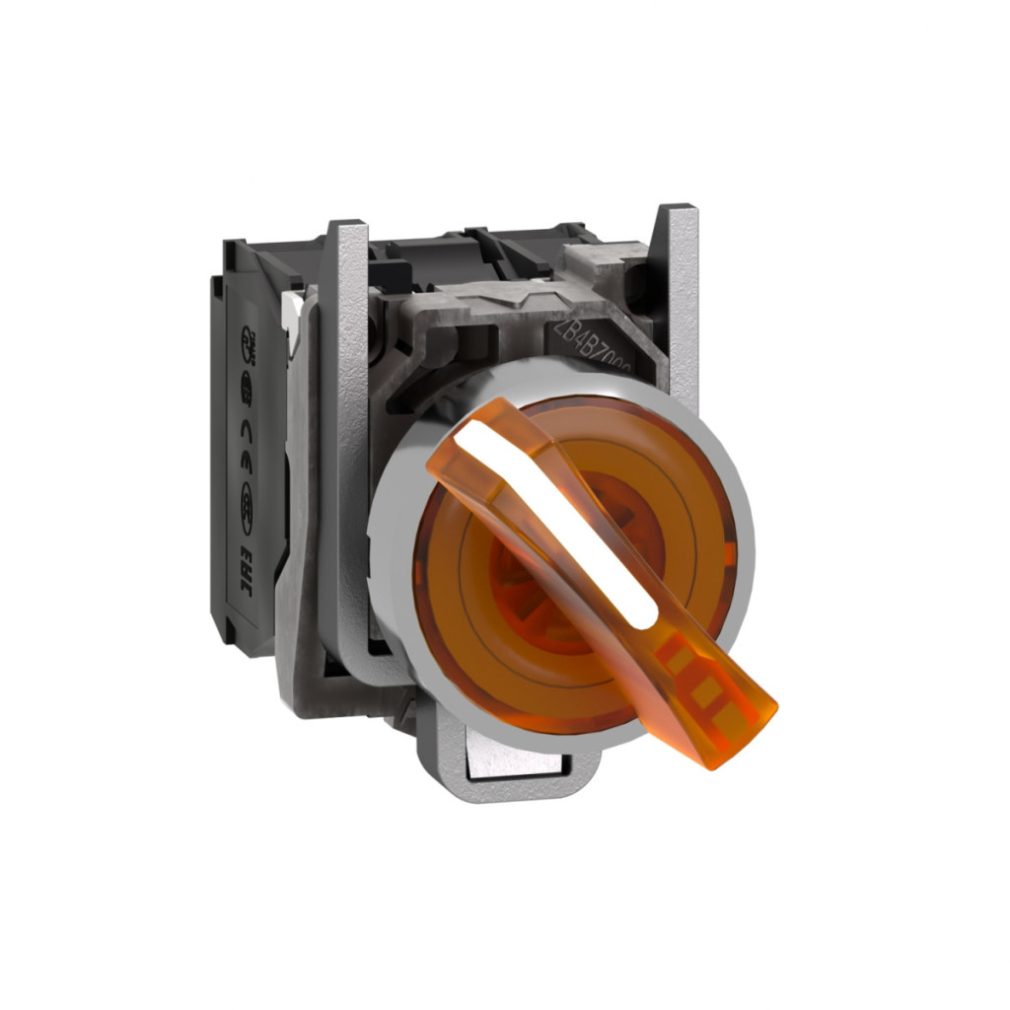

Schneider Electric Harmony XB4 - Date tehnice XB4BK125G5
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector iluminat
Denumire scurtă: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Tip cap: Standard
Diametru de instalare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Poziție fixă
Profilul actuatorului: Mâner standard portocaliu
Informații privind poziția actuatorului: 2 poziții 90°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cuplu de funcționare: 0,14 N.m NO pentru schimbarea stării electrice
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1
Phillips, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată de 4 mm
Cu fantă, compatibilă cu șurubelnița plată de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de comutație <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de comutație <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de comutație <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de comutare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, frecvență de comutare <3600 cicluri/oră, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 100...132 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 68 mm
Descrierea terminalelor ISO n°1: (21-22)NC
(13-14)NO
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1
UL 508
IEC 60947-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
JIS C8201-1
Certificări de produs: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Imunitate EMC
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la intensitatea câmpului electromagnetic: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
Prezentare generală a produsului
Prezentare generală a dispozitivului: Produs complet
