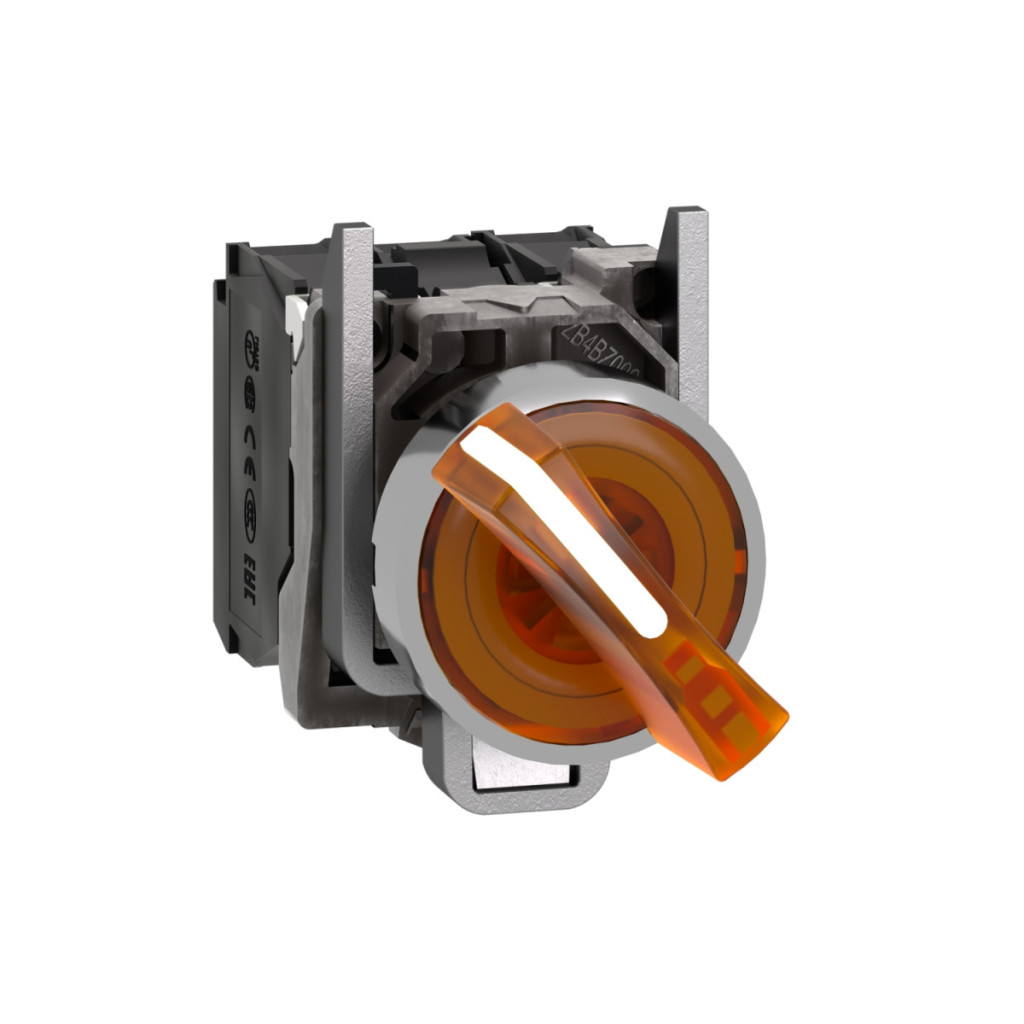

Comutatorul selector iluminat Schneider Electric Harmony XB4BK125M5 este un comutator industrial de calitate superioară, care oferă performanțe și fiabilitate remarcabile chiar și în cele mai exigente medii industriale. Acest comutator cu mâner portocaliu, cu două poziții și diametru de 22 mm este alegerea perfectă pentru panouri de control, mașini și sisteme de automatizare în care feedback-ul vizual și funcționarea fiabilă sunt esențiale. Parte a seriei Harmony XB4, comutatorul XB4BK125M5 are o placă frontală din metal cromat și un inel de fixare Zamak pentru o durabilitate excepțională. Dispozitivul oferă un nivel ridicat de protecție împotriva prafului și umezelii, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K, și este conform cu standardele NEMA 13 și NEMA 4X. Acest comutator este, de asemenea, foarte rezistent la spălarea cu presiune înaltă, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Datorită designului său robust, produsul se caracterizează și prin rezistența la impact IK04. XB4BK125M5 are iluminare LED universală integrată, care funcționează la 230-240 V c.a. la 50/60 Hz. Comutatorul are o configurație de contact 1NO + 1NC (un contact normal deschis și unul normal închis) cu suprafețe de contact din aliaj de argint (Ag/Ni). Dispozitivul este conectat cu terminale cu șuruburi adecvate pentru conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Contactele sunt capabile să conducă un curent termic convențional în aer liber de 10 A, în conformitate cu IEC 60947-5-1, precum și un curent nominal de funcționare de 3 A în categoria 240 V CA-15 și 6 A în categoria 120 V CA-15. Comutatorul are o durată de viață mecanică și electrică excelentă: durata de viață mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diferite categorii de sarcină, cum ar fi AC-15 2A 230V. XB4BK125M5 oferă o gamă largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C. Produsul are diverse certificări, precum BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), și este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14.
Schneider Electric Harmony XB4 - XB4BK125M5 - întrerupător LED complet metalic, Ø22, 2 poziții, 230 VAC, 1NO+1NC, portocaliu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Întrerupător de lumină
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap indicator: Rotundă
Caracteristici de funcționare
Tip de funcționare: Poziție fixă
Profil de funcționare: Mâner standard portocaliu
Informații privind poziția operatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cuplu de funcționare: 0,14 N.m FĂRĂ schimbare de stare electrică
Durată de viață mecanică: 1.000.000 de cicluri
Date de conectare
Conectare - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. la frecvența de 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Tip de semnalizare: Continuă
Caracteristici de protecție
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK04 conform IEC 50102
Capacitate de sarcină electrică
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
Caracteristici de rezistență
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni și greutate
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 68 mm
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Conformitate și certificări
Standarde: IEC 60947-5-5, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
