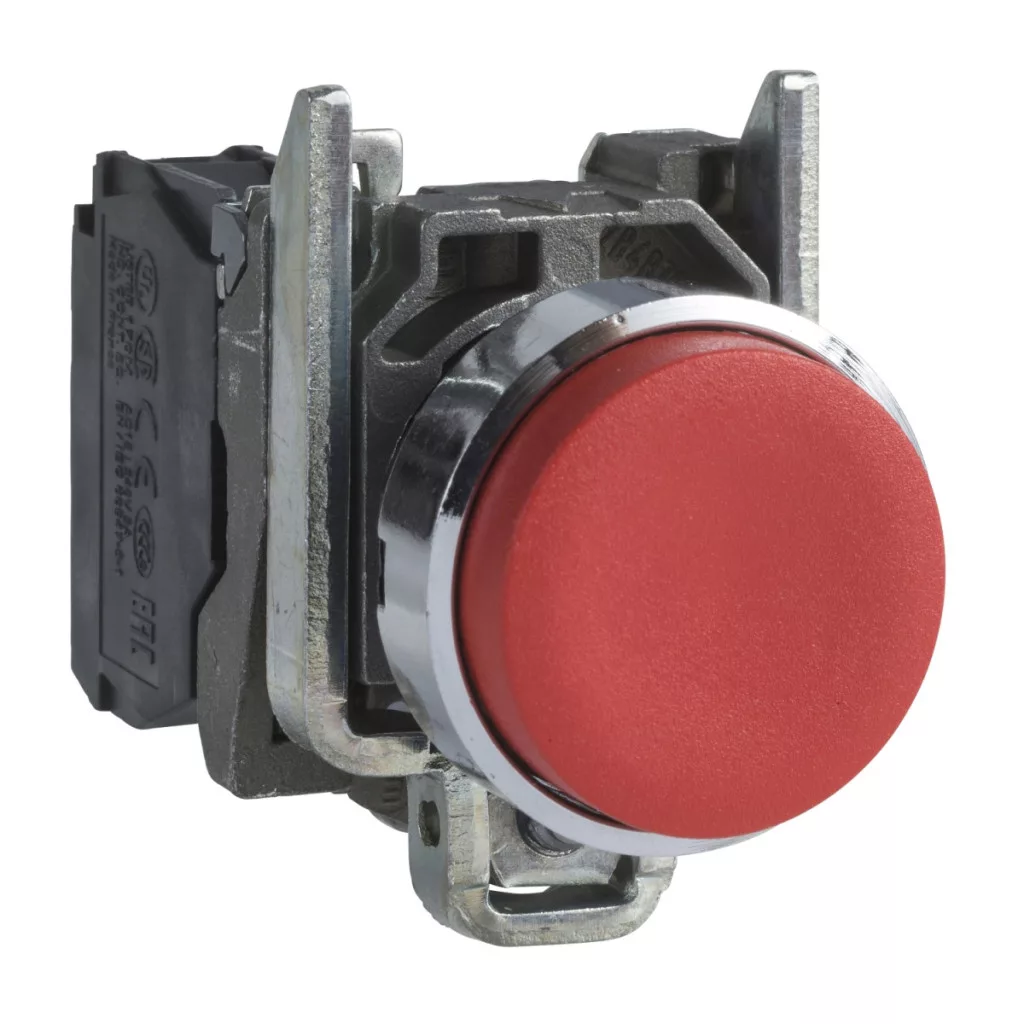

Butonul XB4BL42 din familia de produse Schneider Electric Harmony XB4 este un element de control profesional conceput pentru medii industriale, asigurând o funcționare fiabilă chiar și în cele mai exigente aplicații. Acest buton complet metalic este fabricat din materiale de înaltă calitate și are o placă frontală metalică cromată și un inel de fixare din Zamak, asigurând o durabilitate excepțională chiar și în condiții extreme. XB4BL42 este un buton roșu, cu cap proeminent, nemarcat, cu revenire prin arc, cu un diametru de montare de 22,5 mm. Produsul are 1 contact NC (normal închis) cu funcționare cu întrerupere lentă, asigurând o comutare electrică fiabilă. Butonul are o funcție de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este crucial în aplicațiile de siguranță. Elementul de comutare este fabricat din aliaj de argint (Ag/Ni), care asigură proprietăți electrice excelente pe termen lung. Produsul poate efectua 10 milioane de cicluri de funcționare mecanică, ceea ce reprezintă un ciclu de viață remarcabil într-un mediu industrial. Butonul are parametri electrici și de mediu remarcabili. Poate rezista la un curent termic convențional de 10 A în aer liber, are o tensiune nominală de izolare de 600 V și o rezistență la tensiune de impuls de 6 kV. Intervalul său de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în medii extreme. Protecția sa este asigurată în mai multe moduri: este conform cu standardele IP66, IP67, IP69, IP69K, NEMA 13 și NEMA 4X, ceea ce îl face rezistent la praf, apă și spălare cu presiune înaltă (până la 7.000.000 Pa cu un jet de apă de 55 °C). Clasa IK06 asigură rezistența la impact. Butonul respectă, de asemenea, testele stricte de rezistență la vibrații (5g) și impact (30g și 50g) conform standardelor IEC. Aplicabilitatea universală a produsului este îmbunătățită de faptul că poate fi conectat în mai multe moduri: cu terminale cu șurub cu un capăt de cablu cu o secțiune transversală de până la 2x1,5 mm² sau cu un capăt de cablu fără capăt de cablu cu o secțiune transversală de 1x0,22...2x2,5 mm². Produsul are diverse certificări internaționale (CSA, LROS, BV, UL, DNV), ceea ce îl face potrivit pentru utilizarea într-o gamă largă de medii industriale din întreaga lume. Butonul XB4BL42 este alegerea ideală pentru panouri de control, mașini și echipamente industriale unde sunt necesare funcționarea fiabilă, durata lungă de viață și rezistența la condiții extreme.
Schneider Electric Harmony XB4 - XB4BL42 - buton complet metalic, Ø22, proeminent, retur, 1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Tipul produsului sau al componentei: Buton
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, proeminent, nemarcat
Tip cap: Standard
Tip și compoziție contact: 1 NC
Funcționare contact: Deschidere lentă
Conexiune
Conectori: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm², conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu, conform IEC 60947-1
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 57 mm
Descrierea terminalului ISO n°1: (21-22)NC
Specificații tehnice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Contacte utilizate: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbare stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m, conform IEC 60947-1
Parametri electrici
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A, conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A, conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3), conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV, conform IEC 60947-1
Curent nominal de funcționare [Ie]:
3 A 240 V, AC-15, A600, conform IEC 60947-5-1
6 A 120 V, AC-15, A600, conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600, conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600, conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600, IEC 60947-5-1
1,2 A 600 V, AC-15, A600, conform IEC 60947-5-1
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K, conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK06, conform IEC 50102
Rezistență la vibrații: 5 gn (f = 2...500 Hz), conform IEC 60068-2-6 Rezistență la impact:
30 gn (durată = 18 ms) accelerație semisinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală, conform IEC 60068-2-27
