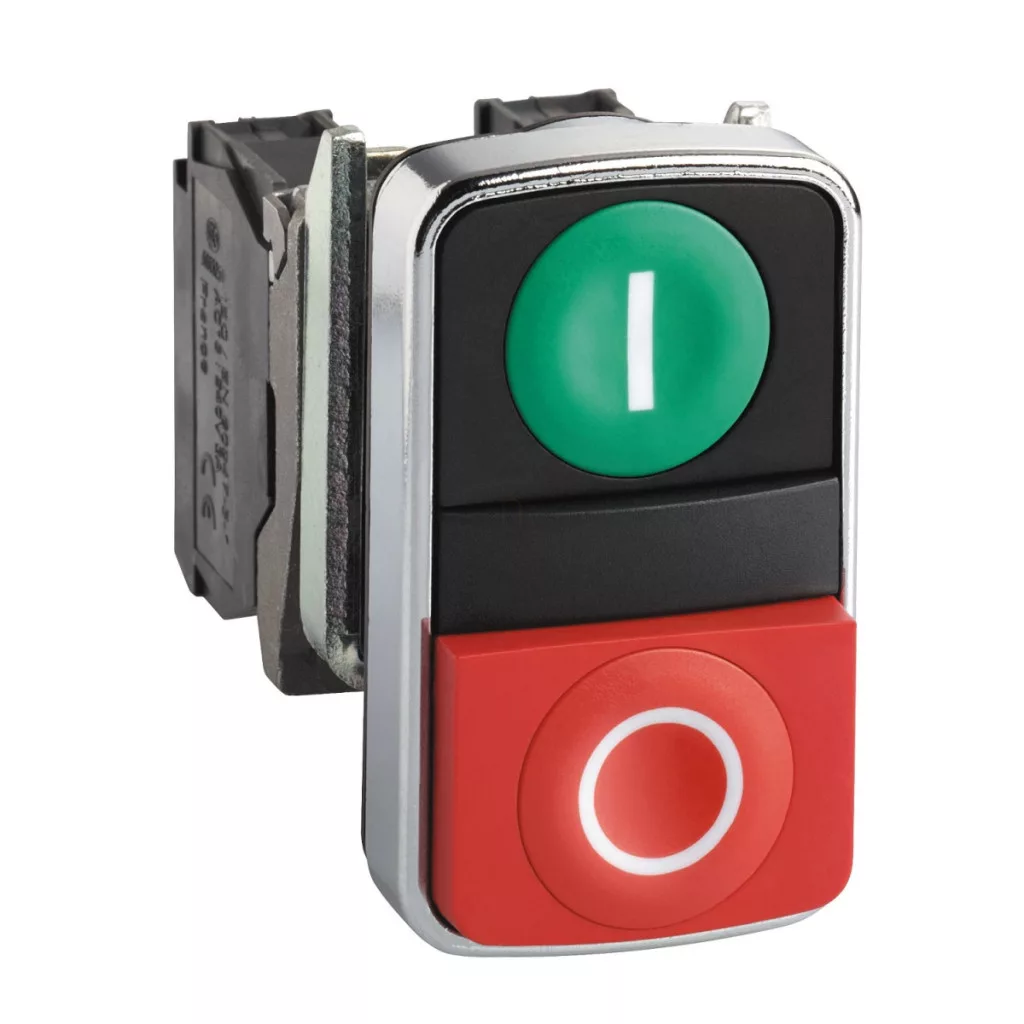

Butoanul cu două capete din gama Schneider Electric Harmony XB4, modelul XB4BL73415, este un element de comutare industrial de calitate superioară, care oferă o soluție perfectă pentru pornirea și oprirea mașinilor, echipamentelor și sistemelor de control. Acest element de comutare complet, asamblat din fabrică, combină construcția robustă și fiabilitatea gamei Harmony XB4 cu caracterul practic al designului cu două capete, fiind astfel alegerea ideală pentru linii de producție, echipamente industriale și sisteme automatizate. Caracteristica specială a modelului XB4BL73415 este designul cu două capete: combinația dintre butonul verde, încastrat, marcat cu „I” (pornire) și butonul roșu, proeminent, marcat cu „O” (oprire), care asigură o diferență vizuală și tactilă clară între cele două funcții. Capul butonului este din metal cromat, ceea ce asigură nu doar un aspect estetic, ci și o durabilitate remarcabilă. Colierul de fixare este realizat din aliaj de zamak, ceea ce sporește și mai mult rezistența produsului. Datorită diametrului standard de fixare de 22,5 mm, instalarea este simplă și compatibilă cu majoritatea aplicațiilor industriale. Din punct de vedere al parametrilor tehnici, comutatorul are o configurație de contacte 1NO+1NC și asigură o funcționare cu deschidere lentă a contactelor. Conectarea se realizează cu borne cu șurub, care permit conectarea cablurilor cu secțiune maximă de 2 x 1,5 mm² cu capăt de cablu sau a cablurilor cu secțiune minimă de 1 x 0,22 mm² fără capăt de cablu. Cursa totală a butonului este de 4,3 mm, contactul NC comută la 1,5 mm, iar contactul NO la 2,6 mm. Forța necesară pentru acționare este de 3,5 N în cazul contactului NC și de 3,8 N în cazul contactului NO. Comutatorul este dotat cu contacte din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată de viață îndelungată. Modelul XB4BL73415 are caracteristici de protecție remarcabile: nivelurile de protecție IP67, IP69 și IP69K asigură funcționarea corespunzătoare a comutatorului chiar și în cele mai dure condiții. Produsul rezistă la spălarea cu presiune ridicată chiar și la o presiune de 7000000 Pa, cu un jet de apă la 55 °C, de la o distanță de 0,1 m. Certificările NEMA 13 și NEMA 4X consolidează și mai mult capacitățile de protecție ale produsului. Intervalul de temperatură de funcționare al comutatorului este cuprins între -40 °C și +70 °C, astfel încât acesta poate fi utilizat chiar și în medii extreme. Durata de viață mecanică este de 1 milion de cicluri, în timp ce durata de viață electrică este, de asemenea, de 1 milion de cicluri de comutare în condiții de sarcină diferite. Produsul este conform cu cele mai importante standarde internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 No 14 și alte reglementări relevante. Deține, de asemenea, mai multe certificate, printre care certificările CSA, LROS, BV, UL listed și DNV.
Schneider Electric Harmony XB4 - XB4BL73415 - buton cu două capete, complet metalic, Ø22, 1NO+1NC, „I” verde, „O” roșu proeminent date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Buton cu două capete
Denumire scurtă a dispozitivului: XB4
Material față: Metal cromat
Material colier de fixare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rectangular
Tipul acționării: Revenire cu arc
Profil acționare: 1 buton încastrat - 1 buton proeminent
Descrierea acționărilor: Verde „I” – roșu „O”
Parametri electrici
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Deschidere lentă
Conectare: Terminale cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Clemă cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: 10 A siguranță fuzibilă de tip gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Caracteristici de funcționare
Cursă de acționare: 1,5 mm (schimbarea stării contactului NC)
2,6 mm (schimbarea stării contactului NO)
4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbarea stării contactului NC
3,8 N schimbarea stării contactului NO
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant la depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
