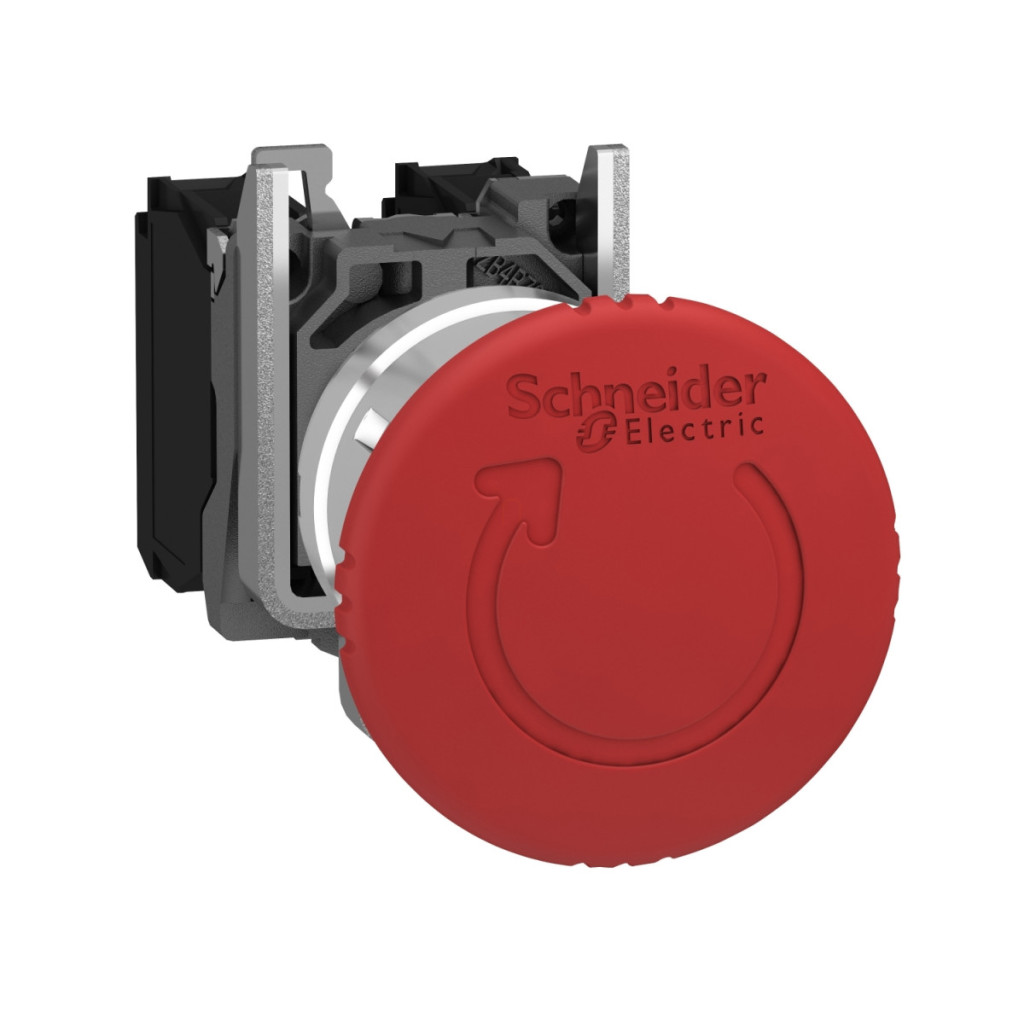

Schneider Electric Harmony XB4 - XB4BS84441 - Buton de urgență complet metalic cu cap ciupercă Ø40, Ø22, eliberare prin rotație, 2NC+1NO date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton de oprire de urgență / Buton de oprire de urgență
Denumirea scurtă a dispozitivului: XB4
Materialul cadrului: Metal cromat
Material colier de montare: Zamak
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul dispozitivului de acționare: Acționare prin eliberare și blocare mecanică
Tipul capului: Standard
Resetare: Se eliberează prin rotire
Profilul dispozitivului de acționare: Cap roșu în formă de ciupercă Ø 40 mm, fără marcaj
Funcționarea contactului: Deschidere lentă Conexiuni Terminale: Clești cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Cleme cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Formă cap șurub: Cu cap cruciform, compatibil cu șurubelnița Philips nr. 1
Cu cap cruciform, compatibil cu șurubelnița Pozidriv nr. 1
Cu cap plat, compatibil cu șurubelnița plată Ø 4 mm
Informații suplimentare
Înălțime: 47 mm
Lățime: 40 mm
Adâncime: 82 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Tipul și compoziția contactelor: 2 NC + 1 NO
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (schimbare stare NC)
2,6 mm (schimbare stare NO)
4,3 mm (cursă completă)
Durată de viață mecanică: 300.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Tip de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: ISO 13850, IEC 60947-1, IEC 60947-5-5, IEC 60364-5-53, IEC 60947-5-4, IEC 60204-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV Proprietăți mecanice Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
