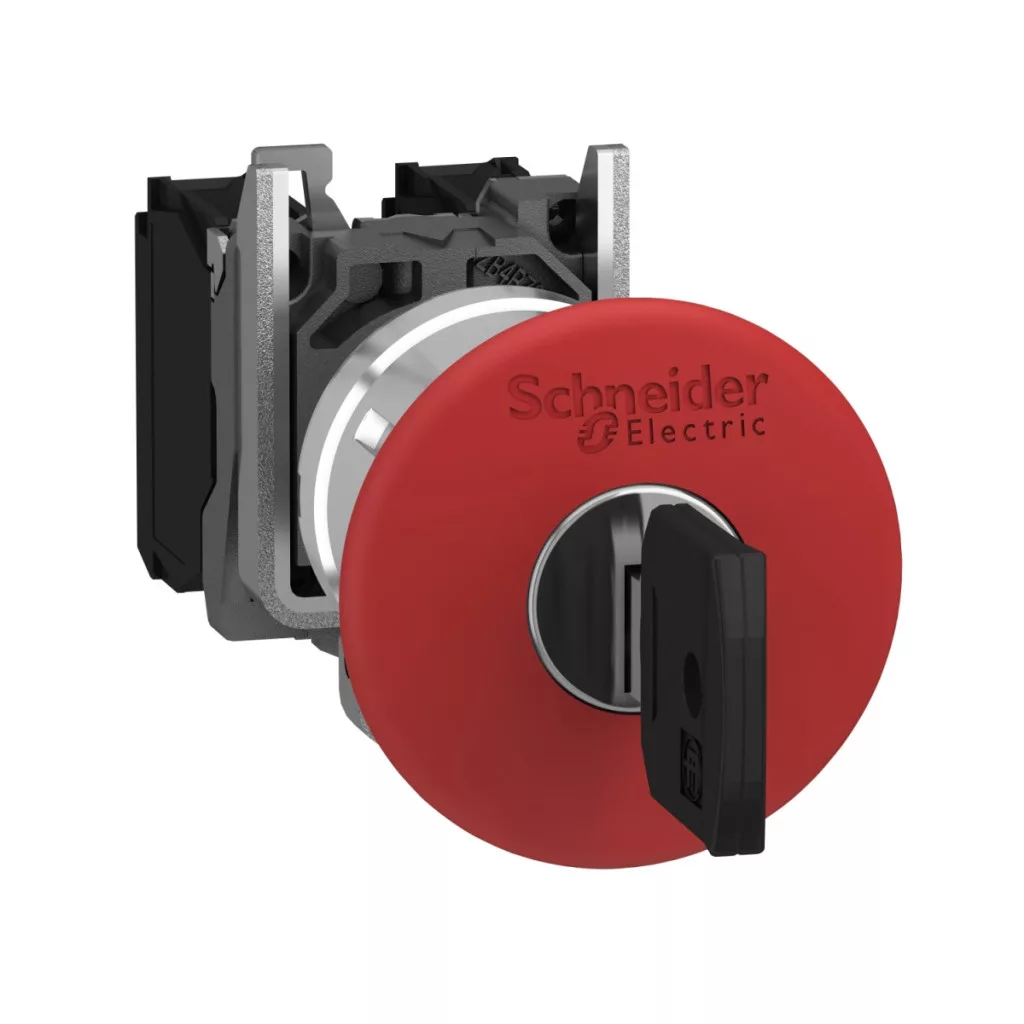

Butonul de oprire de urgență XB4BS9442, din seria Harmony XB4 de la Schneider Electric, este un dispozitiv de siguranță de calitate superioară, conceput pentru mediile industriale. Acest buton de oprire de urgență poate fi esențial în situațiile în care este necesară o oprire rapidă și fiabilă pentru a elimina pericolele. Produsul are un design roșu, cu cap de ciupercă, cu un diametru de 40 mm, astfel încât este ușor de văzut și de accesat în situații de urgență. Blocarea mecanică specială asigură că butonul rămâne apăsat după activare, până când este deblocat în mod intenționat cu cheia 455. Această deblocare cu cheie oferă o siguranță suplimentară, deoarece împiedică resetarea neautorizată. Butonul are un contact închis (NC) în poziția inițială, care întrerupe circuitele la activare. Elementul de acționare acționează contacte de tip „slow-break” (deschidere lentă), ceea ce sporește fiabilitatea în aplicații critice. Schneider Electric XB4BS9442 este extrem de rezistent la factorii de mediu, fapt confirmat de nivelurile de protecție IP66, IP67, IP69 și IP69K. Aceasta înseamnă că este perfect adecvat chiar și în cazul prafului, al apei și al spălării cu presiune ridicată. În plus, dispune de clasificările NEMA 13 și NEMA 4X, precum și de rezistență la impact de gradul IK03. Dispozitivul poate fi utilizat într-un interval de temperatură cuprins între -40 °C și +70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența sa excelentă la vibrații (5g) și la șocuri (30g/50g) îi consolidează și mai mult fiabilitatea în mediul industrial. Montarea butonului de oprire de urgență este simplă, se realizează într-o gaură cu diametrul de 22,5 mm, materialul colierului de fixare este zamak, iar inelul cadru este din metal cromat, ceea ce asigură un finisaj durabil și estetic. Conectarea electrică se realizează cu ajutorul unor conectori cu șurub, care sunt potriviți pentru cabluri cu o secțiune de maximum 2x1,5 mm². Modelul XB4BS9442 are caracteristici electrice de înaltă calitate: tensiune de izolație de 600 V, rezistență la tensiune de șoc de 6 kV și poate fi utilizat pentru mai multe tipuri de sarcini (AC-15, DC-13). Dispozitivul are o durată de viață extrem de lungă, rezistând la 300.000 de cicluri de comutare din punct de vedere mecanic și până la 1.000.000 de cicluri din punct de vedere electric, în condițiile specificate. Produsul are un contact cu deschidere pozitivă, care corespunde cerințelor din anexa K a standardului IEC 60947-5-1, putând fi astfel utilizat și în circuite de siguranță. XB4BS9442 respectă numeroase standarde internaționale și deține certificări CSA, LROS, BV, UL, DNV, ceea ce confirmă aplicabilitatea sa la nivel mondial.
Schneider Electric Harmony XB4 - XB4BS9442 - buton de urgență complet din metal cu cap în formă de ciupercă Ø40, Ø22, declanșare cu cheie, 1NC - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Buton de oprire de urgență / Buton de decuplare de urgență
Denumire scurtă a produsului: XB4
Material inel cadru: Metal cromat
Material colier de fixare: Zamak
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Tipul dispozitivului de acționare: Cu zăvor acționat prin apăsare
Forma capului: Normală
Resetare: Deblocare cu cheie
Profilul dispozitivului de acționare: Cap de ciupercă roșu Ø 40 mm, fără marcaj
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Centru
Funcționarea contactului: Deschidere lentă
Conexiuni
Conexiuni cu șurub, <= 2 x 1,5 mm² cu conector de capăt de cablu conform IEC 60947-1
Conectori cu șurub, >= 1 x 0,22 mm² fără conector de capăt de cablu conform IEC 60947-1
Forma capului șurubului: Șurub cruciform compatibil cu șurubelniță Philips de dimensiunea 1
Șurub cruciform compatibil cu șurubelniță Pozidriv de dimensiunea 1
Șurub cu cap canelat, plat, compatibil cu șurubelniță de Ø 4 mm
Canelat, plat, compatibil cu șurubelnița de Ø 5,5 mm
Dimensiuni
Înălțime: 47 mm
Lățime: 40 mm
Adâncime: 104 mm
Grosime de prindere: 1-6 mm
Date privind contactele
Descrierea clemelor ISO nr. 1 (21-22)NC
Tipul și compoziția contactului: 1 NC
Utilizarea contactului: Contacte standard
Deschidere pozitivă: conform anexei K a standardului IEC 60947-5-1
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Fuzibil de tip gG de 10 A conform IEC 60947-5-1
Caracteristici electrice
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Date de funcționare
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC)
4,3 mm (cursă totală)
Durată de viață mecanică: 300.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri la sarcini diferite (detalii în fișa tehnică)
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA în mediu curat
Λ < 10exp(-8) 17 V și 5 mA în mediu curat
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40…70 °C
Temperatura mediului de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
Standarde și certificate
Conform cu IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60364-5-53, IEC 60204-1, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, ISO 13850, JIS C8201-1
Deține certificări CSA, LROS (Lloyds Register of Shipping), BV, UL, DNV
