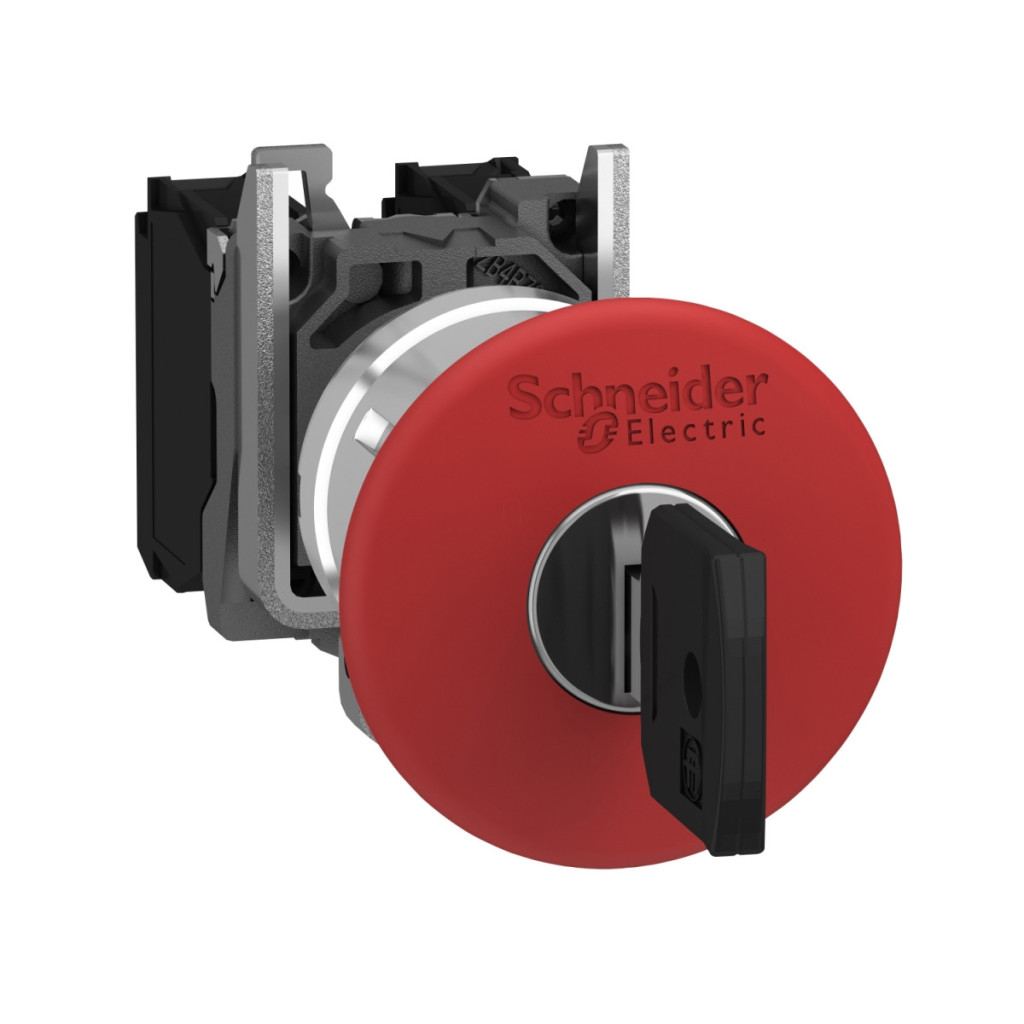

Schneider Electric XB4BS9445 este un buton de oprire de urgență de calitate superioară, care face parte din familia de produse Harmony XB4. Acest element de control industrial profesional oferă o soluție fiabilă pentru implementarea funcțiilor de oprire de urgență în cazul în care siguranța este esențială. Capul roșu, în formă de ciupercă, oferă un semnal vizual clar, în timp ce eliberarea cheii împiedică resetarea neautorizată. Butonul de urgență XB4BS9445 are parametri tehnici remarcabili. Capul roșu în formă de ciupercă, cu diametrul de 40 mm, este ușor de identificat și de apăsat în caz de urgență. Produsul are un cadru metalic cromat și un colier de montare din Zamak, asigurând durabilitate și un aspect profesional. Diametrul standard de montare de 22,5 mm permite instalarea ușoară pe majoritatea panourilor de control industriale. Produsul este acționat prin blocare mecanică, ceea ce înseamnă că, după apăsare, capul în formă de ciupercă rămâne apăsat până la resetare cu cheia 455. Acest design previne resetarea accidentală, sporind siguranța. Butonul de oprire de urgență XB4BS9445 are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt de tip slow-break. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Conexiunile sunt realizate cu borne cu șurub care pot acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau de minimum 1 x 0,22 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Produsul suportă un curent de 10 A măsurat în aer liber la temperatura ambiantă și are o tensiune nominală de izolație (Ui) de 600 V. Tensiunea nominală de impuls suportată este de 6 kV, în conformitate cu IEC 60947-1. Butonul de urgență Schneider Electric XB4BS9445 are caracteristici fizice și de mediu remarcabile. Are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă, chiar și atunci când este spălat la presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X. Produsul poate fi utilizat și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Durabilitatea sa mecanică este de 300.000 de cicluri, iar durata de viață electrică este de până la 1.000.000 de cicluri de comutare în categoria AC-15, în diverse condiții de încărcare. În conformitate cu anexa K la IEC 60947-5-1, are un design cu deschidere pozitivă, care este o cerință esențială pentru aplicații critice de siguranță. Dimensiunile produsului sunt: 47 mm înălțime, 40 mm lățime și 104 mm adâncime. Forța sa de acționare este de 44 N, suficient de fermă pentru a preveni activarea accidentală, dar suficient de ușoară pentru oprirea rapidă de urgență. XB4BS9445 este conform cu numeroase standarde internaționale, inclusiv IEC, JIS, UL, CSA și ISO, cu referire specială la cerințele de oprire de urgență din ISO 13850.
Schneider Electric Harmony XB4 - XB4BS9445 - Buton de urgență complet metalic cu cap ciupercă Ø40, Ø22, eliberare cu cheie, 1NC+1NO date tehnice
Caracteristici principale ale produsului
Familia de produse: Harmony XB4
Tipul produsului: Buton de oprire de urgență / Comutator de oprire de urgență
Denumirea scurtă a produsului: XB4
Material cadru: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Caracteristici tehnice
Formă cap element de semnalizare: Rotundă
Tip acționare: Blocare prin presiune și blocare mecanică
Forma capului: Standard
Resetare: Eliberare cu cheie
Profil acționare: Cap ciupercă roșu, Ø 40 mm, fără marcaj
Tip cheie: cheie 455
Poziție de scoatere a cheii: centru
Funcționare contact: întrerupere lentă
Conexiune: Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, ≥ 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Date suplimentare
Înălțime: 47 mm
Lățime: 40 mm
Adâncime: 104 mm
Distanța între borne conform ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Tipul și compoziția contactelor: 1 NO + 1 NC
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursa de acționare: 1,5 mm (schimbare de stare electrică NC)
2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 44 N Durată de viață mecanică: 300.000 de cicluri Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Parametri electrici
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Protecție și standarde
Nivel de protecție: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK03 conform IEC 50102 Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536 Intervalul de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Certificate
Certificate de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
