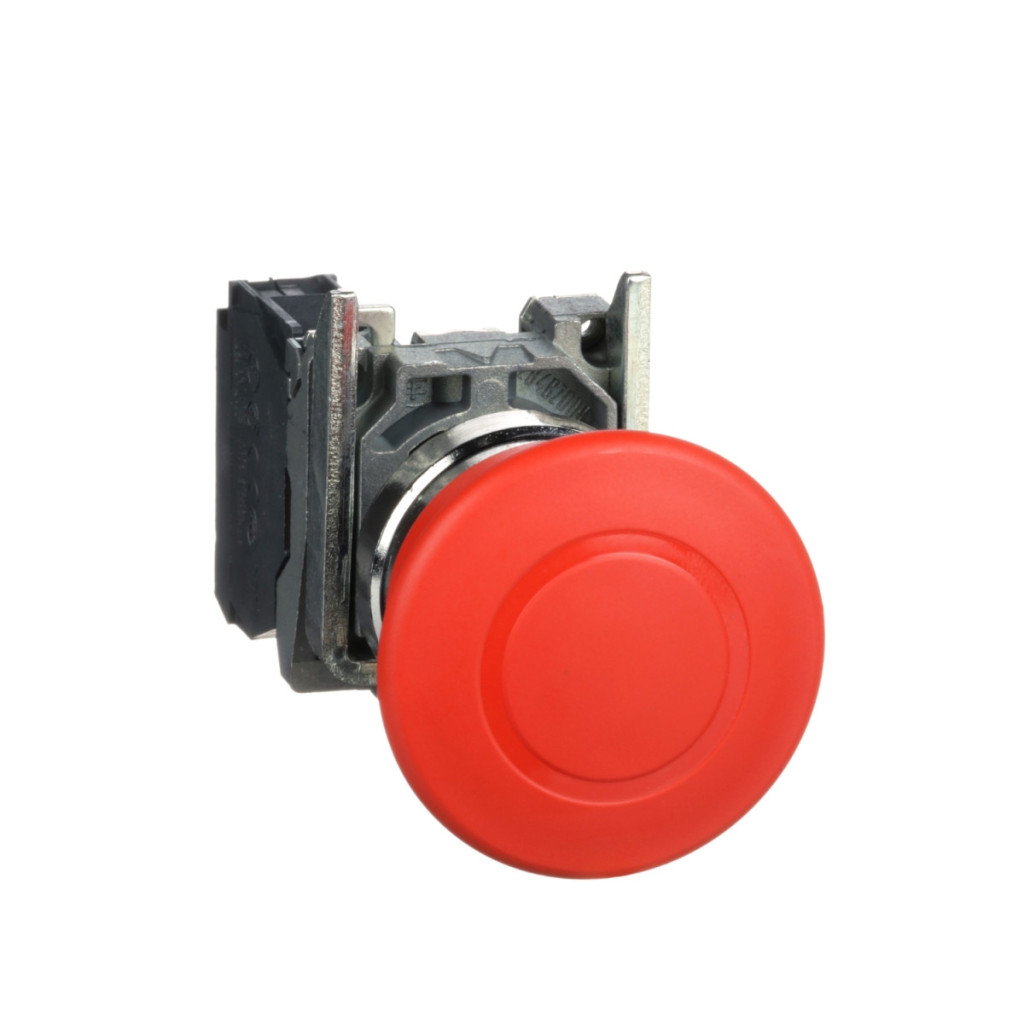

XB4BT842 din seria de butoane de oprire de urgență Harmony XB4 de la Schneider Electric este un buton de oprire de urgență de înaltă calitate care poate fi utilizat într-o varietate de aplicații industriale pentru a spori siguranța. Acest produs complet oferă un buton de oprire de urgență roșu, cu cap de ciupercă, pentru utilizare în medii profesionale, îndeplinind cerințe stricte de siguranță. Modelul XB4BT842 are un diametru de 40 mm și un cap de ciupercă roșu, ușor de recunoscut în caz de urgență. Butonul este acționat prin declanșare, cu un zăvor mecanic care rămâne apăsat după activare și poate fi eliberat numai prin tragere (push-pull), prevenind astfel resetarea accidentală. Butonul are un design standard al capului și nu are marcaje pe suprafața butonului. Produsul include un contact NC (normal închis) care se deschide atunci când este activată oprirea de urgență, întrerupând astfel circuitul și oprind mașina sau echipamentul. Comutatorul are un design cu rupere lentă, care asigură o funcționare fiabilă. Parametrii tehnici ai butonului de urgență sunt remarcabili: are o placă frontală din metal cromat și un inel de fixare Zamak, care asigură o durată lungă de viață și o rezistență mecanică excelentă. Diametrul de instalare este de 22,5 mm, ceea ce corespunde dimensiunii standard din industrie. Dimensiunile totale ale produsului sunt: 47 mm înălțime, 40 mm lățime și 82 mm adâncime. Conectarea se face cu borne cu șurub care pot acomoda fire cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cursa de acționare este de 1,5 mm până la schimbarea stării electrice a contactului, iar cursa totală de acționare este de 4,3 mm. Are o durată de viață mecanică remarcabilă de 3.000.000 de cicluri de funcționare, asigurând o utilizare fiabilă pe termen lung. Butonul de urgență Schneider Electric XB4BT842 este recomandat în special pentru medii în care este necesar un nivel ridicat de protecție, deoarece are protecție IP66, IP67, IP69 și IP69K, ceea ce îl face rezistent la praf și jeturi de apă. Produsul poate rezista la spălare la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru medii industriale, cum ar fi industria alimentară. Produsul este conform cu IEC 60947-5-1, IEC 60204-1, IEC 60947-5-4, ISO 13850 și multe alte standarde internaționale. Produsul are numeroase certificări internaționale, inclusiv certificări CSA, LROS, BV, UL și DNV. Butonul de urgență are o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms), asigurând o funcționare fiabilă chiar și în medii industriale extreme.
Schneider Electric Harmony XB4 - XB4BT842 - Buton de urgență complet metalic Ø40 cu cap ciupercă, Ø22, eliberare prin tragere, 1NC date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton de oprire de urgență
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Formă actuator: Rotundă
Tipul dispozitivului de acționare: Acționat prin declanșator cu blocare mecanică
Tipul capului: Standard
Resetare: Push-pull (pull)
Profil actuator: Ciupercă roșie Ø 40 mm, nemarcată
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 40 mm
Adâncime: 82 mm
Descrierea terminalului ISO n°1: (21-22)NC
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Tipul și compoziția contactelor: 1 NC
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă completă)
Durată de viață mecanică: 3.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție electrică la atingere: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60204-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60364-5-53, ISO 13850, IEC 60947-1, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
