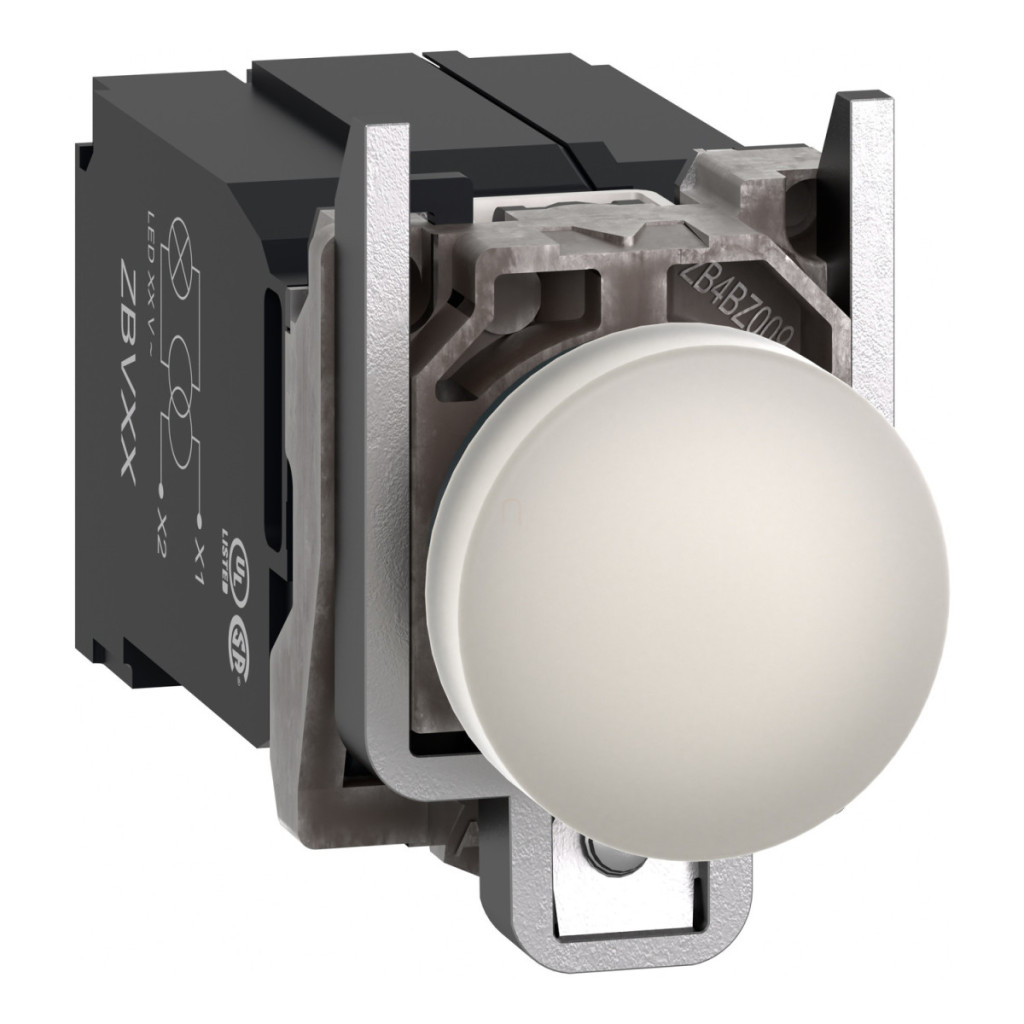

Indicatorul luminos Schneider Electric Harmony XB4BV5B1 este un indicator LED profesional, realizat integral din metal, conceput pentru utilizare industrială, fiind alegerea perfectă pentru aplicații de control exigente. Designul produsului asigură robustețe și durată lungă de viață, iar lumina albă oferă un feedback vizual clar și foarte vizibil într-o varietate de medii industriale. Ca parte a seriei Harmony XB4, această lampă indicatoare albă are un design standard cu cap rotund și lentilă netedă. Sursa de lumină LED universală încorporată oferă o durată de viață remarcabilă de 100.000 de ore la tensiune nominală și 25 °C, reducând semnificativ cerințele de întreținere. Lampa de semnalizare funcționează la o tensiune nominală de alimentare de 400 V c.a. la 50 Hz, cu limite de tensiune de alimentare cuprinse între 407 și 423 V c.a. Blocul de iluminare este alimentat de un transformator de 1,2 VA, 24 V, care asigură o semnalizare luminoasă stabilă și continuă. Produsul are caracteristici mecanice excelente. Placa frontală din metal cromat și inelul de fixare Zamak asigură o construcție extrem de durabilă. Diametrul de montare este standard, de 22,5 mm, ceea ce îl face compatibil cu majoritatea dulapurilor industriale de comutare și a panourilor de control. Dimensiunile totale ale indicatorului luminos sunt de 40 mm lățime, 47 mm înălțime și 90 mm adâncime, ceea ce permite o instalare compactă. Clasele de protecție IP (IP66, IP67, IP69, IP69K) și clasele NEMA (NEMA 13, NEMA 4X) oferă o protecție remarcabilă împotriva prafului și a apei, asigurând funcționarea fiabilă a produsului chiar și în cele mai dure medii industriale. Clasa IK06 garantează o rezistență mecanică adecvată la impact pentru utilizarea industrială zilnică. Lampa de semnalizare Schneider Electric XB4BV5B1 are caracteristici tehnice remarcabile. Dispozitivul oferă o tensiune de izolare de 600 V (cu grad de poluare 3) în conformitate cu standardul IEC 60947-1. Conectarea se realizează cu borne cu șurub, care acceptă cabluri ≤ 2 x 1,5 mm² cu intrare de cablu în conformitate cu IEC 60947-1, sau cabluri 1 x 0,22...2 x 2,5 mm² fără intrare de cablu. Dispozitivul este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și oferă o protecție excelentă împotriva interferențelor electromagnetice: imunitate tranzitorie de 2 kV (IEC 61000-4-4), Imunitate la câmp electromagnetic de 10 V/m (IEC 61000-4-3) și protecție eficientă împotriva descărcărilor electrostatice (6 kV pe părțile metalice, 8 kV în aer pe părțile izolante conform IEC 61000-4-2). Produsul are emisii electromagnetice de clasa B conform IEC 55011, astfel încât nu provoacă interferențe semnificative cu funcționarea echipamentelor electronice din jur.
Schneider Electric Harmony XB4 - XB4BV5B1 - indicator luminos LED complet metalic, Ø22, 400 V c.a., alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB4
Materialul panoului frontal: Metal cromat
Material inel de montare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/elementului de control sau a lentilei: Alb
Informații suplimentare despre elementul de control: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Alimentare bloc de iluminare: 1,2 VA 24 V prin transformator Culoarea sursei de lumină: Albă Tensiune nominală de alimentare: 400 V c.a. la 50 Hz Caracteristici suplimentare Lățime totală (CAD): 40 mm Înălțime totală (CAD): 47 mm Adâncime totală (CAD): 90 mm Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² conexiune cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără ieșire de cablu conform IEC 60947-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tip de semnalizare: Continuu
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Parametri de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații: 2 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2, 8 kV aer (piese izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
