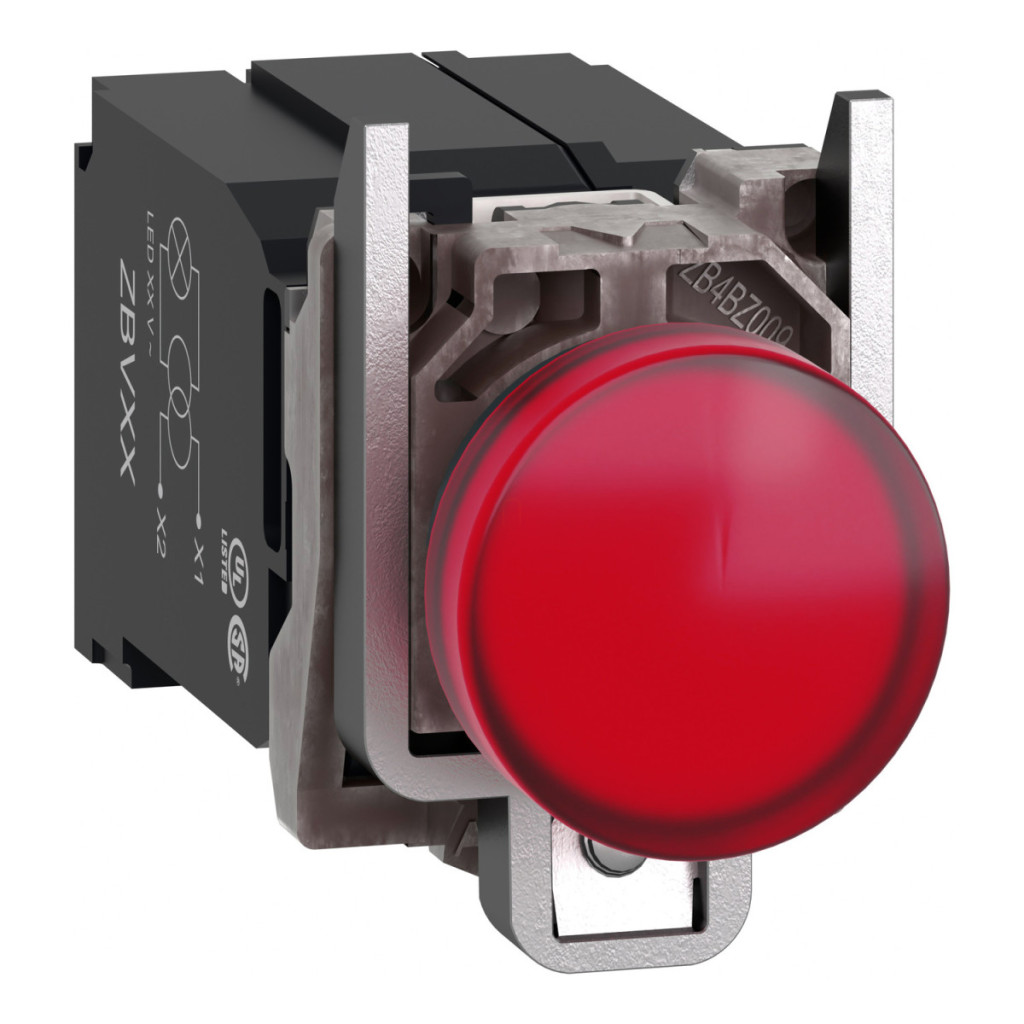

Schneider Electric Harmony XB4BV5B4 este o lampă indicatoare metalică de calitate superioară, care reprezintă alegerea perfectă pentru indicarea stării panourilor de control, a dulapurilor de comutație și a mașinilor utilizate în medii industriale. Această lampă pilot LED roșie universală face parte din familia de produse fiabile Harmony XB4, care și-a dovedit eficiența în automatizarea industrială de zeci de ani. Lampa indicatoare XB4BV5B4 are o placă frontală metalică robustă, cromată, care nu numai că îi conferă un aspect elegant, dar garantează și o durabilitate excepțională chiar și în cele mai dure medii industriale. Gulerul de montare din zamak sporește și mai mult stabilitatea ansamblului. Produsul are un design standard cu cap rotund și o lentilă roșie netedă care oferă un semnal clar și foarte vizibil. Diametrul de montare de 22,5 mm este o dimensiune standard în industrie, ceea ce îl face ușor de montat în majoritatea panourilor de control. Sursa de lumină LED universală este roșie, oferă un semnal luminos constant și continuu și are o durată de viață extrem de lungă, de 100.000 de ore la tensiune nominală și 25 °C. Lampa alimentează blocul LED cu o putere de 1,2 VA 24 V prin intermediul unui transformator. Lampa de semnalizare XB4BV5B4 are caracteristici de protecție remarcabile: are niveluri de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Aceasta înseamnă că este complet rezistentă la praf și oferă, de asemenea, protecție împotriva jeturilor puternice de apă, inclusiv echipamente de spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK06 oferă protecție împotriva impactului mecanic. Produsul este clasificat ca protecție electrică de clasa I conform IEC 60536 și are o tensiune nominală de izolare de 600 V (cu un grad de poluare de 3). Conectarea se realizează cu borne cu șurub care pot acomoda fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul are proprietăți excelente de compatibilitate electromagnetică (EMC): rezistă la tranzienți rapizi de 2 kV conform IEC 61000-4-4, impulsuri de supratensiune de 1 kV conform IEC 61000-4-5, Câmpuri electromagnetice de 10 V/m conform IEC 61000-4-3 și descărcări electrostatice de contact de 6 kV și în aer de 8 kV conform IEC 61000-4-2. Produsul are emisii electromagnetice de clasa B conform IEC 55011. Poate fi utilizat într-un interval larg de temperaturi: temperatură de funcționare de -40...55 °C și temperatură de depozitare de -40...70 °C. Este rezistent la vibrații (2 gn, f=12...500 Hz) conform IEC 60068-2-6 și șocuri (15 gn, durată = 11 ms) conform IEC 60068-2-27. Produsul este conform cu mai multe standarde internaționale, inclusiv: IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, este certificat UL și CSA.
Schneider Electric Harmony XB4 - XB4BV5B4 - lampă indicatoare LED complet metalică, Ø22, 400 V c.a., roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Lampă indicatoare
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Material colier de montare: Zamak
Tip design cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Alimentare bloc de lumină: 1,2 VA 24 V prin transformator
Culoarea sursei de lumină: Roșu
Tensiune nominală de alimentare: 400 V c.a. la 50 Hz
Date suplimentare
Lățime totală CAD: 40 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 90 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tip de semnalizare: Continuă
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C
Temperatura aerului ambiant pentru funcționare: -40…55 °C
Clasa de protecție a contactului electric: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență
Rezistență la vibrații: 2 gn (f= 12…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 15 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
