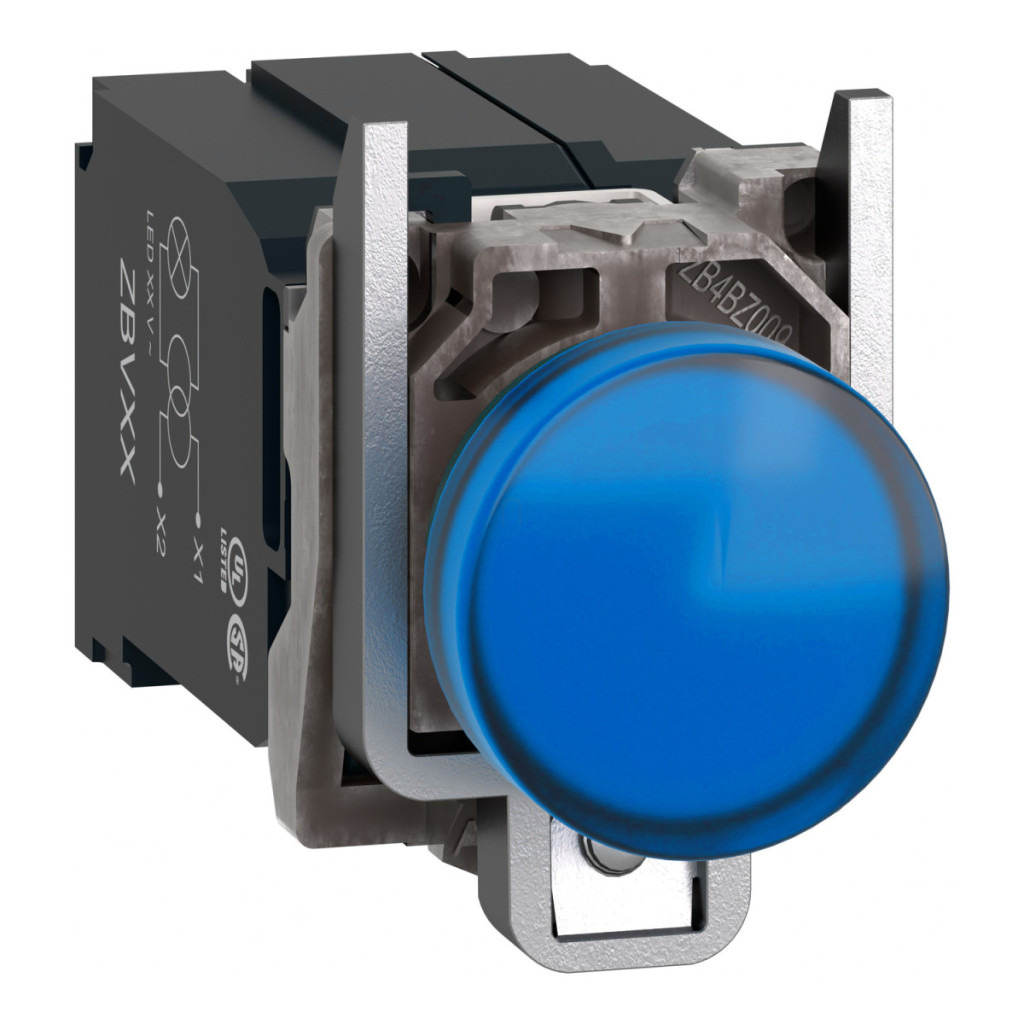

Schneider Electric Harmony XB4BV5B6 este un indicator luminos LED albastru de calitate profesională, conceput pentru utilizare în medii industriale. Acest indicator luminos din metal face parte din familia de produse Harmony XB4, cunoscută pentru fiabilitatea și durabilitatea sa în sistemele de automatizare și control. Produsul are un diametru standard de montare de 22 mm, ceea ce îl face ușor de montat în majoritatea panourilor de control industriale și a dulapurilor de comutare. Indicatorul luminos XB4BV5B6 este fabricat din materiale de înaltă calitate: are o placă frontală din metal cromat și un inel de fixare din Zamak, asigurând o durabilitate excepțională chiar și în cele mai dure medii industriale. Indicatorul luminos albastru cu lentilă netedă oferă o vizibilitate perfectă și utilizează tehnologia LED universală, care necesită o sursă de alimentare de 400 V c.a. la 50 Hz. Sursa de lumină este un LED integrat care emite lumină albastră și este alimentat de un transformator de 1,2 VA 24 V. Dispozitivul oferă o semnalizare continuă și stabilă, ideală pentru aplicații în care este necesar un feedback vizual constant. Parametrii tehnici ai lămpii indicatoare Schneider Electric XB4BV5B6 sunt impresionanți: are o tensiune de izolare de 600 V (conform IEC 60947-1, cu un grad de poluare de 3) și oferă o durată de viață de 100.000 de ore la tensiunea nominală la 25 °C. Gradul său de protecție IP este extrem de ridicat, suportând IP66, IP67, IP69 și IP69K și îndeplinește cerințele NEMA 13 și NEMA 4X. Acest produs poate rezista, de asemenea, la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Conexiunea este asigurată de borne cu șurub, care sunt potrivite pentru fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Lampa indicatoare Schneider Electric XB4BV5B6 are o rezistență excelentă la influențele mediului. Intervalul său de temperatură de funcționare este de la -40 °C la +55 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Are un grad de rezistență la impact IK06 conform IEC 50102 și o rezistență excelentă la vibrații (2 gn, f=12...500 Hz) și șocuri (15 gn, durată 11 ms). Produsul are, de asemenea, o compatibilitate electromagnetică remarcabilă: rezistență de 2 kV la tranzienți rapizi, rezistență de 10 V/m la câmpuri electromagnetice și rezistență de 6 kV la contact și 8 kV în aer la descărcări electrostatice. Lampa indicatoare XB4BV5B6 este conformă cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, CSA C22.2 Nr. 14 și UL 508, și este certificată UL și CSA, demonstrând calitatea și fiabilitatea ridicate ale produsului.
Schneider Electric Harmony XB4 - Date tehnice XB4BV5B6
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Indicator luminos
Denumirea scurtă a dispozitivului: XB4
Materialul panoului frontal: Metal cromat
Material inel de montare: Zamak
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Culoarea lentilei lămpii de semnalizare: Albastră
Informații suplimentare despre lampă: Cu lentilă netedă
Sursă de lumină: LED universal
Soclu bec: LED integrat
Alimentare bloc de lumină: 1,2 VA 24 V prin transformator
Culoarea sursei de lumină: Albastru
Tensiune nominală de alimentare: 400 V c.a. la 50 Hz
Limite de tensiune de alimentare: 407...423 V c.a.
Proprietăți mecanice
Lățime totală (CAD): 40 mm Înălțime totală (CAD): 47 mm Adâncime totală (CAD): 90 mm Dimensiuni totale: 89,6 x 40 x 46,5 mm Grosime de montare: 1-6 mm
Proprietăți electrice
Conexiuni: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tip de semnalizare: Continuă
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură de depozitare: -40 până la 70 °C
Interval de temperatură de funcționare: -40 până la55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m Standarde și certificări Standarde: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 2 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Proprietăți EMC
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
