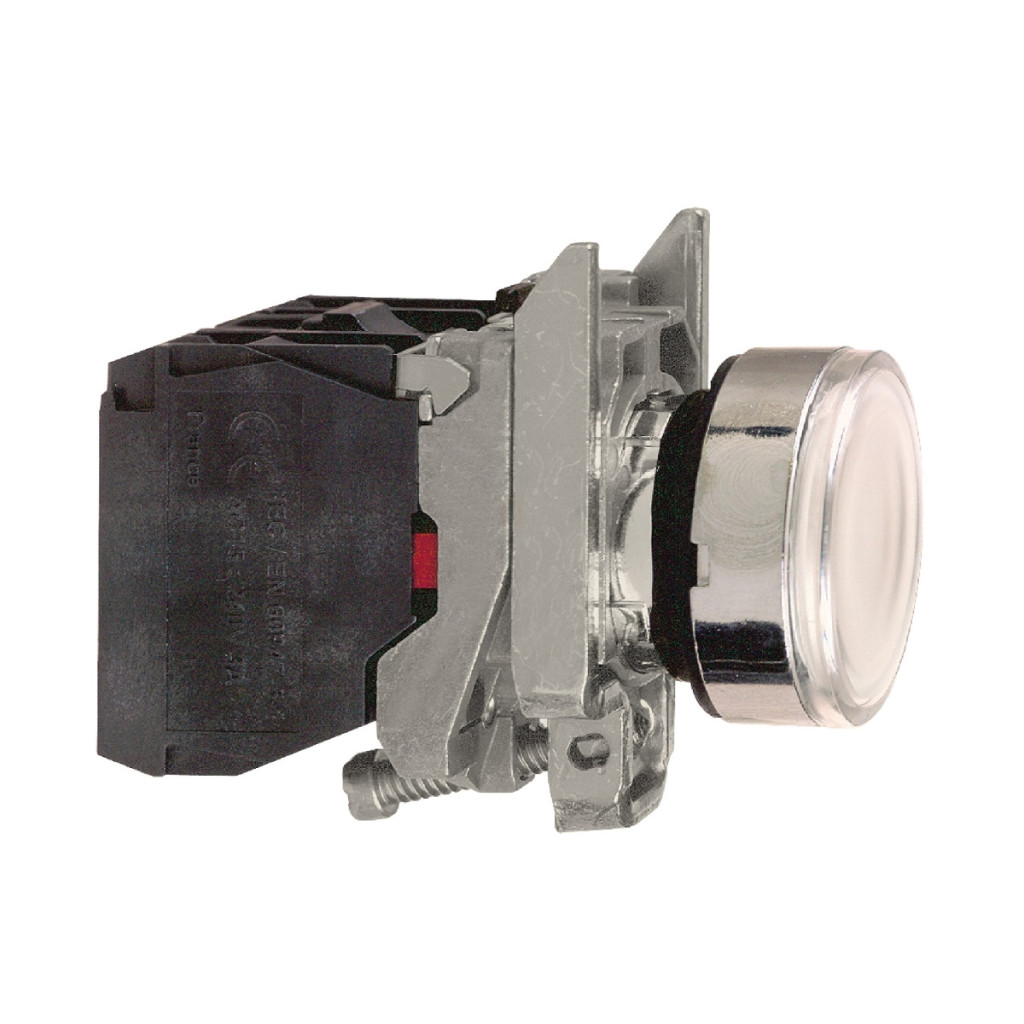

Butonul luminos Schneider Electric Harmony XB4 seria XB4BW3165 este un dispozitiv profesional de control industrial care se remarcă prin designul robust și funcționarea fiabilă. Acest buton metalic alb este alegerea ideală pentru aplicații în care feedback-ul vizual clar și funcționarea de lungă durată sunt cerințe esențiale. Produsul are parametri tehnici excelenți: cu un diametru standard de montare de 22,5 mm, se potrivește în dulapuri de comutație și panouri de control standard. Placa frontală din metal cromat și inelul de fixare Zamak asigură o durată lungă de viață chiar și în medii industriale. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, butonul XB4BW3165 este extrem de rezistent la pătrunderea prafului și a apei și poate rezista la o presiune a jetului de apă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Acest lucru îl face potrivit pentru utilizarea în condiții de mediu deosebit de dure. Butonul are un design cu revenire prin arc și o configurație de contact de 1 NO + 1 NC (un contact de închidere și unul de deschidere). Forța de acționare este de 3,5 N pentru comutarea NC și de 3,8 N pentru forța maximă. Elementul de comutare este de tip slow-break, ceea ce poate oferi avantaje de siguranță în anumite aplicații. Cursa de acționare este de 1,5 mm pentru comutarea NC și de 2,6 mm pentru comutarea NO, cu o cursă totală de 4,3 mm. Comutatorul are o durată de viață mecanică impresionantă de până la 10 milioane de cicluri de comutare, demonstrând o durabilitate excelentă. În ceea ce privește caracteristicile electrice, produsul funcționează la o tensiune nominală de alimentare de 250 V cu contacte din aliaj de argint (Ag/Ni). Curentul termic nominal convențional este de 10 A, conform IEC 60947-5-1. XB4BW3165 poate fi utilizat în diverse categorii de sarcină: 3 A la 240 V sau 6 A la 120 V în categoria AC-15 și pentru sarcini CC la 0,1 A la 600 V sau 0,27 A la 250 V în categoria DC-13. Indicele de fiabilitate electrică este foarte favorabil: Λ < 10exp(-6) la 5V și 1mA într-un mediu curat, ceea ce îl face potrivit pentru aplicații de precizie. Funcția de iluminare poate fi implementată cu un bec compatibil cu soclul BA 9s (becul nu este inclus), cu alimentare directă și o putere maximă de 2,4 W. Cablurile pot fi conectate la produs folosind terminale cu șurub, cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Cuplul de strângere al șuruburilor trebuie să fie între 0,8 și 1,2 Nm, iar acestea sunt compatibile cu mai multe tipuri de șurubelnițe (cu cap cruciform, Philips 1, Pozidriv 1, plată de 4 mm sau 5,5 mm). Punctele de conectare sunt marcate (21-22)NC și (13-14)NO în conformitate cu ISO n°1. Butonul iluminat Schneider Electric Harmony XB4BW3165 este ideal pentru aplicații industriale în care fiabilitatea, durabilitatea și feedback-ul clar sunt esențiale. Acestea includ, de exemplu, echipamente pentru mașini, panouri de control, linii de producție sau sisteme automatizate. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...55 °C), asigurând o funcționare stabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB4 - XB4BW3165 - buton complet metalic BA9s cu bec, Ø22, retur, 1NO+1NC, 250 V, alb date tehnice
Caracteristici produs
Familia de produse: Harmony XB4
Tip produs: Buton iluminat
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Formă cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Alb, închidere plată
Informații suplimentare despre actuator: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni
Conectori - blocuri terminale: Bloc terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Conectori - blocuri terminale: Bloc terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Iluminare
Sursă de lumină: Becul nu este inclus
Suport bec: BA 9s
Alimentare bloc luminos: Directă <2,4 W
Tensiune nominală de alimentare: <= 250 V
Dimensiuni și greutate
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 57 mm
Caracteristici de funcționare și mecanice
Cursă de funcționare: 1,5 mm (comutare electrică NC)
Cursa de acționare: 2,6 mm (comutare electrică NO)
Cursa de acționare: 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru comutare electrică NC
Forță de acționare: 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N·m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
Curent nominal de funcționare: 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Protecție
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție IP: IP67
Grad de protecție IP: IP69
Grad de protecție IP: IP69K
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
