Butonul iluminat XB4BW3345 din seria Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru sisteme automatizate, linii de producție și alte aplicații industriale. Acest buton verde, rotund, cu suprafață plană, este sinonimul fiabilității și durabilității, garantate de deceniile de experiență și inovație ale Schneider Electric. Modelul XB4BW3345 are un diametru de montare de 22,5 mm, care respectă standardele industriale, fiind ușor de montat în majoritatea panourilor de control. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Iluminarea este asigurată de un bec cu soclu BA 9s, alimentat de un transformator încorporat de 1,2 VA, 6V. Dispozitivul are o tensiune nominală de alimentare de 220-240V AC, 50/60 Hz. Acest buton iluminat are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care funcționează pe principiul întreruperii lente. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și o durată lungă de viață. Produsul are deschidere pozitivă, care este conformă cu apendicele K al standardului IEC 60947-5-1. Conexiunile sunt realizate cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22-2 x 2,5 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Modelul Schneider Electric XB4BW3345 are proprietăți mecanice și electrice remarcabile. Durata de viață mecanică a butonului este de 10 milioane de cicluri de comutare. Dispozitivul are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o tensiune nominală de rezistență la impulsuri de 6 kV, în conformitate cu standardul IEC 60947-1. Curentul nominal de funcționare al produsului variază în funcție de categorii: în aplicații AC-15, 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V; în aplicații DC-13, 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V. Durata de viață electrică este, de asemenea, impresionantă, cu 1 milion de cicluri de comutare în diverse condiții de încărcare. Produsul are o protecție excelentă împotriva influențelor externe ale mediului. Acesta are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și jeturi de apă și poate rezista la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). Produsul are clasificare NEMA 13 și NEMA 4X, rezistență la impact IK06 și poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +55 °C. Aceste caracteristici fac din modelul XB4BW3345 alegerea ideală pentru medii în care se preconizează umiditate ridicată, praf sau lichide.

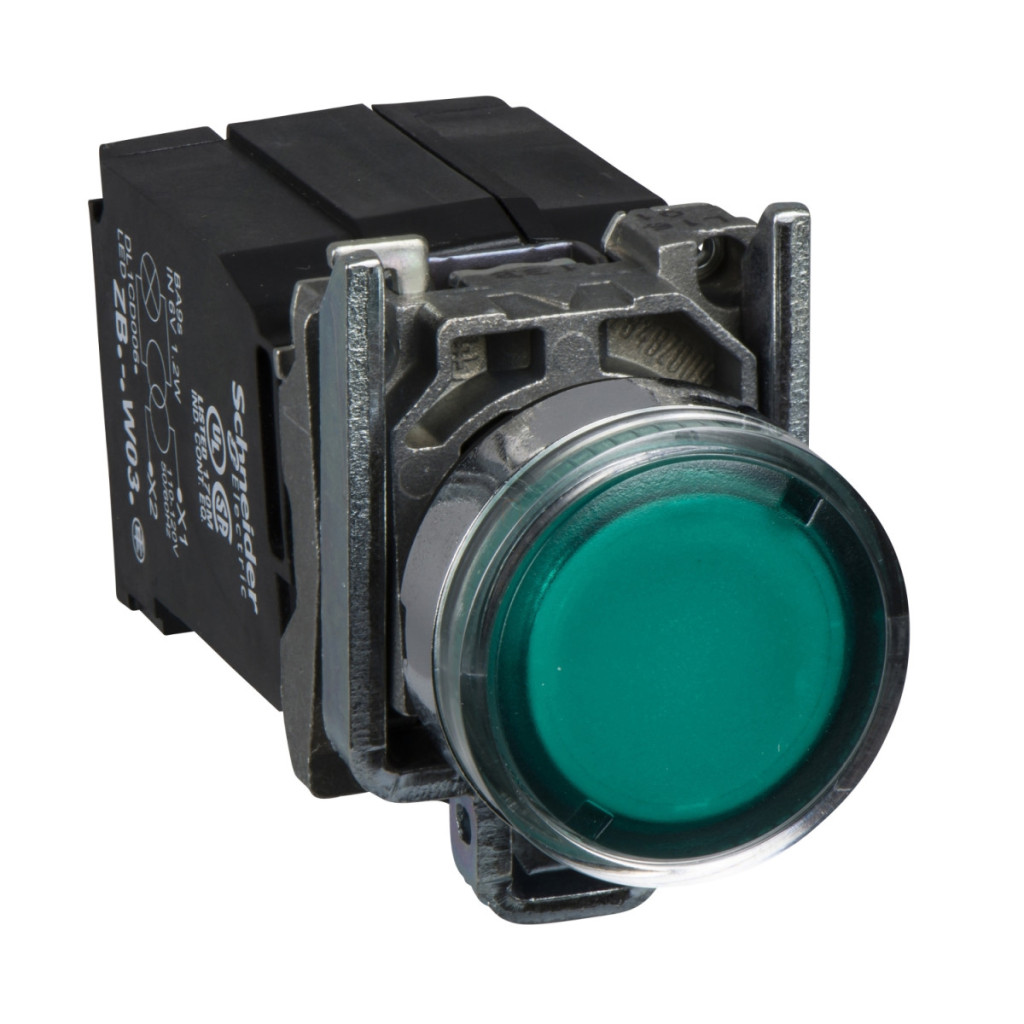

Schneider Electric Harmony XB4 - XB4BW3345 - întrerupător complet metalic BA9s, Ø22, retur, 1NO+1NC, 230 V c.a., verde date tehnice
Date de bază
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, suprafață plană
Informații suplimentare despre acționare: Lentilă netedă
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Cursă de funcționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC, 3,8 N Durată de viață mecanică: 10.000.000 de cicluri Caracteristici electrice Sursă de lumină: Lampă incandescentă Suport lampă: BA 9s Alimentare bloc de lumină: Cu transformator încorporat, 1,2 VA 6 V
Tensiune nominală de alimentare: 220...240 V CA 50/60 Hz
Conexiuni: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, 1 x 0,22...2 x 2,5 mm² papuci de cablu conform IEC 60947-1 Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1. Durată de viață electrică: 1.000.000 de cicluri în diverse categorii de sarcină, conform IEC 60947-5-1 Anexa C
Caracteristici fizice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Descrierea terminalelor conform ISO: (21-22)NC, (13-14)NO
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1, șurubelnița Pozidriv 1, șurubelnița plată Ø 4 mm, șurubelnița plată Ø 5,5 mm
Caracteristici de mediu
Grad de protecție: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Temperatura ambiantă de funcționare: -40...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Deschidere pozitivă: În conformitate cu IEC 60947-5-1, Anexa K. Tipul semnalului: Continuu.
