Butonul luminos XB4BW3365 din gama de produse Schneider Electric Harmony XB4 reprezintă o soluție remarcabilă în categoria elementelor de comandă industriale fiabile. Acest buton iluminat complet, cu carcasă metalică, este alegerea ideală pentru mediile industriale, unde durabilitatea și fiabilitatea sunt cerințe de bază. Dispozitivul, realizat cu fațadă din metal cromat și inel de fixare din Zamak, nu este doar rezistent, ci conferă și un aspect estetic panoului de comandă. Butoanul de comandă de culoare verde, cu design încastrat (flush), se poate monta într-o gaură standard de 22,5 mm, fiind astfel compatibil cu majoritatea aplicațiilor industriale. Mecanismul de revenire cu arc (spring return) asigură revenirea automată a butonului în poziția inițială după apăsare. Configurația contactelor este 1NO+1NC, adică conține un contact de închidere și unul de deschidere, ceea ce asigură opțiuni versatile de control. Contactele cu deschidere lentă (slow-break) pot suporta un curent termic convențional de 10 A măsurat în aer liber, în conformitate cu standardul IEC 60947-5-1. La o tensiune nominală de alimentare de 250 V, contactele pot comuta 3 A în modul de funcționare 240 V CA-15 sau chiar 6 A în modul de funcționare 120 V CA-15, ceea ce reprezintă o putere suficientă pentru majoritatea aplicațiilor industriale. Funcția de iluminare dispune de un soclu BA 9s, în care se poate introduce un bec achiziționat separat (produsul nu include becul). Unitatea de iluminare necesită o alimentare directă de <2,4 W. Parametrii tehnici ai butonului sunt impresionanți: are o cursă de acționare de 1,5 mm (schimbare de stare NC), 2,6 mm (schimbare de stare NO) și 4,3 mm în total, în timp ce forța de acționare este de 3,5 N la schimbarea de stare NC și de 3,8 N în general. Durata de viață mecanică este excepțională, de 10 milioane de cicluri de comutare, iar durata de viață electrică este de 1 milion de cicluri în condiții de încărcare diferite. Conectările se realizează cu cleme cu șurub, care pot fi utilizate chiar și cu cabluri de 2 x 1,5 mm² cu capăt de cablu sau cu cabluri de 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere al șuruburilor este de 0,8..,1,2 Nm și sunt compatibile cu diverse tipuri de șurubelnițe (cu cap cruciform, Pozidriv, plat). Produsul are caracteristici de protecție remarcabile: protecție IP66, IP67, IP69, IP69K conform IEC 60529, precum și clasificare NEMA 13 și NEMA 4X. Rezistența la impact IK06 și rezistența la spălare cu presiune înaltă de 7000000 Pa la o temperatură de 55 °C sporesc și mai mult fiabilitatea produsului în condiții extreme. Intervalul de temperatură de funcționare este de -40...+55 °C, astfel încât poate fi utilizat în majoritatea mediilor industriale. Produsul este conform cu numeroase standarde internaționale, printre care UL 508, IEC 60947-5-1, CSA C22.2 No 14, și deține certificări CSA, LROS, BV, UL și DNV. Butoanul luminos Schneider Electric XB4BW3365 este alegerea perfectă pentru sistemele de automatizare industrială, panourile de control și toate aplicațiile în care sunt necesare elemente de comandă fiabile, durabile și ușor vizibile.

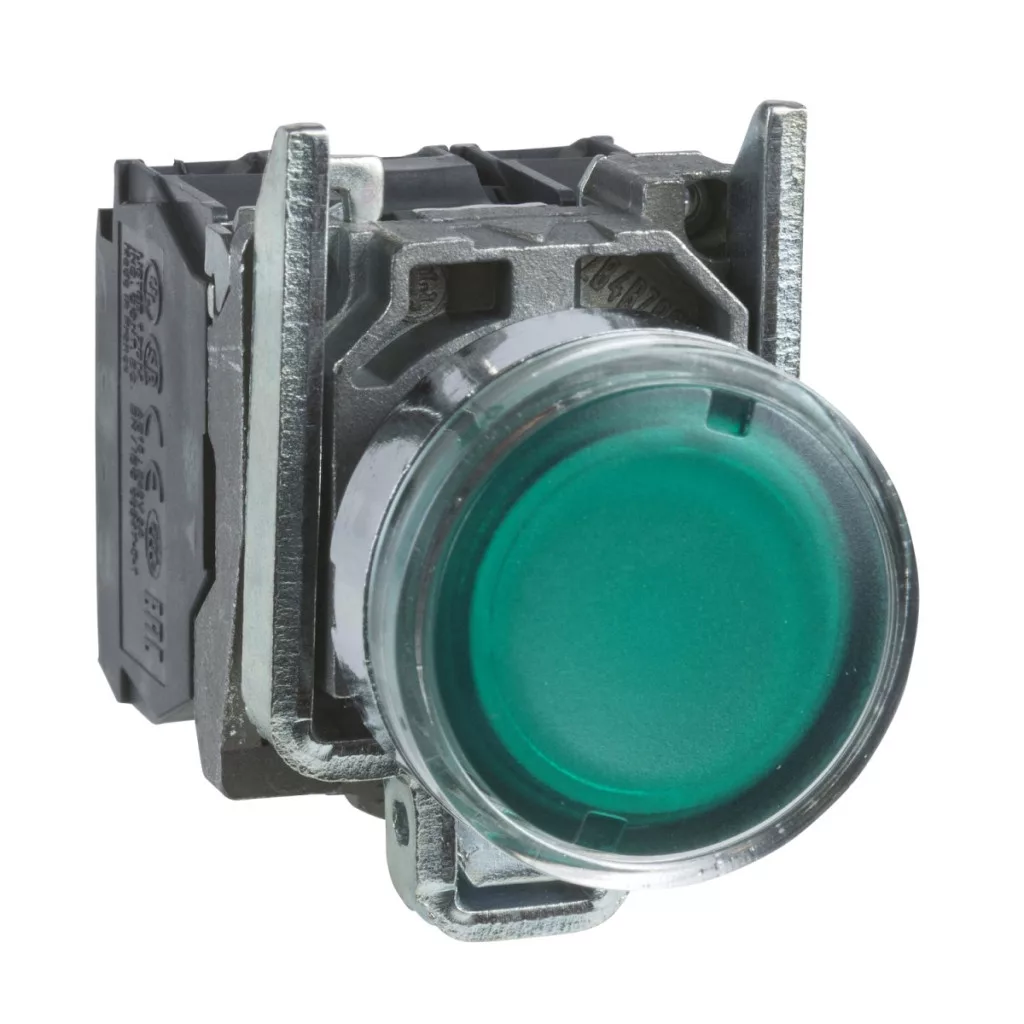

Schneider Electric Harmony XB4 - XB4BW3365 - buton luminos complet din metal cu bec BA9s, Ø22, cu revenire, 1NO+1NC, 250V, verde date tehnice
Caracteristici principale
Tipul produsului: Buton iluminat
Gama de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4
Material față: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Verde încastrat
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Conexiuni - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Clemă cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: Becul nu este inclus
Duză pentru bec: BA 9s
Alimentarea blocului de iluminat: Directă <2,4 W
Tensiune nominală de alimentare: <= 250 V
Curent termic nominal în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC)
2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbare de stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Forma capului șurubului: cruciformă, compatibilă cu șurubelnița Philips nr. 1
Cruciformă, compatibilă cu șurubelnița Pozidriv nr. 1
Canelată, compatibilă cu șurubelnița plată cu diametrul de 4 mm
Canelat, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Fuzibil de tip gG de 10 A conform IEC 60947-5-1
Grade de protecție și rezistență
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului din mediul de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificate
Standarde: UL 508
JIS C8201-5-1
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-5-5
IEC 60947-1
CSA C22.2 nr. 14
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds shipping register)
BV
Listat UL
DNV
Caracteristici fizice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 57 mm
Descrierea contactelor ISO nr. 1: (13-14)NO
(21-22)NC
