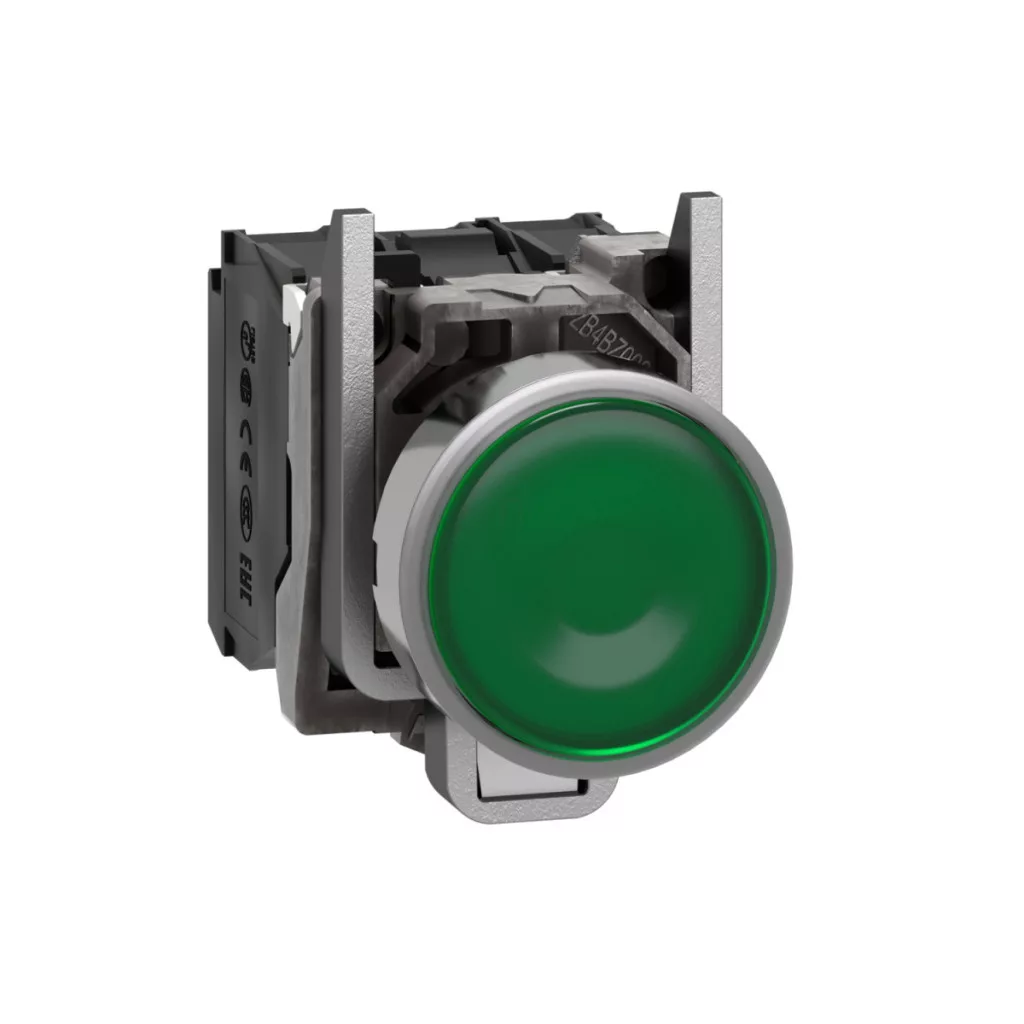

Modelul XB4BW33B5 din gama Schneider Electric Harmony XB4 este un buton luminos cu LED universal, de înaltă calitate, conceput pentru utilizarea în medii industriale și în panouri de comandă. Acest buton iluminat, de culoare verde, cu carcasă din metal cromat, reprezintă fiabilitatea și durabilitatea seriei Harmony, asigurând în același timp o funcționare intuitivă în diverse sisteme de automatizare industrială. Produsul are un diametru standard de montare de 22,5 mm, ceea ce îl face compatibil cu majoritatea panourilor de control și carcaselor industriale. Capul butonului, rotund, cu suprafață netedă și de culoare verde, este ușor de remarcat pe panoul de comandă, în timp ce iluminarea LED universală încorporată indică în mod clar starea acestuia, sporind astfel siguranța operatorului și transparența proceselor. LED-ul integrat al produsului funcționează cu o tensiune de alimentare de 24 V AC/DC, la o frecvență de 50/60 Hz, și are un consum de curent de doar 18 mA. Butoanul XB4BW33B5 este echipat cu 1 contact NO (închizător) și 1 contact NC (deschizător), ceea ce îl face versatil în utilizarea în circuitele de control. Din punct de vedere tehnic, butonul Harmony XB4BW33B5 oferă performanțe remarcabile. Dispozitivul are grad de protecție IP66, IP67, IP69 și IP69K, ceea ce asigură o protecție excepțională împotriva prafului, apei și spălării cu presiune ridicată (până la 7000000 Pa la 55 °C). Datorită clasificării NEMA 13 și NEMA 4X, este extrem de rezistent la diverse influențe de mediu. Rezistența la impact IK06 oferă o protecție suplimentară împotriva impacturilor fizice. Butonul poate fi acționat într-un interval de temperatură cuprins între -40 °C și +70 °C, ceea ce îl face adecvat și pentru utilizarea în medii extreme. Modelul XB4BW33B5 rezistă la vibrații de 5 g (în intervalul 2-500 Hz) și chiar la șocuri de până la 50 g, ceea ce asigură o durabilitate mecanică excepțională. În ceea ce privește caracteristicile electrice, produsul are un curent termic convențional de 10 A măsurat în aer liber, conform standardului IEC 60947-5-1. Tensiunea de izolație este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, conform standardului IEC 60947-1. Butoanul poate comuta o intensitate a curentului de 3 A la o tensiune de 240 V în categoria de utilizare AC-15, precum și 0,55 A la o tensiune de 125 V în categoria DC-13. Produsul are o durată de viață mecanică impresionantă de 10 milioane de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Durata de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri de comutare în cazul aplicațiilor AC-15 (la o frecvență de funcționare sub 3600 de cicluri/oră și un factor de încărcare de 0,5). Produsul este conform cu numeroase standarde și certificări internaționale, printre care: IEC 60947-5-1, CSA C22.2 No 14, UL 508, și deține certificări CSA, LROS, BV, UL, DNV.
Schneider Electric Harmony XB4 - XB4BW33B5 - buton luminos LED complet din metal, Ø22, cu revenire, 1NO+1NC, 24 V c.a./c.c., verde - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Tipul acționării: Revenire cu arc
Profil acționare: Verde neted
Informații suplimentare acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Deschidere lentă
Conectori - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu, conform IEC 60947-1
Clemă cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1
Sursă de lumină: LED universal
Duză pentru bec: LED integrat
Tensiune nominală de alimentare: 24 V AC/DC, 50/60 Hz
Descrierea bornelor ISO nr. 1: (21-22)NC
(13-14)NO
Caracteristici de performanță
Cursă de acționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbare stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cu canelură în cruce, compatibil cu șurubelnița Philips nr. 1
Cu canelură în cruce, compatibil cu șurubelnița Pozidriv nr. 1
Canelat, compatibil cu șurubelnița plată de 4 mm
Canelat, compatibil cu șurubelnița plată de 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Date electrice
Protecție la scurtcircuit: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tipul de protecție: TH
Temperatura de depozitare: -40...70 °C
Temperatura de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1
JIS C8201-5-1
IEC 60947-5-5
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-1
UL 508
JIS C8201-1
Certificate de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
