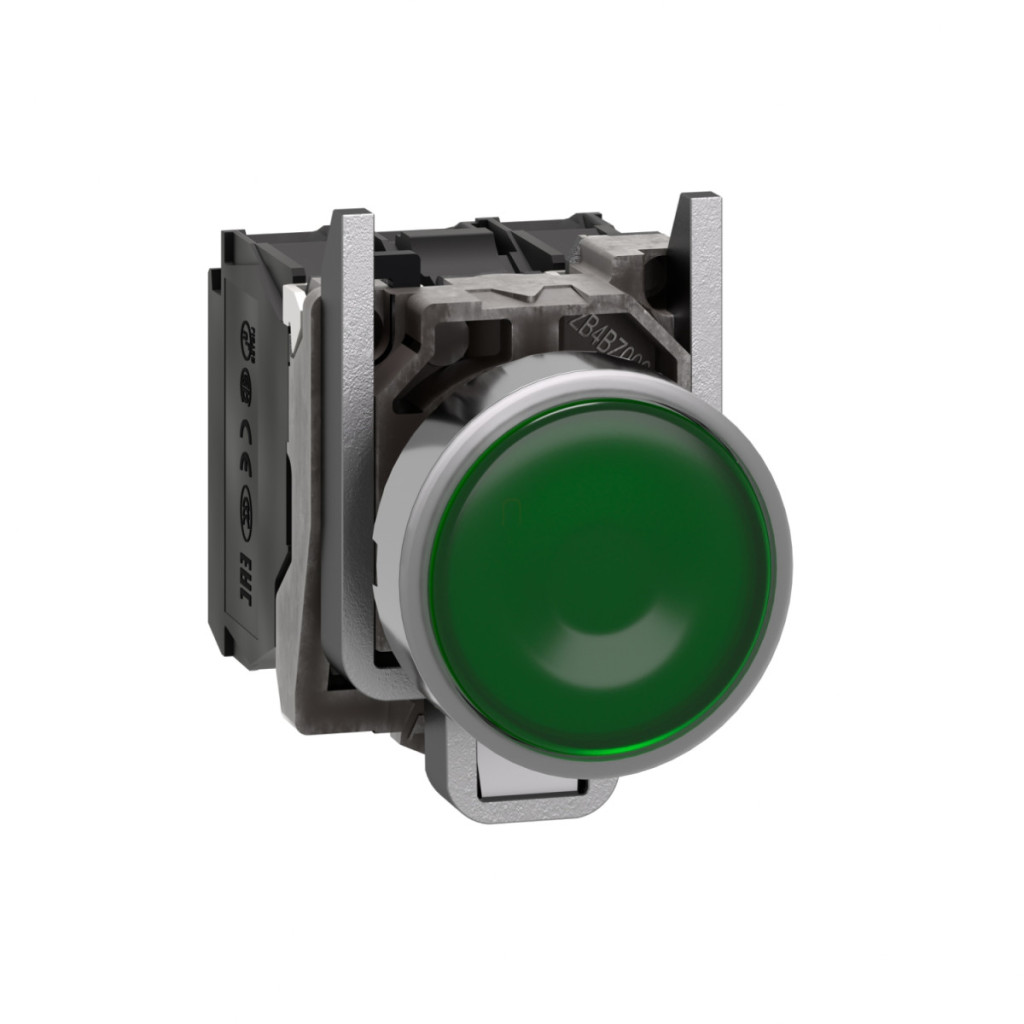

Gama de produse Schneider Electric Harmony XB4 Butonul iluminat XB4BW33M5 este un dispozitiv de control industrial de calitate superioară, fiind alegerea perfectă pentru orice aplicație în care fiabilitatea și durabilitatea sunt esențiale. Acest buton iluminat din metal, de culoare verde, este dotat cu iluminare LED universală, asigurând o vizibilitate excelentă în orice mediu. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm și are o placă frontală din metal cromat și un inel de fixare din Zamak, asigurând o durabilitate și o rezistență remarcabile chiar și în cele mai dure medii industriale. Butonul are o suprafață netedă a lentilei, care oferă o senzație plăcută și un feedback vizual clar. Butonul are o funcție de revenire cu arc, asigurând o funcționare rapidă și fiabilă. Produsul este disponibil cu o configurație de contact 1 NO + 1 NC și are contacte cu rupere lentă din aliaj de argint (Ag/Ni) pentru o durată lungă de viață. XB4BW33M5 este echipat cu un LED universal integrat care funcționează la 230-240 V c.a., 50/60 Hz. LED-ul are un consum de curent de numai 14 mA și poate atinge o durată de viață de până la 100.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C. Conectarea se face cu borne cu șurub, care permit conectarea cablurilor ≤ 2 x 1,5 mm² cu manșoane sau a cablurilor 1 x 0,22-2 x 2,5 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Cursa de acționare este de 4,3 mm, iar forța de acționare este între 3,5 și 3,8 N, asigurând o utilizare ergonomică. Harmony XB4BW33M5 are caracteristici mecanice și electrice impresionante: o durată de viață mecanică de 10 milioane de cicluri, fiabilitate electrică ridicată (Λ < 10exp(-6) la 5V și 1 mA) și o gamă largă de temperaturi de funcționare (-40°C până la +70°C). Produsul are clase de protecție remarcabile: IP66, IP67, IP69, IP69K, precum și NEMA 13 și NEMA 4X, ceea ce îl face rezistent la curățarea cu jet de apă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Dispozitivul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14 și alte câteva standarde industriale relevante, și are diverse certificări, cum ar fi CSA, UL, BV, LROS și DNV. Butonul este rezistent la vibrații (5 gn, f=2-500 Hz) și șocuri mecanice (30/50 gn), compatibil electromagnetic (10 V/m) și oferă o protecție excelentă împotriva descărcărilor electrostatice (6/8 kV). Protecția împotriva scurtcircuitelor a modelului XB4BW33M5 poate fi realizată cu o siguranță de tip gG de 10 A, curentul termic convențional de răcire cu aer liber este de 10 A conform IEC 60947-5-1, iar tensiunea de izolație este de 600 V (grad de poluare 3).
Schneider Electric Harmony XB4 - XB4BW33M5 - buton iluminat cu LED, complet metalic, Ø22, retur, 1NO+1NC, 230 V c.a., verde date tehnice
Specificații generale
XB4BW33M5, parte a gamei de produse Harmony XB4, este un buton iluminat cu capac metalic verde. Denumire scurtă a produsului: XB4.
- Material placă frontală: metal cromat
- Material inel de montare: Zamak
- Diametru de montare: 22,5 mm
- Tip cap: standard
- Formă cap indicator: Rotundă
- Tip acționare: Revenire cu arc
- Profil acționare: Verde netedă
- Informații suplimentare despre acționare: Lentilă netedă
Caracteristici electrice
Contacte:
- Tip și compoziție contact: 1 NO + 1 NC
- Funcționare contact: Întrerupere lentă
- Material contact: Aliaj de argint (Ag/Ni)
- Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
- Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1
Iluminare:
- Sursă de lumină: LED universal
- Suport lampă: LED integrat
- Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
- Consum de curent: 14 mA
- Tip semnal: Continuu
- Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
- Înălțime: 47 mm
- Lățime: 30 mm
- Adâncime: 57 mm
- Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă de funcționare completă)
- Forță de funcționare: 3,5 N pentru schimbarea stării electrice NC, 3,8 N
- Durată de viață mecanică: 10.000.000 de cicluri
- Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Parametri de protecție și mediu
- Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
- Grad de protecție NEMA: NEMA 13, NEMA 4X
- Grad de rezistență la impact IK: IK06 conform IEC 50102
- Temperatură ambiantă în timpul depozitării: -40...70 °C - Temperatura ambiantă în timpul funcționării: -40...70 °C - Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536 - Tratament de protecție: TH Certificate și standarde de conformitate: UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
- Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență
- Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
- Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
