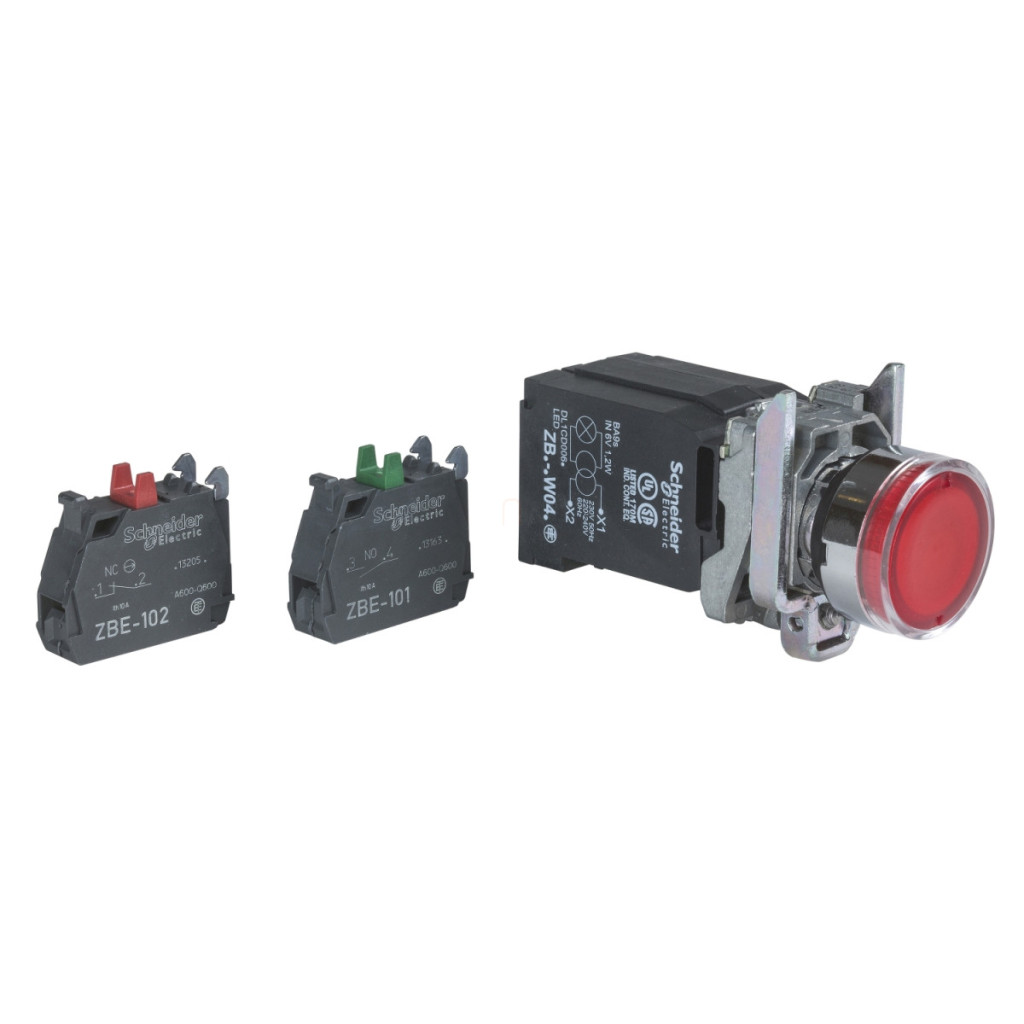

Schneider Electric Harmony XB4 - XB4BW3435 - buton cu bec metalic BA9 complet, Ø22, retur, 1NO+1NC, 120VAC, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul capului: Metal cromat
Material colier de montare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu, încastrat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Sursă de lumină: Lampă incandescentă
Tip soclu: BA 9s
Alimentare unitate de iluminat: 1,2 VA 6 V prin transformator încorporat
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Distanța între borne ISO n°1: (13-14)NO, (21-22)NC
Cursă de acționare: 1,5 mm (comutare NC), 2,6 mm (comutare NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru comutare NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Conformitate și certificări
Standarde: CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu o accelerație de semiondă conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
