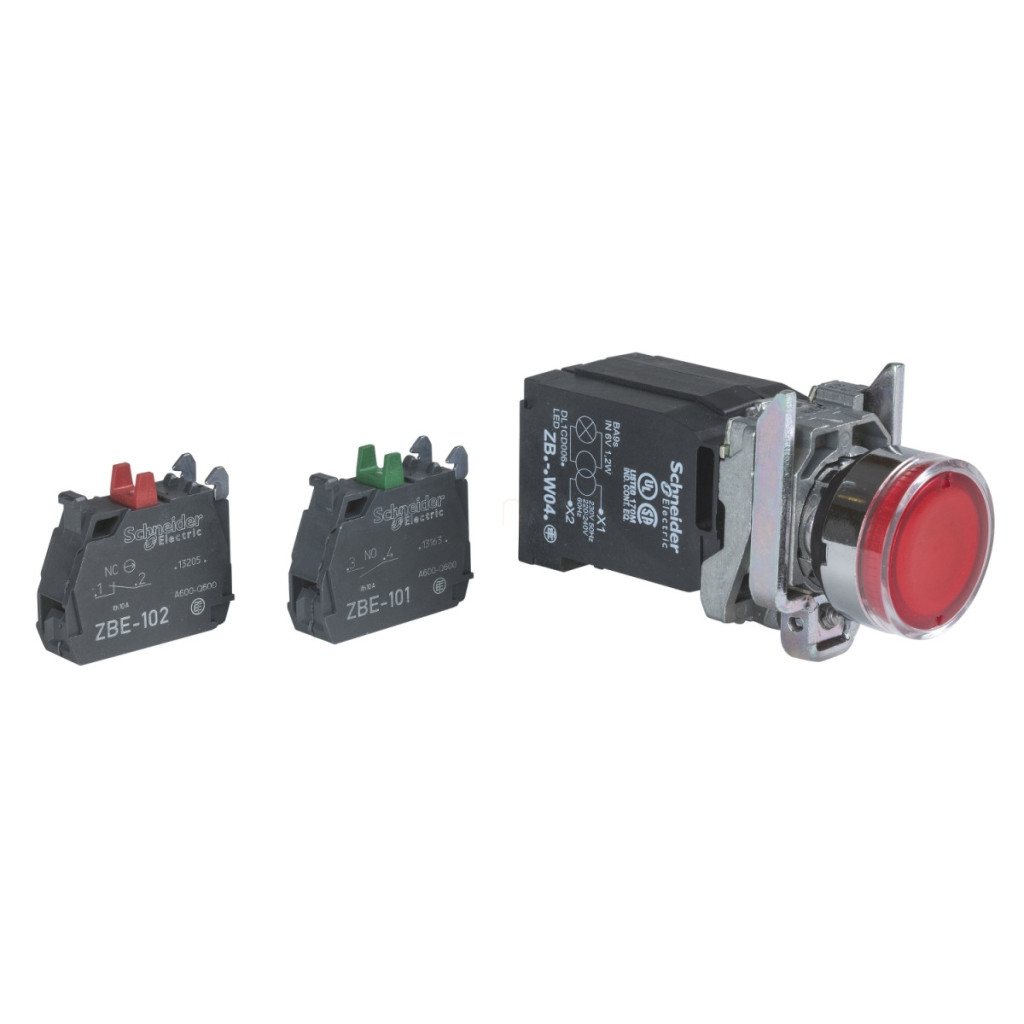

Butonul iluminat Schneider Electric Harmony XB4BW3445 este o componentă fiabilă și durabilă pentru sisteme de control, concepută special pentru medii industriale. Produsul face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru calitatea și durabilitatea sa. Acest buton roșu cu revenire prin arc este alegerea perfectă pentru aplicații în care feedback-ul vizual este important pentru operator. Modelul XB4BW3445 are un diametru de montare de 22,5 mm, ceea ce îl face ușor de instalat în majoritatea dulapurilor industriale standard și a panourilor de control. Produsul este fabricat cu o placă frontală din metal cromat și un inel de fixare din zamak, care oferă o rezistență mecanică excelentă. Butonul este rotund, roșu, plat și are o lentilă netedă iluminată de o lampă incandescentă. Iluminarea este asigurată de un transformator încorporat de 1,2 VA, 6 V, cu o tensiune de alimentare de 220...240 V c.a., care garantează o vizibilitate excelentă în diferite condiții de iluminare. Acest buton are o configurație de contact 1NO+1NC, care permite o aplicare versatilă. Contactele cu rupere lentă sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o durată lungă de viață și o funcționare fiabilă. Conectarea se face cu borne cu șurub care acceptă maximum 2 fire de 1,5 mm² cu capete de cablu sau 1 fir de 0,22...2 fire de 2,5 mm² fără capete de cablu. Produsul are clasele de protecție IP66, IP67, IP69 și IP69K, oferind o protecție excepțională împotriva prafului și a apei, permițând utilizarea acestuia chiar și în cele mai exigente medii industriale, unde echipamentele pot fi curățate cu spălare de înaltă presiune (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Durabilitatea excepțională a butonului iluminat Schneider Electric XB4BW3445 este demonstrată de durata de viață mecanică de 10 milioane de cicluri de comutare și durata de viață electrică de 1 milion de cicluri de comutare (în diverse condiții de încărcare). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14. De asemenea, are certificări CSA, LROS, BV, UL și DNV. Butonul prezintă o rezistență remarcabilă la vibrații (5 gn, f= 2...500 Hz) și o rezistență remarcabilă la impact (30 gn, durată 18 ms, sau 50 gn, durată 11 ms pentru accelerație cu semiondă sinusoidală). Toate aceste caracteristici fac din butonul iluminat Schneider Electric XB4BW3445 alegerea ideală pentru aplicații de automatizare industrială, control al proceselor și tehnologie de control, unde fiabilitatea și durata lungă de viață sunt cerințe esențiale.
Schneider Electric Harmony XB4 - XB4BW3445 - buton complet metalic BA9s cu bec, Ø22, retur, 1NO+1NC, 230 V c.a., roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, plat
Informații suplimentare despre acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Sursă de lumină: Lampă incandescentă
Suport bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Tensiune nominală de alimentare [Us]: 220...240 V c.a., 50/60 Hz
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Caracteristici electrice
Conexiune terminală: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (13-14)NO (21-22)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform anexei K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibilă cu șurubelnița Philips 1, compatibilă cu șurubelnița Pozidriv 1, compatibilă cu șurubelnița plată Ø 4 mm, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Caracteristici de mediu
Nivel de protecție: IP66, IP67, IP69, IP69K conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Tratament de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Conformitate și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
