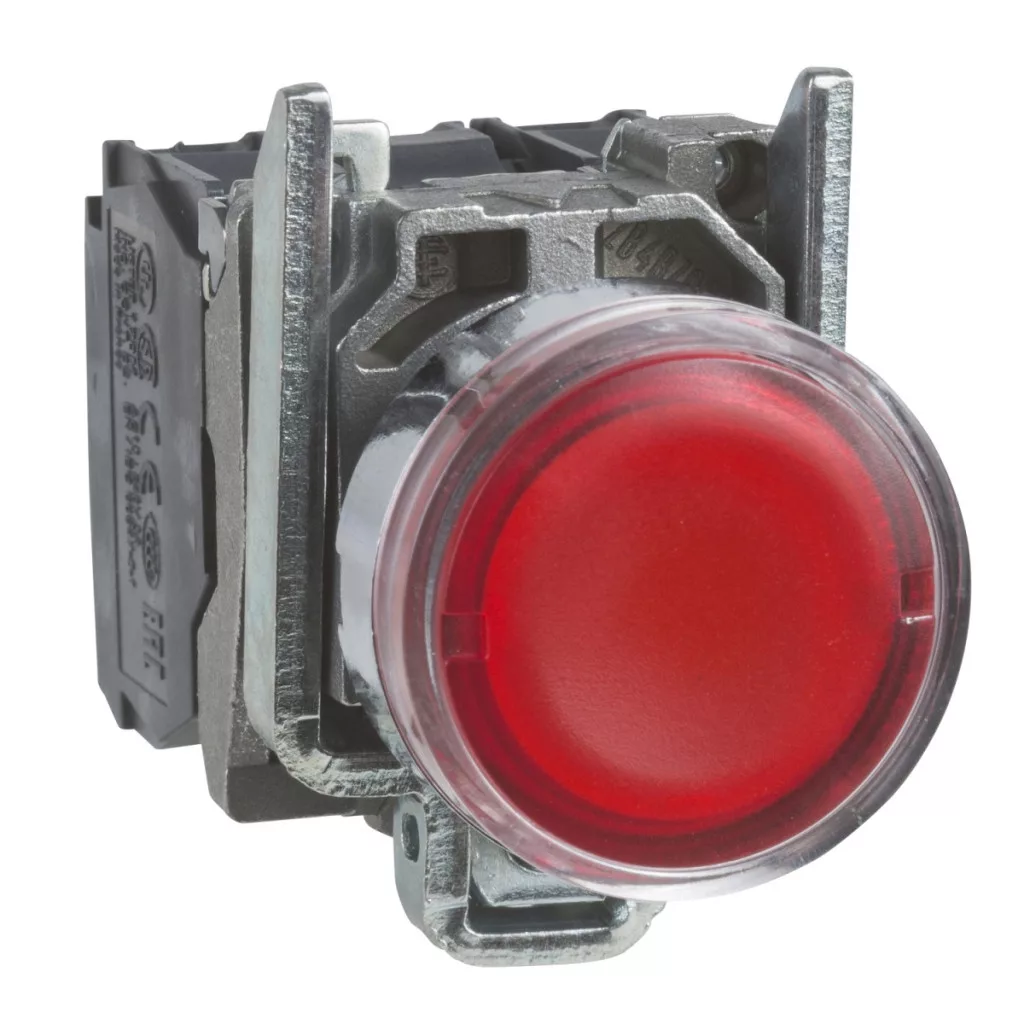

Modelul Schneider Electric Harmony XB4BW3465 este un buton de comandă iluminabil, de calitate superioară, de culoare roșie, care reprezintă o soluție excelentă în domeniul automatizării și controlului industrial. Acest buton cu revenire prin arc, cu carcasă complet metalică, este alegerea perfectă pentru medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Produsul face parte din gama Schneider Electric Harmony XB4, care este larg recunoscută printre elementele de control utilizate în industrie. Butoanul XB4BW3465 are un diametru de montare de 22,5 mm, care corespunde standardelor industriale, astfel încât poate fi integrat cu ușurință în sistemele existente. Fața frontală din metal cromat și inelul de fixare din zamak asigură o durată lungă de viață chiar și în cele mai dure medii industriale. Dispozitivul are grad de protecție IP66, IP67, IP69 și IP69K, ceea ce asigură o protecție excepțională împotriva pătrunderii prafului și a apei, precum și rezistență la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Modelul XB4BW3465 are o configurație de contacte 1 NO (închizător) + 1 NC (deschizător), realizate din aliaj de argint (Ag/Ni) și care funcționează pe principiul slow-break (deschidere lentă). Dispozitivul are și funcție de deschidere pozitivă, conform prevederilor din anexa K a standardului IEC 60947-5-1. Contactele pot fi conectate cu borne cu șurub și sunt adecvate pentru cabluri cu secțiune de până la 2 × 1,5 mm² cu capete de cablu, respectiv 1 × 0,22...2 × 2,5 mm², fără capete de cablu, în conformitate cu standardul IEC 60947-1. La o tensiune nominală de alimentare de 250 V, produsul are un curent termic convențional în aer liber de 10 A. În ceea ce privește funcția de iluminare, produsul poate fi iluminat, însă becul nu face parte din pachet. Becul care se utilizează are soclu BA 9s, unitatea de iluminare este alimentată direct, cu o putere consumată de mai puțin de 2,4 W. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în condiții de încărcare diferite. Pentru acționarea butonului este necesară o forță de 3,5 N pentru comutarea în starea NC și de 3,8 N pentru acționarea completă, iar cursa totală de acționare este de 4,3 mm. Produsul are un cap rotund standard și un buton de acționare roșu, încastrat, prevăzut cu o lentilă netedă. Butonul Schneider Electric XB4BW3465 respectă numeroase standarde și certificări, inclusiv IEC 60947-5-5, CSA C22.2 No 14, UL 508 și multe alte standarde internaționale, ceea ce atestă calitatea și fiabilitatea produsului. De asemenea, dispune de certificări CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV. Dispozitivul, cu o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 57 mm, se integrează perfect în panourile industriale standard și are o rezistență ridicată la vibrații și șocuri, rezistând la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și chiar la șocuri de până la 50 gn (durată de 11 ms) conform standardului IEC 60068-2-27.
Schneider Electric Harmony XB4 - XB4BW3465 - buton luminos complet din metal cu bec BA9s, Ø22, cu revenire, 1NO+1NC, 250V, roșu - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Buton iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Roșu încastrat
Informații suplimentare despre acționator: Cu lentilă netedă
Contacte și conexiuni
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Conexiuni - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Clemă cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Date privind iluminatul
Sursă de lumină: Becul nu este inclus
Duză pentru bec: BA 9s
Alimentare bloc de iluminat: Directă <2,4 W
Tensiune nominală [Us]: <= 250 V
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 57 mm
Descrierea bornelor ISO nr. 1: (21-22)NC, (13-14)NO
Caracteristici de protecție și funcționare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: conform anexei K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,5 N comutare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: 10 A siguranță fuzibilă de tip gG conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde aplicabile: IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de funcționare: -40...55 °C
Temperatura de depozitare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
