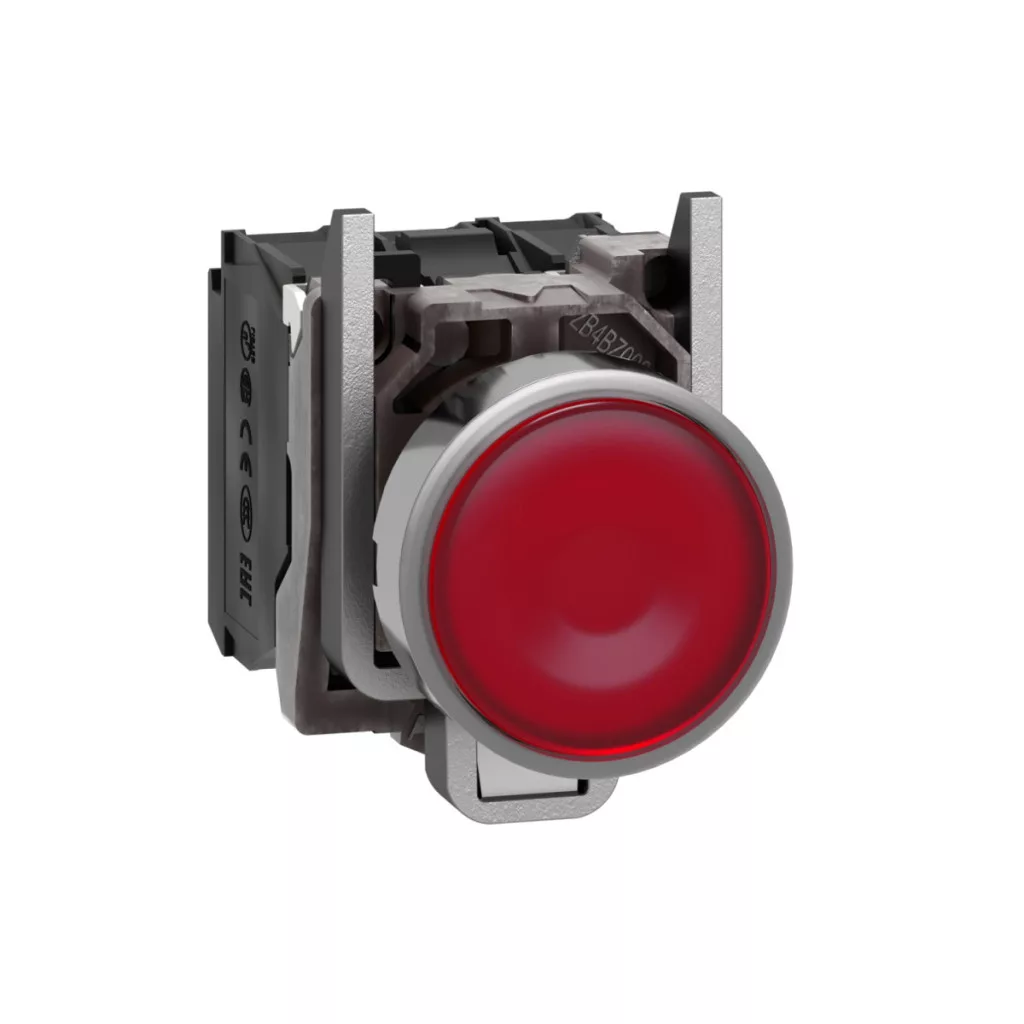

Butonul luminos cu LED XB4BW34B5 din seria Harmony XB4 de la Schneider Electric este un element de comutare industrial de înaltă calitate, care îmbină designul robust cu funcționarea fiabilă. Acest buton de comandă de culoare roșie, cu cap de acționare încastrat, este alegerea ideală pentru mediile industriale în care este necesar un feedback vizibil pentru o funcționare sigură. Produsul cu numărul de model XB4BW34B5 este echipat cu un LED universal de 24 V CA/CC, care asigură o durată lungă de viață. Butoanul are o lentilă netedă și, ca parte a seriei metalice Harmony XB4, este fabricat din materiale de calitate superioară: fațadă metalică cromată și inel de fixare din Zamak. Produsul poate fi montat într-o gaură standard cu diametrul de 22,5 mm, fiind astfel compatibil cu majoritatea aplicațiilor industriale. Dispozitivul are 1 contact de închidere (NO) și 1 contact de deschidere (NC), care asigură o funcționare cu revenire prin arc. Conectarea cu borne cu șurub permite conectarea cu sau fără capete de cablu, în conformitate cu standardul IEC 60947-1. Parametrii tehnici ai produsului sunt extrem de convingători: înălțimea de 47 mm, lățimea de 30 mm și adâncimea de 57 mm caracterizează designul compact. Contactele sunt fabricate din aliaj de argint (Ag/Ni), iar butonul este proiectat pentru 10.000.000 de cicluri de acționare mecanică. Produsul are un nivel ridicat de protecție: protecția de grad IP66, IP67, IP69, IP69K asigură protecția împotriva prafului și umezelii, iar clasificările NEMA 13 și NEMA 4X sunt, de asemenea, valabile pentru acesta. În plus, este rezistent la un spălător de înaltă presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Caracteristicile electrice ale butonului XB4BW34B5 sunt, de asemenea, remarcabile: curent termic de 10 A măsurat în aer liber, tensiune nominală de izolație de 600 V și rezistență nominală la tensiune de impuls de 6 kV. Produsul poate fi utilizat cu diferite curenți de funcționare în diverse categorii de sarcină (AC-15, DC-13) și este proiectat pentru 1 000 000 de cicluri de comutație electrică. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C și respectă numeroase standarde internaționale, inclusiv seria IEC 60947, UL 508 și CSA C22.2 nr. 14. Butoanul de apăsare deține mai multe certificări internaționale, printre care certificările CSA, LROS, BV, UL și DNV, ceea ce asigură utilizarea sa la nivel global în diverse aplicații industriale.
Schneider Electric Harmony XB4 - XB4BW34B5 date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Buton luminos
Denumire scurtă a dispozitivului: XB4
Materialul panoului frontal: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: cu revenire prin arc
Profilul acționatorului: Roșu încastrat
Informații suplimentare despre acționator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Întrerupere lentă
Conexiuni - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Duză pentru bec: LED integrat
Tensiune nominală de alimentare: 24 V AC/DC, 50/60 Hz
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Durabilitate electrică: 1000000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 57 mm
Standarde și certificate
Standarde: IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
