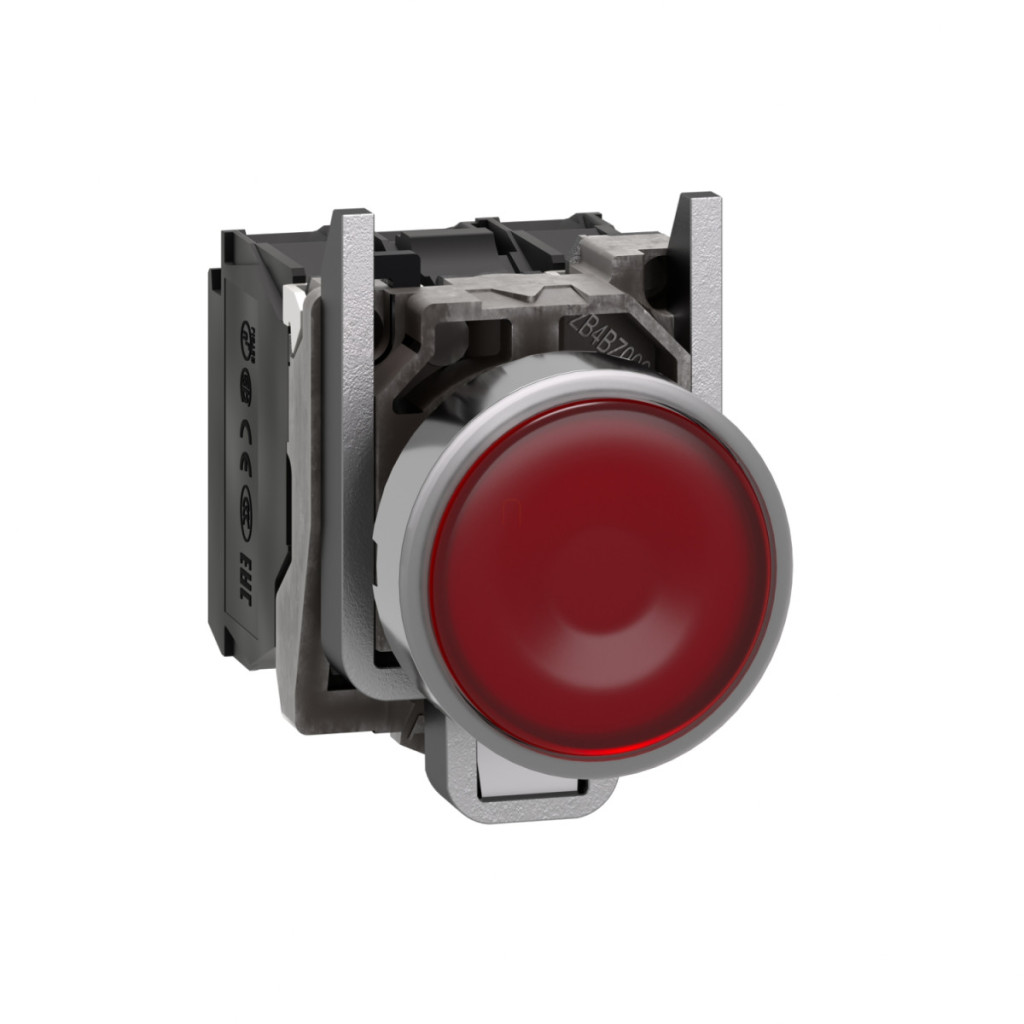

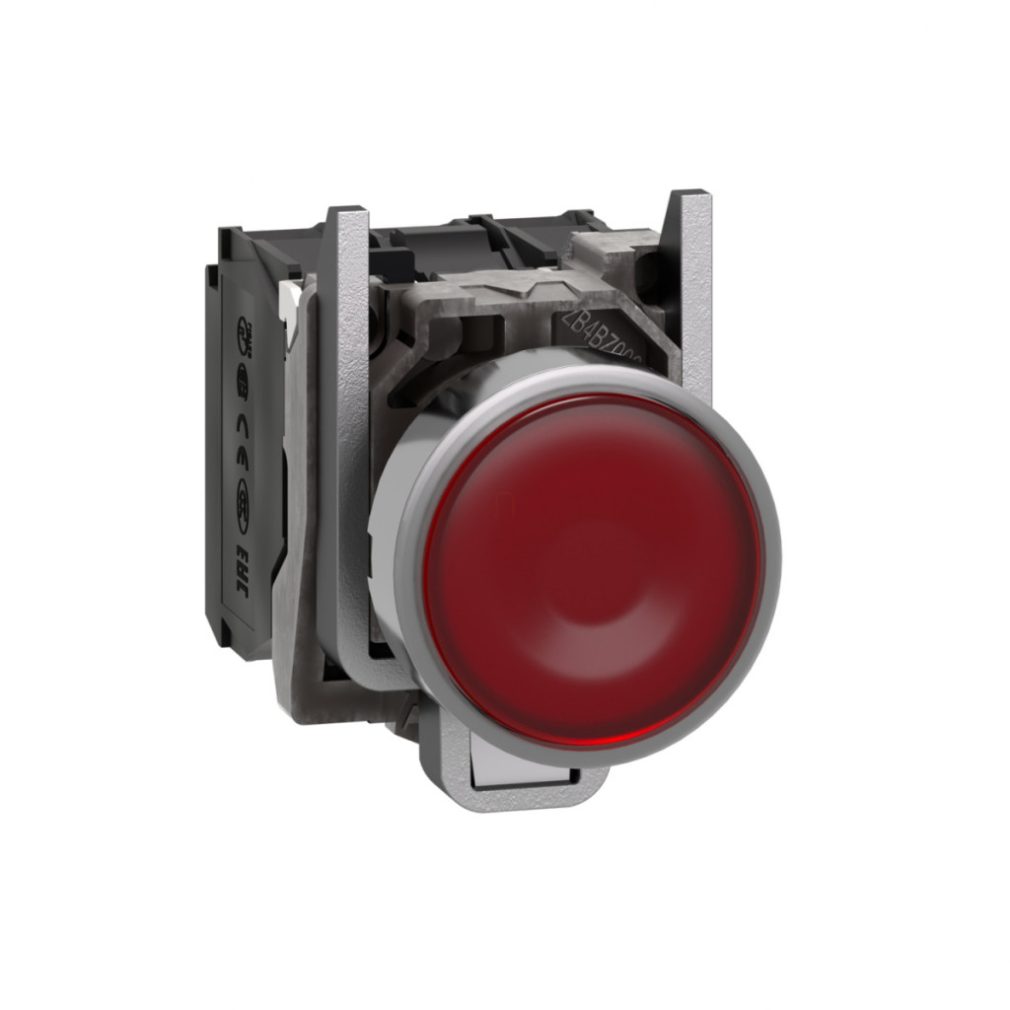

XB4BW34M5 din gama Harmony XB4 de la Schneider Electric este un buton iluminat roșu de calitate superioară, conceput pentru utilizare în medii industriale. Acest element de control cu carcasă metalică și diametru de 22 mm este alegerea perfectă pentru diverse aplicații industriale, panouri de control și echipamente în care fiabilitatea și durabilitatea sunt esențiale. Caracteristica principală a produsului este iluminarea LED universală încorporată, care funcționează la 230-240 V c.a. cu o frecvență de 50/60 Hz. Principalul avantaj al butonului este că combinația dintre cadrul metalic cromat și lentila roșie, netedă, nu numai că oferă un aspect estetic, dar și crește semnificativ durata de viață și rezistența produsului în medii industriale dure. Actuatorul XB4BW34M5 are un design cu revenire prin arc și este echipat cu o combinație de contacte 1NO + 1NC, care permite o utilizare versatilă. Specificațiile tehnice ale produsului sunt remarcabile: colierul de fixare este fabricat din Zamak, diametrul de montare este de 22,5 mm, iar cursa de acționare este de 4,3 mm cu deplasare completă. Contactele sunt de tip slow-break, asigurând o comutare fiabilă. Conexiunea se realizează cu borne cu șurub, care acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau fire cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Contactele din aliaj de argint (Ag/Ni) asigură o fiabilitate electrică ridicată, cu Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat, în conformitate cu IEC 60947-5-4. Butonul Schneider Electric XB4BW34M5 are un grad de protecție remarcabil: protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și, de asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție permite produsului să funcționeze în mod fiabil chiar și în condiții de mediu extreme, inclusiv spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C, ceea ce reprezintă un interval de funcționare extrem de larg. Durabilitatea sa mecanică este de 10 milioane de cicluri de comutare, iar durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, JIS C8201-1 și JIS C8201-5-1. De asemenea, are certificări CSA, UL, LROS (Lloyds register of shipping), BV și DNV. Butonul este rezistent la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6), rezistent la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27) și oferă, de asemenea, protecție împotriva interferențelor electromagnetice.
Schneider Electric Harmony XB4 - XB4BW34M5 - buton complet metalic iluminat cu LED, Ø22, retur, 1NO+1NC, 230 V c.a., roșu date tehnice
Specificații generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Abrevierea dispozitivului: XB4
Material cap: Metal cromat
Material colier de montare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Forma capului unității indicatoare: Rotundă
Funcționare
Tip operator: Revenire cu arc
Profil operator: Roșu neted
Informații suplimentare despre operator: Cu lentilă netedă
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (deplasare completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Caracteristici electrice
Tip și configurație contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1, Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Consum de curent: 14 mA
Limite de tensiune de alimentare: 195...264 V c.a. Caracteristici mecanice Înălțime: 47 mm Lățime: 30 mm Adâncime: 57 mm Durată de viață mecanică: 10.000.000 de cicluri Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Contacte și parametri electrici
Descrierea contactelor ISO n°1: (13-14)NO, (21-22)NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de protecție și mediu
Protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Temperatura ambiantă de funcționare: -40...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
