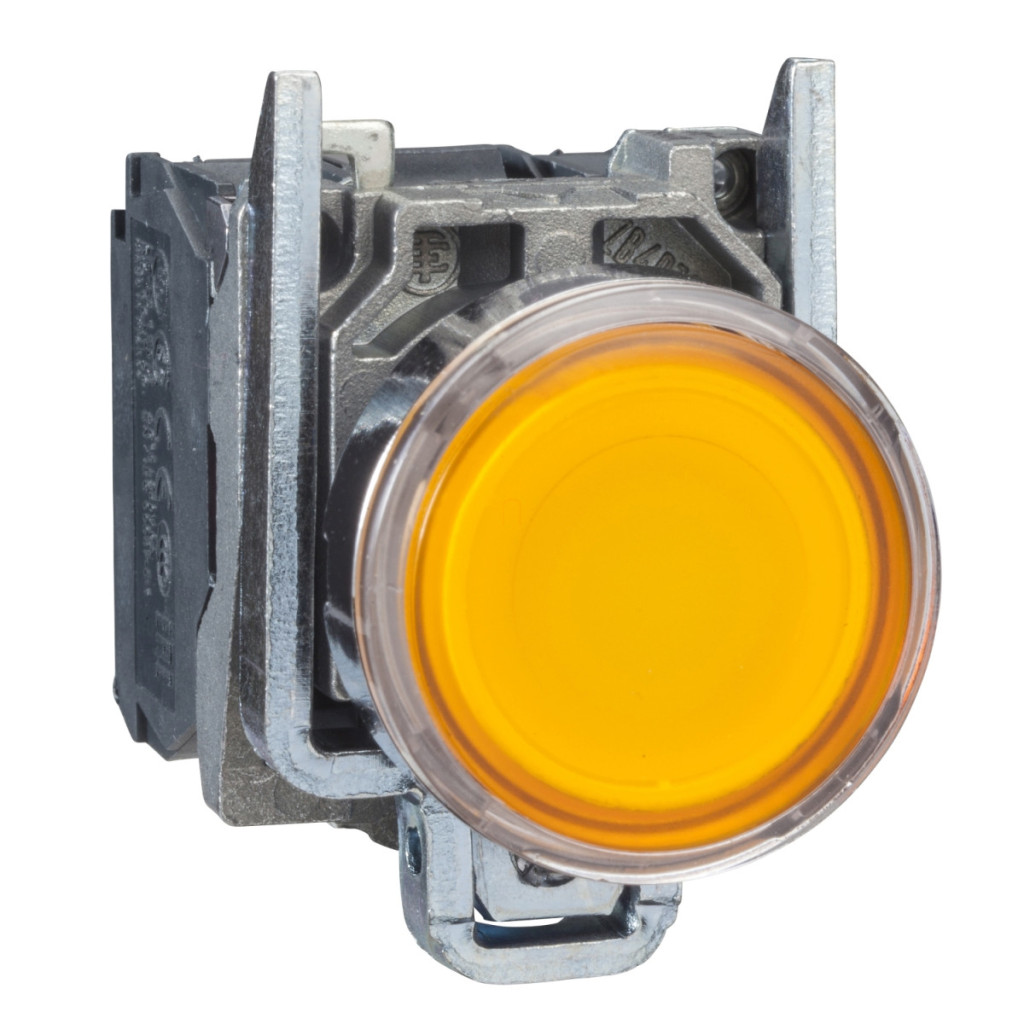

Butonul iluminat Schneider Electric Harmony XB4 seria XB4BW3565 este un element de control industrial de înaltă calitate, fiind alegerea perfectă pentru echipamente industriale, mașini și dulapuri de distribuție. Acest buton metalic de culoare portocalie combină un design robust cu o funcționare fiabilă, fiind ideal pentru medii în care sunt necesare durabilitate și precizie în funcționare. Ca parte a seriei Harmony XB4, acest buton iluminat complet are un diametru de montare de 22,5 mm, care este o dimensiune standard în industrie, ceea ce îl face ușor de integrat în majoritatea panourilor de control. Butonul este format dintr-o placă frontală din metal cromat și un inel de fixare din Zamak, care asigură o rezistență mecanică remarcabilă. Produsul are un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că revine automat la poziția normală după ce a fost apăsat. XB4BW3565 are o suprafață de apăsare rotundă, portocalie și plată și o lentilă netedă, care oferă un feedback vizual clar operatorului. Din punct de vedere electric, butonul are o configurație de contact 1NO+1NC, adică un contact normal deschis (NO) și unul normal închis (NC), care sunt de tip slow-break. Această configurație oferă flexibilitate pentru diverse sarcini de control. Conexiunea se realizează cu borne cu șurub care pot acomoda fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Elementul luminos are o soclu BA 9s; becul nu este inclus. Blocul de iluminat funcționează cu alimentare directă, cu un consum de energie mai mic de 2,4 W și o tensiune nominală de alimentare de până la 250 V. Dimensiunile butonului sunt: înălțime 47 mm, lățime 30 mm, adâncime 101 mm. XB4BW3565 se remarcă prin durabilitate mecanică excepțională, rezistând la până la 10 milioane de cicluri de comutare. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și rezistență la uzură. Produsul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 10 A, iar curentul termic convențional în aer liber este de 10 A. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV. Butonul are o rezistență excelentă la mediul înconjurător, cu clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet etanș la praf și apă și rezistent la jeturi de apă de înaltă presiune. Clasele NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva uleiului și coroziunii. Clasa de rezistență la impact IK06 garantează rezistența la deteriorări mecanice. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +55 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Butonul Schneider Electric XB4BW3565 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, CSA C22.2 Nr. 14, UL 508 și altele, și este certificat de CSA, LROS, BV, UL și DNV.
Schneider Electric Harmony XB4 - XB4BW3565 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip cap: Standard
Forma capului indicatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Portocaliu plat
Informații suplimentare despre actuator: Cu lentilă netedă
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forța actuatorului: 3,5 N schimbare stare electrică NC, 3,8 N
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu capăt de cablu, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu
Sursă de lumină: Becul nu este inclus
Suport bec: BA 9s
Alimentare bloc de lumină: Directă <2,4 W
Tensiune nominală de alimentare: <= 250 V
Curent termic convențional în aer liber: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV
Curent nominal de funcționare: 3 A la 240 V, 6 A la 120 V (AC-15), 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V (DC-13), 1,2 A la 600 V (AC-15)
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m Material contact: Aliaj de argint (Ag/Ni) Caracteristici de mediu Protecție: IP66, IP67, IP69, IP69K Protecție NEMA: NEMA 13, NEMA 4X Clasificare protecție IK: IK 10 IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06
Temperatură ambiantă de funcționare: -40...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, LROS, BV, UL, DNV
Dimensiuni
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
