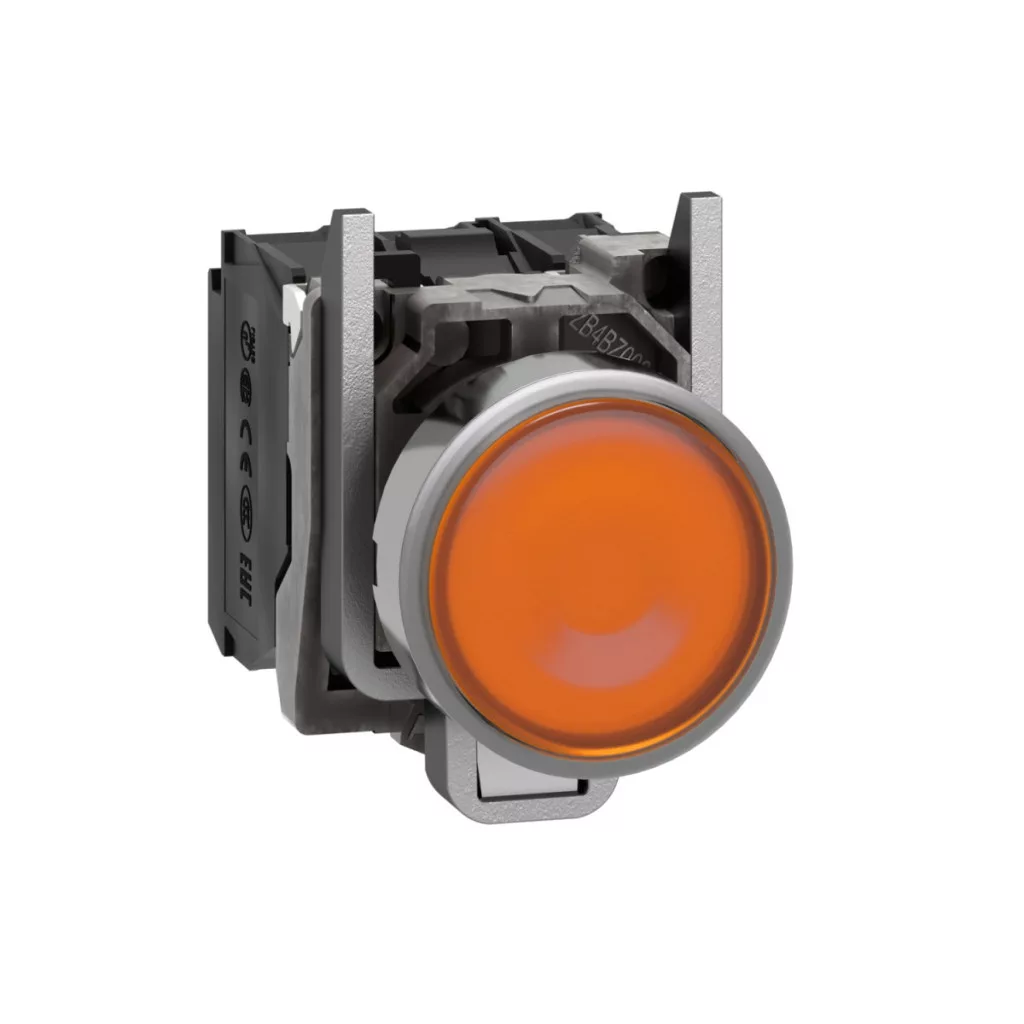

Schneider Electric Harmony XB4BW35B5 este un buton complet metalic iluminat cu LED, care face parte din familia de produse Harmony XB4. Acest element de control de calitate superioară este ideal pentru utilizarea în medii industriale, pentru controlul diverselor procese, mașini sau sisteme. Butonul de culoare portocalie, cu suprafață netedă, are un diametru standard de montare de 22 mm, ceea ce îl face ușor de instalat în majoritatea panourilor de control industriale. Modelul XB4BW35B5 este fabricat cu o placă frontală din metal cromat, care nu numai că oferă un aspect estetic, dar și o durabilitate excelentă. Inelul de fixare este fabricat din Zamak, care are proprietăți excelente de rezistență. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Produsul conține 1 contact NO + 1 contact NC, adică o combinație de un contact normal deschis și unul normal închis, ceea ce permite o gamă largă de sarcini de control. Contactele sunt de tip cu rupere lentă și sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o durată lungă de viață. Iluminarea LED universală încorporată funcționează cu o sursă de alimentare de 24 V c.a./c.c. și, utilizând tehnologia LED integrată încorporată, oferă o durată lungă de viață de până la 100.000 de ore în condiții normale de funcționare. Produsul are parametri tehnici remarcabili, care garantează o funcționare fiabilă în medii industriale. Nivelurile de protecție IPxx (IP66, IP67, IP69, IP69K) ale butonului XB4BW35B5 asigură o protecție excelentă împotriva prafului și a apei, chiar și în timpul spălării cu presiune înaltă (7000000 Pa la 55 °C). Dispozitivul este clasificat NEMA 13 și NEMA 4X și are o clasă de rezistență la impact IK06. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul are o durată de viață mecanică de 10 milioane de cicluri de comutare și o durată de viață electrică de 1 milion de cicluri în diverse condiții de încărcare. Capacitatea de comutare este nominală pentru diverse sarcini: 3A/240V, 6A/120V în categoria AC-15 sau 0,1A/600V, 0,27 A/250 V și 0,55 A/125 V. Tensiunea nominală de izolare (Ui) este de 600 V, iar rezistența la tensiune de impuls (Uimp) este de 6 kV. Conectarea se realizează cu borne cu șurub, care acceptă fie fire cu o secțiune transversală de până la 2x1,5 mm² cu manșoane, fie fire cu o secțiune transversală de 1x0,22...2x2,5 mm² fără manșoane. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: Phillips #1, Pozidriv #1 și șurubelnițe plate cu diametre de 4 mm și 5,5 mm. Cuplul de strângere recomandat este între 0,8 și 1,2 Nm. Produsul are un contact cu deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1, ceea ce este avantajos în aplicațiile de siguranță. Modelul XB4BW35B5 este conform cu o serie de standarde și certificări internaționale, printre care: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 și are certificări CSA, LROS, BV, UL și DNV.
Schneider Electric Harmony XB4 - XB4BW35B5 - buton iluminat cu LED, complet metalic, Ø22, retur, 1NO+1NC, 24VAC/DC, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Tip cap: Standard
Forma capului unității indicatoare: Rotundă
Tip de funcționare: Revenire cu arc
Profil de funcționare: Portocaliu neted
Informații suplimentare privind funcționarea: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare [Us]: 24 V c.a./c.c. la 50/60 Hz
Accesorii
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Descrierea blocului terminal ISO n°1: (13-14)NO
(21-22)NC
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N Schimbare stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată cu diametrul de 4 mm
Compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Tipul semnalului: Continuu
Consum de curent: 18 mA
Durată de viață: 100.000 h la tensiunea nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Limite de tensiune de alimentare: 19,2…30 V CC
21,6…26,4 V CA
Mediu
Manipulare protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Standarde: IEC 60947-5-5
IEC 60947-1
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
JIS C8201-5-1
UL 508
JIS C8201-1
Certificări de produs: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2
8 kV aer (pe părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
