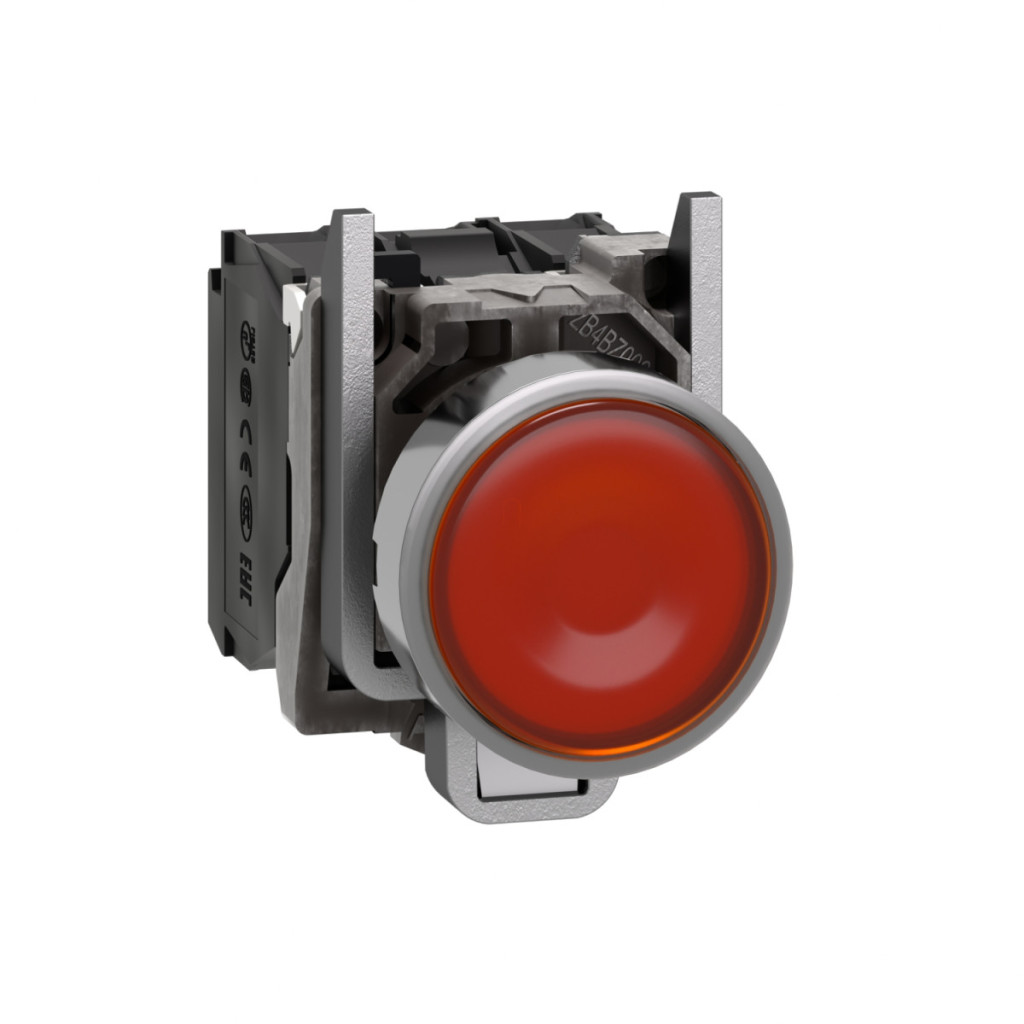

Gama de produse Schneider Electric Harmony XB4 Butonul iluminat XB4BW35G5 este un element de control industrial de calitate superioară, fiind alegerea perfectă pentru medii industriale, panouri de control și aplicații de control al mașinilor. Dotat cu o placă frontală din metal cromat, acest buton este de culoare portocalie, echipat cu o lentilă netedă și are o funcție de revenire cu arc, oferind atât fiabilitate, cât și o estetică excelentă. Harmony XB4BW35G5 dispune de iluminare LED universală care funcționează la o tensiune de 110-120 V c.a. la 50/60 Hz. Sursa de lumină LED încorporată are o durată de viață excepțional de lungă, de 100.000 de ore la 25 °C, asigurând o funcționare fiabilă pe termen lung. Indicatorul luminos constant funcționează cu un consum de curent de 14 mA și are protecție la supratensiune de 1 kV în conformitate cu IEC 61000-4-5. Produsul este compatibil cu blocurile LED universale ale producătorului, permițând o utilizare flexibilă. Butonul XB4BW35G5 are 1 contact NO (normal deschis) și 1 contact NC (normal închis) și este de tip slow-break. Contactele din aliaj de argint-nichel (Ag/Ni) asigură o fiabilitate ridicată, dovedită de 10 milioane de cicluri de funcționare mecanică. Funcționarea cu deschidere pozitivă este conformă cu anexa K la IEC 60947-5-1. Durata de viață electrică este de 1 milion de cicluri de comutare în diverse condiții de sarcină, în conformitate cu anexa C la IEC 60947-5-1. Fiabilitate electrică excelentă într-un mediu curat Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4. Datele de funcționare reglementează în detaliu capacitățile de comutare: în modul AC-15 3 A/240 V, 6 A/120 V și 1,2 A/600 V capacitate de sarcină, iar în modul DC-13 0,1 A/600 V, 0,27 A/250 V și 0,55 A/125 V, toate în conformitate cu IEC 60947-5-1. Butonul este conectat cu borne cu șurub, care permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,22...2 x 2,5 mm² fără papuci de cablu. Tipuri de șurubelnițe adecvate: Philips 1, Pozidriv 1, plată 4 mm sau 5,5 mm. Pentru fixare, trebuie aplicat un cuplu de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. Produsul este extrem de robust, cu un flux de căldură convențional în aer liber de 10 A, o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune nominală de impuls de 6 kV.
Schneider Electric Harmony XB4 - XB4BW35G5 - buton complet metalic iluminat cu LED, Ø22, retur, 1NO+1NC, 120 V c.a., portocaliu date tehnice
Specificații generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu, încastrat
Informații suplimentare despre acționare: Cu lentilă netedă
Parametri electrici
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 110...120 V c.a. 50/60 Hz
Caracteristici fizice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Descrierea terminalelor ISO n°1: (13-14)NO, (21-22)NC
Performanță și protecție
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Temperatură de funcționare: -40...70 °C
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK06 conform IEC 50102
Conformitate și certificări
Standarde: IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
