Butonul iluminat Schneider Electric Harmony XB4 seria XB4BW35M5 este completarea perfectă pentru panourile de control, combinând funcționalitatea cu feedback-ul vizual. Acest buton portocaliu, cu design plat și revenire cu arc, are un cadru metalic cromat și un inel de fixare din Zamak, care oferă o rezistență mecanică excelentă chiar și în medii industriale. Se potrivește într-un orificiu de montare standard de 22,5 mm și dispune de iluminare LED universală încorporată cu lentilă netedă. Caracteristicile tehnice ale produsului includ o configurație de contact 1NO+1NC, care oferă un contact deschis și unul închis pentru diverse sarcini de control. Terminalele cu șurub permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Sursa de lumină LED universală integrată necesită o tensiune de alimentare de 230-240 V c.a. la o frecvență de 50/60 Hz și funcționează cu un consum de curent de numai 14 mA, ceea ce reprezintă o soluție de economisire a energiei. XB4BW35M5 are parametri tehnici impresionanți: Garantează 10 milioane de cicluri de comutare mecanică, curent termic convențional de răcire cu aer liber de 10 A, tensiune nominală de izolare de 600 V și tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Curentul de funcționare variază în funcție de tipul și tensiunea sarcinii: de exemplu, în modul AC-15, 3 A la 240 V sau 6 A la 120 V. Contactele sunt realizate dintr-un aliaj special de argint (Ag/Ni), care asigură un contact electric fiabil și o durată lungă de viață. Iluminarea LED încorporată are o durată de viață de 100.000 de ore la tensiunea nominală și 25 °C, asigurând stabilitatea pe termen lung a produsului. Comutatorul cu buton Schneider Electric XB4BW35M5 are niveluri de protecție remarcabile: niveluri de protecție IP66, IP67, IP69 și IP69K, care garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistă la spălări cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul este conform cu cele mai importante standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508 și CSA C22.2 nr. 14, și are numeroase certificări internaționale (CSA, LROS, BV, UL, DNV). Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, ceea ce oferă o flexibilitate excepțională într-o varietate de medii industriale. Produsul este recomandat în special pentru panouri de control, console de control, comenzi pentru mașini și interfețe pentru echipamente industriale, unde feedback-ul vizual și funcționarea fiabilă sunt importante.

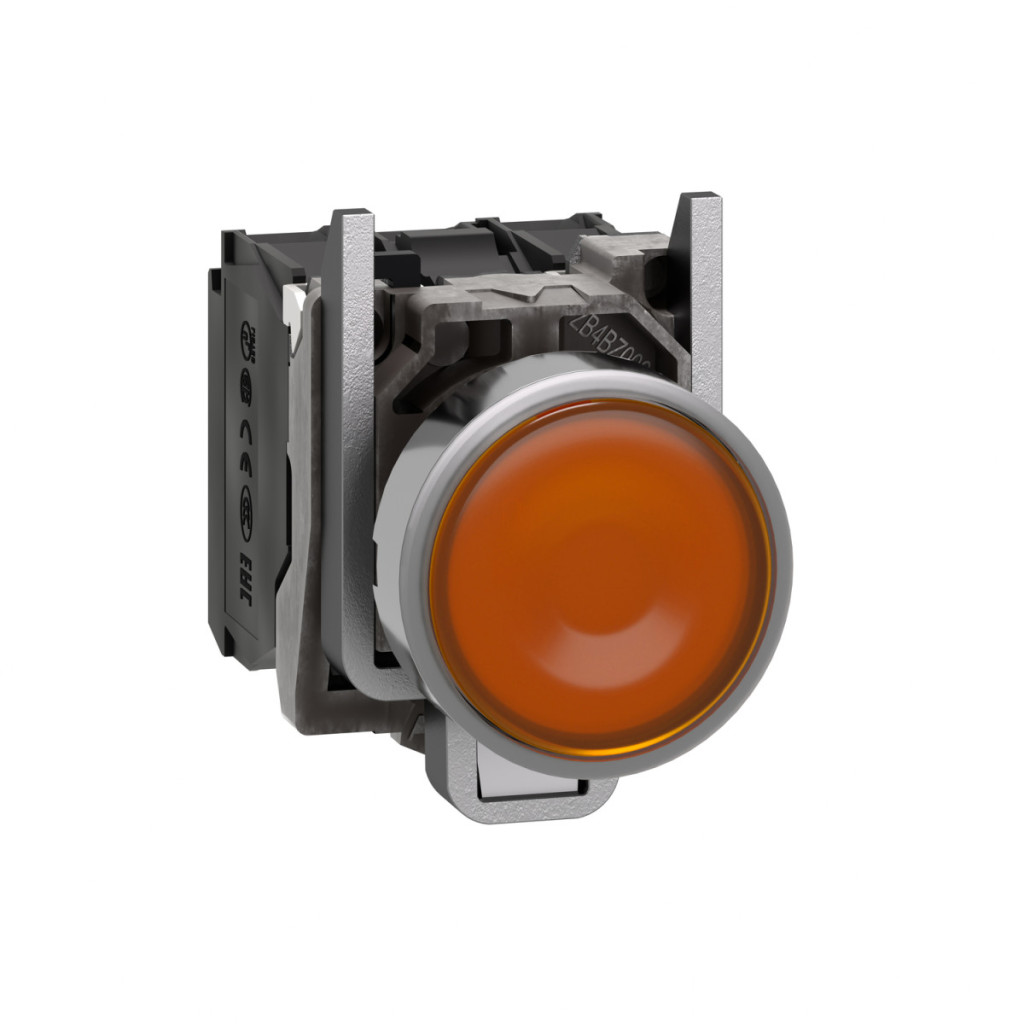

Schneider Electric Harmony XB4 - XB4BW35M5 - buton complet metalic iluminat cu LED, Ø22, retur, 1NO+1NC, 230 V c.a., portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB4
Material cadru: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Portocaliu, plat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Tip bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Consum de curent: 14 mA
Tip semnal: Continuu
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Condiții de mediu
Protecție: IP66, IP67, IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Temperatură de funcționare: -40...70 °C Temperatură de depozitare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Conform cu IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
