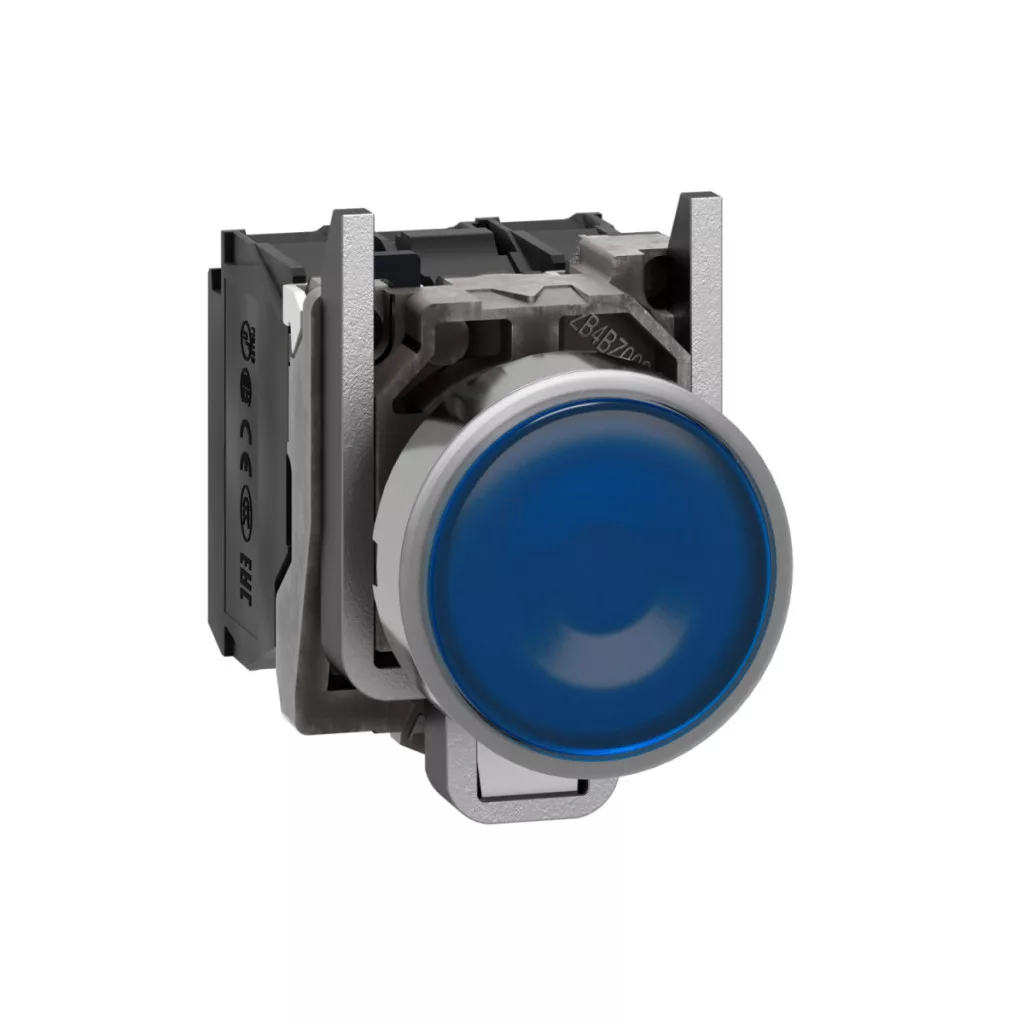

Modelul XB4BW36B5, parte a gamei Schneider Electric Harmony XB4, este un buton iluminat de calitate superioară, conceput pentru utilizarea în medii industriale. Acest model de culoare albastră, cu suprafață de comandă încastrată, este alegerea perfectă pentru panouri de control, mașini și sisteme de automatizare, unde funcționarea fiabilă și durata lungă de viață sunt esențiale. Produsul poate fi montat într-o gaură cu diametrul de 22,5 mm, colierul de fixare este din Zamak, iar cadrul este din metal cromat, ceea ce asigură durabilitatea și aspectul profesional. Butonul are un mecanism de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după apăsare. Configurația contactelor este 1NO + 1NC (un contact de deschidere și unul de închidere), ceea ce îl face potrivit pentru o gamă largă de sarcini de control. Produsul are o lentilă simplă și netedă, în spatele căreia se află o iluminare LED universală. Butonul XB4BW36B5 funcționează cu o tensiune de alimentare de 24 V CA/CC la o frecvență de 50/60 Hz. Conectarea circuitului produsului se realizează cu borne cu șurub, care pot primi cabluri cu secțiune de până la 2 x 1,5 mm² cu capete de cablu sau cabluri cu secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Sursa de lumină LED integrată necesită un consum de curent de 18 mA și are o durată de viață de 100 000 de ore la 25 °C, la tensiunea nominală. Din punct de vedere al datelor tehnice, dimensiunile totale ale butonului sunt de 47 mm înălțime, 30 mm lățime și 101 mm adâncime. Contactele sunt fabricate dintr-un aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Forța de acționare este de 3,5 N la comutarea stării NC și de 3,8 N în general. Cursa totală de acționare este de 4,3 mm, din care contactul NC comută la 1,5 mm, iar contactul NO la 2,6 mm. Durabilitatea mecanică remarcabilă a produsului este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică, în condiții de încărcare diferite, este de 1 milion de cicluri. Cuplul de strângere necesar este de 0,8-1,2 Nm conform IEC 60947-1. Forma capului șurubului este compatibilă cu mai multe tipuri de șurubelnițe: cap cruciform (Philips nr. 1), Pozidriv nr. 1, precum și cap plat (Ø 4 mm și Ø 5,5 mm). Modelul XB4BW36B5 are caracteristici de protecție remarcabile: protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului, poate fi scufundat în apă și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). În plus, are clasificările NEMA 13 și NEMA 4X și o rezistență la impact de gradul IK06. Butonul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții extreme. Produsul este conform cu numeroase standarde internaționale, printre care IEC 60947-5-1, IEC 60947-1, UL 508 și CSA C22.2 No 14, și deține certificări CSA, LROS, BV, UL, DNV.
Specificații tehnice Harmony XB4 - XB4BW36B5
Caracteristici generale ale produsului
Gama de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4
Materialul cadrului: Metal cromat
Materialul colierului de fixare: Zamak
Diametru de montare: 22,5 mm
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Caracteristici de funcționare
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Albastru încastrat
Informații suplimentare despre acționator: Cu lentilă netedă
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Cursa acționării: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă totală)
Forța de acționare: 3,5 N comutare electrică NC, 3,8 N
Caracteristici electrice
Conectări - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1, borne cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Dorn de bec: LED integrat
Tensiune nominală de alimentare: 24 V AC/DC, 50/60 Hz
Consum de curent: 18 mA
Tipul semnalului: Continuu
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Descrierea contactelor ISO nr. 1: (13-14)NO, (21-22)NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Condiții de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
