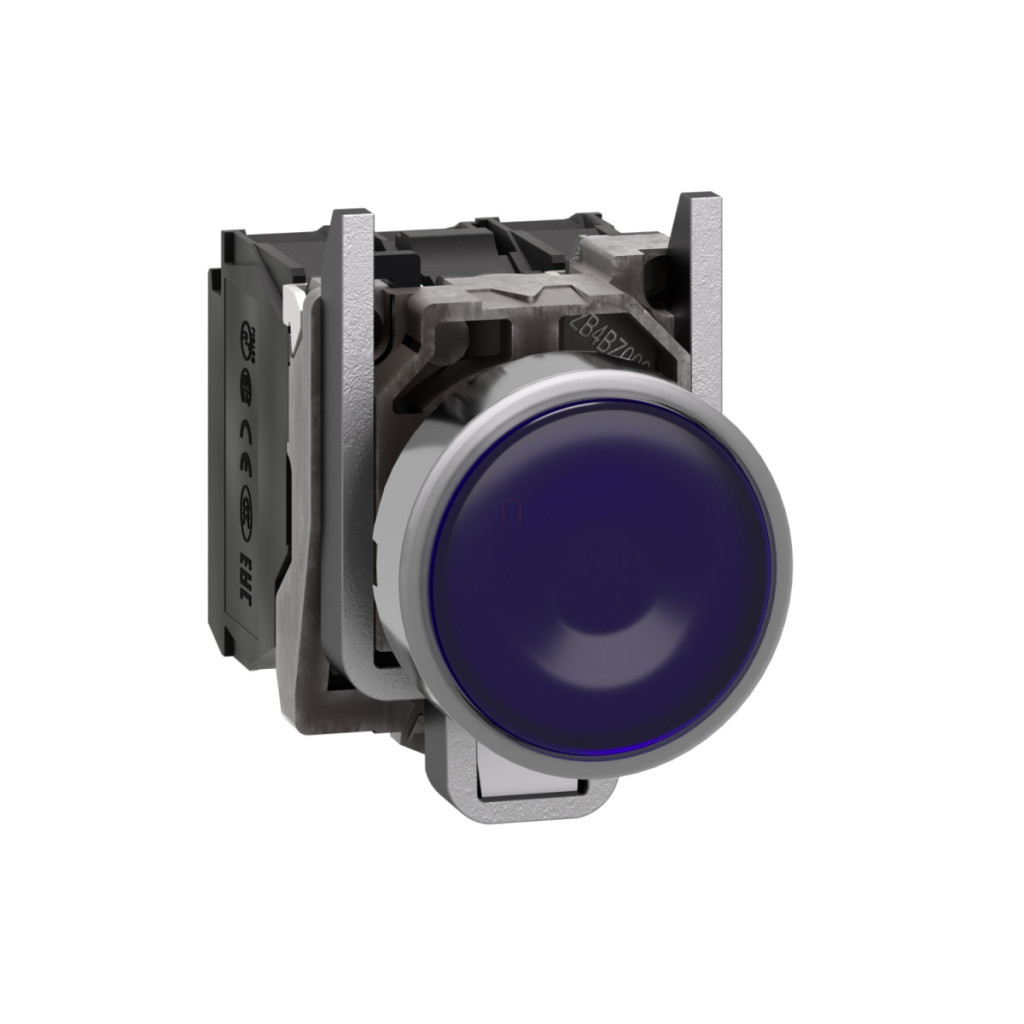

Schneider Electric Harmony XB4BW36G5 este un buton iluminat de înaltă calitate, de culoare albastră, cu carcasă metalică, care oferă performanțe fiabile în aplicații industriale. Acest produs complet, cu revenire prin arc, face parte din familia de produse Harmony XB4, recunoscută pe scară largă pentru designul său robust și durata lungă de viață. Butonul XB4BW36G5 are o placă frontală din metal cromat și un inel de fixare din Zamak, asigurând o durabilitate excelentă chiar și în cele mai solicitante medii industriale. Unitatea poate fi montată într-o gaură cu diametrul de 22,5 mm, fiind compatibilă cu panourile de control standard. Butonul rotund, albastru, cu suprafață plană, este echipat cu un LED universal încorporat care funcționează la 110-120 V c.a. la 50/60 Hz și are o lentilă netedă pentru o vizibilitate clară. Butonul conține 1 contact NO (normal deschis) și 1 contact NC (normal închis), care pot fi conectate cu borne cu șurub pentru fire cu o secțiune transversală de până la 2 x 1,5 mm² (cu manșoane) sau 1 x 0,22...2 x 2,5 mm² secțiune transversală (fără manșoane). Parametrii tehnici ai XB4BW36G5 sunt impresionanți. Butonul are o înălțime de 47 mm, o lățime de 30 mm și o adâncime de 101 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Cursa de funcționare a dispozitivului este de 1,5 mm (schimbare stare NC), 2,6 mm (schimbare stare NO) și un total de 4,3 mm. Forța necesară pentru funcționare este de 3,5 N pentru schimbarea stării NC și de 3,8 N pentru funcționarea completă. Durata de viață mecanică este impresionantă, cu 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri sub diverse sarcini. Butonul este testat în conformitate cu IEC 60947-5-1 și suportă un curent termic convențional de 10 A măsurat în aer liber și are o tensiune nominală de izolare de până la 600 V (la gradul de poluare 3). Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare variază în funcție de sarcină, de exemplu 6 A la 120 V în categoria AC-15 sau 0,55 A la 125 V în categoria DC-13. Caracteristicile de mediu ale butonului sunt, de asemenea, remarcabile. Are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune și imersiei temporare sub apă. De asemenea, are clase de protecție NEMA 13 și NEMA 4X, care oferă, de asemenea, un nivel ridicat de protecție. Intervalul de temperatură de funcționare și depozitare este de -40...+70 °C. Unitatea are rezistență la impact IK06 și poate rezista la o presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are, de asemenea, o rezistență excelentă la interferențe și descărcări electromagnetice și este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14. Butonul XB4BW36G5 are, de asemenea, certificări CSA, UL, BV, DNV și LROS, confirmând faptul că îndeplinește cele mai stricte standarde din industrie.
Schneider Electric Harmony XB4 - XB4BW36G5 - buton iluminat cu LED, complet metalic, Ø22, retur, 1NO+1NC, 120 V c.a., albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru plat
Informații suplimentare acționare: Cu lentilă netedă
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conectori - terminale: Conexiune cu șurub, <= 2 x 1,5 mm² cu manșoane, conform IEC 60947-1
Conexiune cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane, conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz
Dimensiuni și caracteristici mecanice
Înălțime: 47 mm
Lățime: 30 mm
Adâncime: 101 mm
Marcaj terminal ISO n°1: (21-22)NC
(13-14)NO
Cursa de funcționare: 1,5 mm (schimbare stare NC)
2,6 mm (schimbare de stare NO)
4,3 mm (cursă completă) Forță de acționare: 3,5 N pentru schimbarea stării NC
3,8 N Durată de viață mecanică: 10.000.000 de cicluri Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Phillips, compatibil cu șurubelniță Philips nr. 1
Phillips, compatibil cu șurubelniță Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată de 5,5 mm Materialul contactului: Aliaj de argint (Ag/Ni) Caracteristici electrice Protecție la scurtcircuit: Siguranță de tip 10 A gG, conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A, conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3), conform IEC 60947-1
Tensiune nominală de impuls: 6 kV, conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600, conform IEC 60947-5-1
6 A la 120 V, AC-15, A600, conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600, conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600, conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600, IEC 60947-5-1
1,2 A la 600 V, AC-15, A600, IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri la sarcini variate, <3600 comutări/oră, factor de încărcare 0,5
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat, conform IEC 60947-5-4
Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat, conform IEC 60947-5-4. Caracteristici LED Tip de indicare: Continuu. Consum de curent: 14 mA. Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Rezistență la supratensiune: 1 kV, conform IEC 61000-4-5
Limite de tensiune de alimentare: 100...132 V c.a. Protecție și standarde Protecție împotriva șocurilor electrice: Clasa I, conform IEC 60536 Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06, conform IEC 50102
Rezistență la spălatoare de înaltă presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Standarde aplicabile: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Condiții de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 2...500 Hz), conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de sinusoidă, conform IEC 60068-2-27
Protecție împotriva tranzitorilor rapizi: 2 kV, conform IEC 61000-4-4 Protecție împotriva câmpurilor electromagnetice: 10 V/m, conform IEC 61000-4-3 Protecție împotriva descărcărilor electrostatice: 6 kV pentru descărcări de contact (pe piese metalice), conform IEC 61000-4-2
descărcare în aer de 8 kV (pe părți izolate), conform IEC 61000-4-2
Emisie electromagnetică: clasa B, conform IEC 55011
