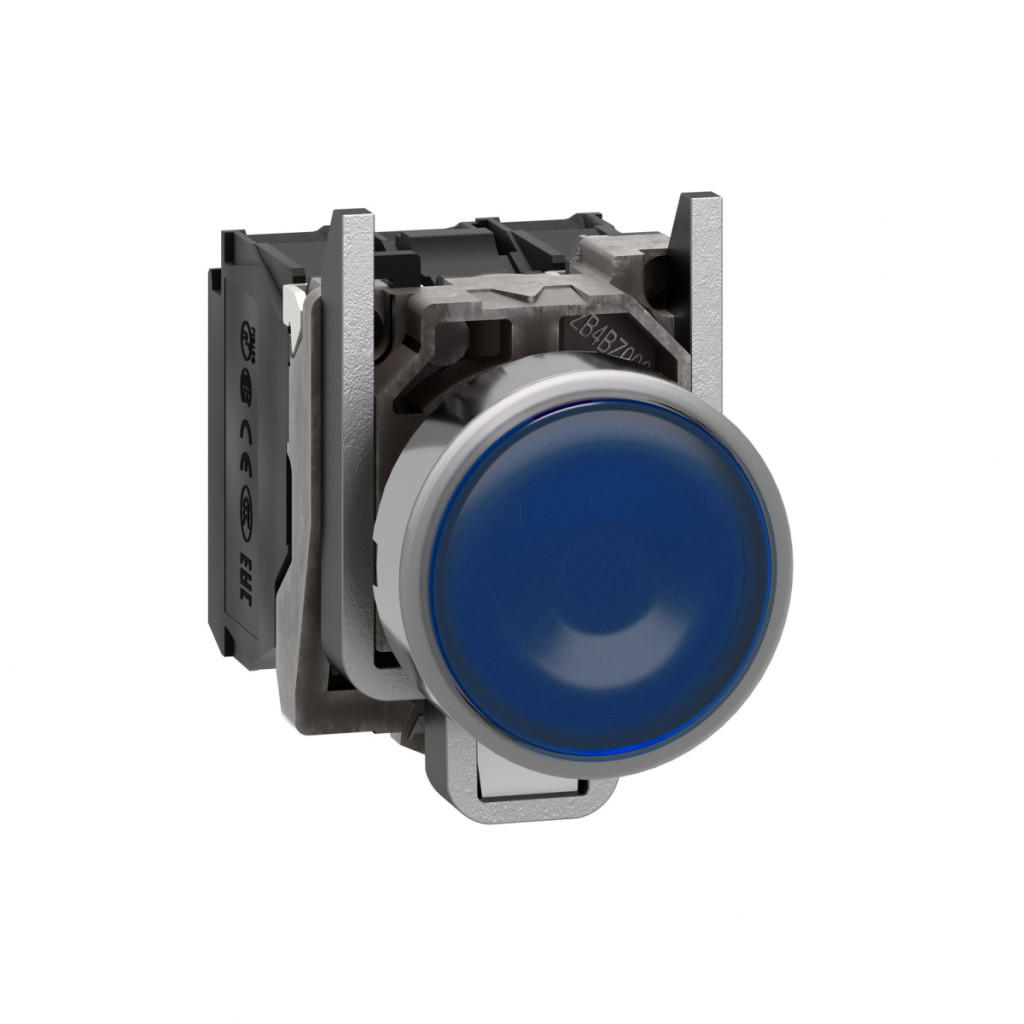

Butonul iluminat Schneider Electric Harmony XB4BW36M5 este un dispozitiv de control profesional de înaltă calitate, fiind alegerea perfectă pentru panourile de control și dulapurile de comutație utilizate în medii industriale. Acest buton albastru cu placă frontală din metal cromat combină un design robust cu o funcționare fiabilă, iar iluminarea LED integrată asigură o vizibilitate excelentă în diferite condiții de iluminare. Ca parte a seriei Harmony XB4, acest buton iluminat are un design standard cu cap rotund și o suprafață albastră, netedă a lentilei. Diametrul de montare de 22,5 mm este conform standardelor industriale, ceea ce îl face ușor de instalat în majoritatea tablourilor de distribuție. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Configurația contactului este 1NO + 1NC (unul normal deschis și unul normal închis), ceea ce permite o utilizare versatilă în diverse circuite de control. Din punct de vedere tehnic, modelul XB4BW36M5 are caracteristici remarcabile. Este alimentat de 230-240 V c.a. 50/60 Hz și are o sursă de lumină LED universală încorporată. Conexiunea se realizează cu borne cu șurub, care pot fi utilizate cu cabluri ≤ 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau 1 x 0,22...2 x 2,5 mm². Butonul are contacte cu rupere lentă, ceea ce garantează o funcționare sigură. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Produsul are niveluri de protecție remarcabile: IP66, IP67, IP69 și IP69K, ceea ce înseamnă o rezistență excepțională la praf și apă. Poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a protecției remarcabile a produsului. Clasa de rezistență la impact IK06 oferă o protecție mecanică adecvată. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 la +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. Butonul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, și are certificări CSA, LROS, BV, UL și DNV.
Schneider Electric Harmony XB4 - XB4BW36M5 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB4
Material placă frontală: Metal cromat
Material inel de montare: Zamak
Diametru de montare: 22,5 mm
Design cap: Standard
Forma capului unității indicatoare: Rotundă
Tip de funcționare: Revenire cu arc
Profil de funcționare: Suprafață plană albastră
Informații suplimentare privind funcționarea: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Consum de curent: 14 mA
Limite de tensiune de alimentare: 195...264 V c.a. Caracteristici mecanice Înălțime: 47 mm Lățime: 30 mm
Adâncime: 101 mm
Cursă de funcționare: 1,5 mm (comutare NC), 2,6 mm (comutare NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de funcționare
Mediu de funcționare: Interior și exterior
Grad de protecție IP: IP66, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK06 conform IEC 50102
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Clasă de protecție electrică: Clasa I conform IEC 60536
Certificate
Standarde: UL 508, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14
Certificări de produs: CSA, LROS, BV, UL, DNV
