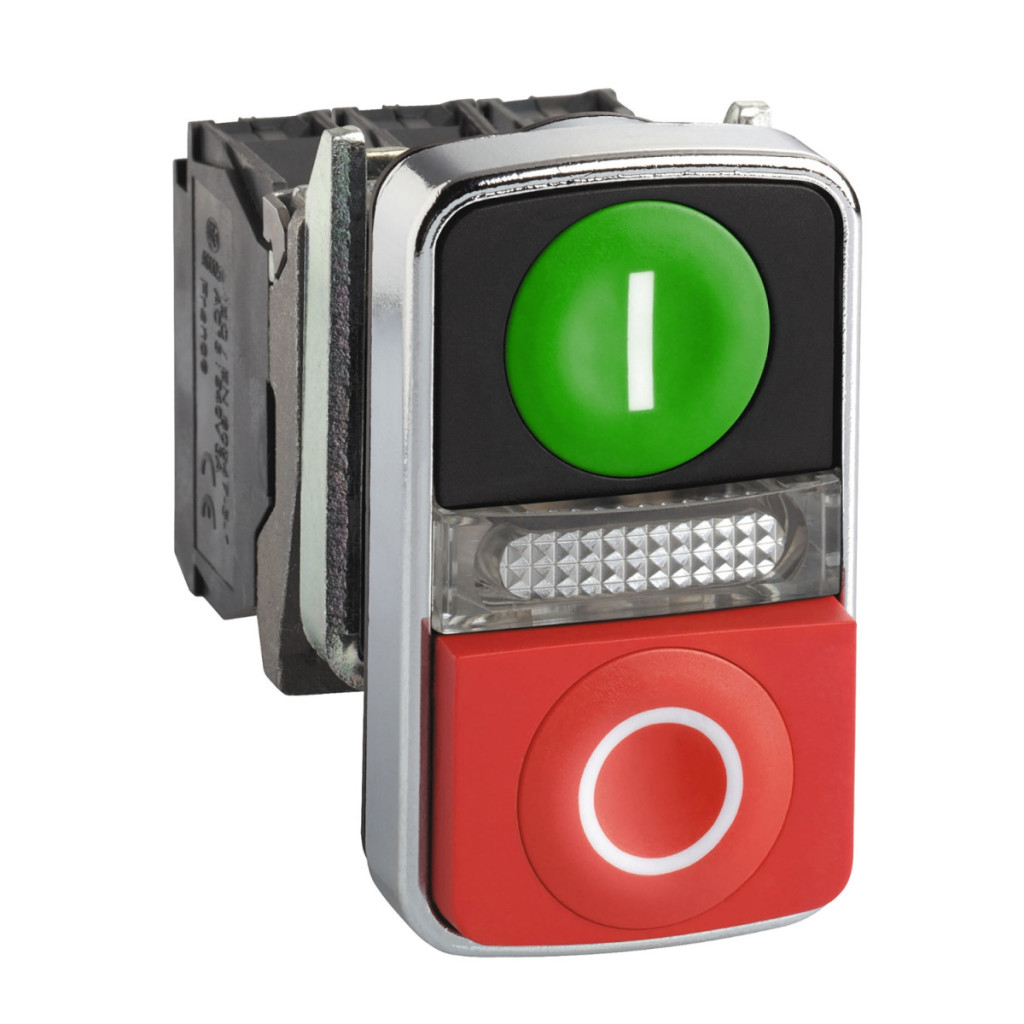

Schneider Electric Harmony XB4 - XB4BW73731B5 - buton dublu complet metalic, Ø22, 1NO+1NC, buton verde „I” + roșu „O” + LED, 24 V c.a./c.c.

Lățime: 55 mm

Lungime: 90 mm

Înălțime: 35 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Harmony XB4 - XB4BW73731B5 - buton dublu complet metalic, Ø22, 1NO+1NC, buton verde „I” + roșu „O” + LED, 24 V c.a./c.c.

Name: Schneider Electric Harmony XB4 - XB4BW73731B5 - buton dublu complet metalic, Ø22, 1NO+1NC, buton verde „I” + roșu „O” + LED, 24 V c.a./c.c.
Brand: Schneider Electric Zrt.
SKU: 3389119043601
Price: 170.57 RON
Availability: InStock

170,57 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Harmony XB4 completă Schneider Electric

Gama completă Schneider Electric Harmony XB4

Buton Schneider Electric Harmony XB4

Gama de produse Schneider Electric Harmony XB4 Butonul iluminat cu două capete XB4BW73731B5 este un element de control de înaltă calitate pentru utilizare în medii industriale. Acest produs complet, cu carcasă metalică, face parte din seria Harmony XB4 și asigură o fiabilitate ridicată și o durată lungă de viață chiar și în cele mai solicitante aplicații. Designul unic al butonului permite o operare ușoară și clară: butonul verde, încastrat, marcat cu „I” este utilizat pentru funcția de pornire, în timp ce butonul roșu, ridicat, marcat cu „O” este utilizat pentru funcția de oprire. Indicatorul LED alb central dintre cele două butoane oferă un feedback foarte vizibil cu privire la starea curentă. Dispozitivul este echipat cu iluminare LED integrată alimentată de 24 V AC/DC, oferind o durată de viață de 100.000 de ore în condiții normale de funcționare (25 °C). Butonul are 1 contact NO (normal deschis) și 1 contact NC (normal închis) din aliaj de argint (Ag/Ni), asigurând proprietăți electrice excelente și o durată de viață lungă. Produsul are un mod de revenire cu arc și poate fi montat într-o gaură rotundă standard de 22,5 mm. Carcasa din oțel inoxidabil, cromată, este perfect adaptată mediilor industriale în care durata lungă de viață și funcționarea fiabilă sunt importante. Butonul este complet rezistent la apă de spălare și alte influențe ambientale: IP66, Clasele de protecție IP69 și IP69K îl fac deosebit de potrivit pentru utilizarea în medii în care se efectuează spălări regulate cu presiune înaltă (este permisă o presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). Produsul are, de asemenea, clasele NEMA 13 și NEMA 4X. Butonul XB4BW73731B5 are o durată de viață mecanică impresionantă: producătorul garantează 1.000.000 de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă: sunt posibile până la 1.000.000 de cicluri de funcționare sub diverse sarcini (în categoriile AC-15 sau DC-13). Oferă o gamă largă de date de comutare: 3 A 240 V AC-15, 6 A 120 V AC-15 și pentru sarcini DC 0,1 A 600 V DC-13, 0,27 A 250 V DC-13, 0,55 A 125 V DC-13. Produsul este conform cu IEC 60947-5-1 și are numeroase certificări internaționale, inclusiv CSA, UL, BV, DNV și LROS. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, ceea ce asigură un interval de funcționare extrem de larg în diverse condiții de mediu. Butonul Schneider Electric XB4BW73731B5 are terminale cu șurub care pot fi utilizate cu o secțiune maximă a firului de 2 x 1,5 mm² cu o secțiune de cablu sau o secțiune minimă de 1 x 0,22 mm² fără secțiune de cablu. Cuplul de strângere recomandat este între 0,8 și 1,2 Nm. Produsul are un grad de rezistență la impact de IK06, ceea ce indică rezistența sa la impactul mecanic. Compatibil cu diverse capete de șurubelniță, inclusiv capete cruciforme (JIS nr. 1, Philips nr. 1, Pozidriv nr. 1) și capete plate (Ø 4 mm sau Ø 5,5 mm).

Schneider Electric Harmony XB4 - XB4BW73731B5 date tehnice

Informații generale

Familia de produse: Harmony XB4

Tipul produsului: Buton iluminat cu două capete

Cod scurt al produsului: XB4

Materialul panoului frontal: Metal cromat

Tip cap: Standard

Diametru de montare: 22,5 mm

Culoare marcaj: Marcaj alb pe capace verzi, roșii sau negre / Marcaj negru pe capace albe

Sursă de lumină: LED protejat

Culoarea sursei de lumină: Albă

Aspectul produsului: Produs complet

Caracteristici fizice

Material inel de montare: Zamak

Înălțime: 50 mm

Lățime: 30 mm

Adâncime: 59 mm

Rezistență la spălarea cu aparate de înaltă presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m

Forma capului unității indicatoare: Dreptunghiulară

Tipul actuatorului: Revenire cu arc

Profilul actuatorului: 1 buton încastrat - 1 buton ridicat - 1 indicator luminos central

Descrierea actuatorului: Verde „I” - roșu „O”

Descrierea detaliată a actuatoarelor: Verde încastrat, I (alb) / Roșu proeminent, O (alb)

Caracteristici electrice

Tipul și compoziția contactelor: 1 NO + 1 NC

Funcționarea contactelor: Întrerupere lentă

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K

Cursă de funcționare: 1,5 mm (NC la schimbarea stării electrice) / 2,6 mm (NO schimbare de stare electrică) / 4,3 mm (cursă completă)

Forță de acționare: 3,5 N NC schimbare de stare electrică / 3,8 N NO schimbare de stare electrică

Durată de viață mecanică: 1.000.000 de cicluri

Conexiuni

Conexiuni - terminale: Terminale cu șurub, <= secțiune de cablu 2 x 1,5 mm² conform IEC 60947-1 / Terminale cu șurub, >= 1 x 0,22 mm² fără secțiune de cablu conform IEC 60947-1

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Formă cap șurub: Phillips (JIS nr. 1, Philips nr. 1, Pozidriv nr. 1) / Fanta plată (Ø 4 mm, Ø 5,5 mm)

Material contact: Aliaj de argint (Ag/Ni)

Date electrice

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1 / 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1 / 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1 / 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1 / 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1 / 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică

1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, AC-15, 3 A la 120 V, ciclu de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, AC-15, 4 A la 24 V, ciclu de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 Conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, DC-13, 0,2 A la 110 V, ciclu de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

1.000.000 de cicluri, DC-13, 0,5 A la 24 V, ciclu de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C

Iluminare LED

Tip semnal: Continuu

Suport bec: LED integrat

Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz

Limite de tensiune de alimentare: 19,2...30 V c.c. / 21,6...26,4 V c.a.

Consum de curent: 18 mA

Durată de viață: 100.000 ore la tensiune nominală și 25 °C

Rezistență la supratensiune: 1 kV conform IEC 61000-4-5

Caracteristici de protecție

Grad de protecție IP: IP66, IP69K, IP69 conform IEC 60529

Grad de protecție NEMA: NEMA 13, NEMA 4X

Rezistență la impact IK: IK06 conform IEC 50102

Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536

Condiții de mediu

Manipulare de protecție: TH

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Standarde și certificări

Standarde: IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1

Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL, DNV

Rezistență la vibrații și șocuri

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27 / 50 gn (durată = 11 ms) cu accelerație semisinusoidală conform IEC 60068-2-27

Compatibilitate electromagnetică

Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2 / 8 kV aer (pe părți izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Cod de compatibilitate: XB4

Date

Lățime

55 mm

Lungime

90 mm

Înălțime

35 mm

EAN prezentat

3389119043601

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

124,8 g/bucată

Numar articol

3389119043601
