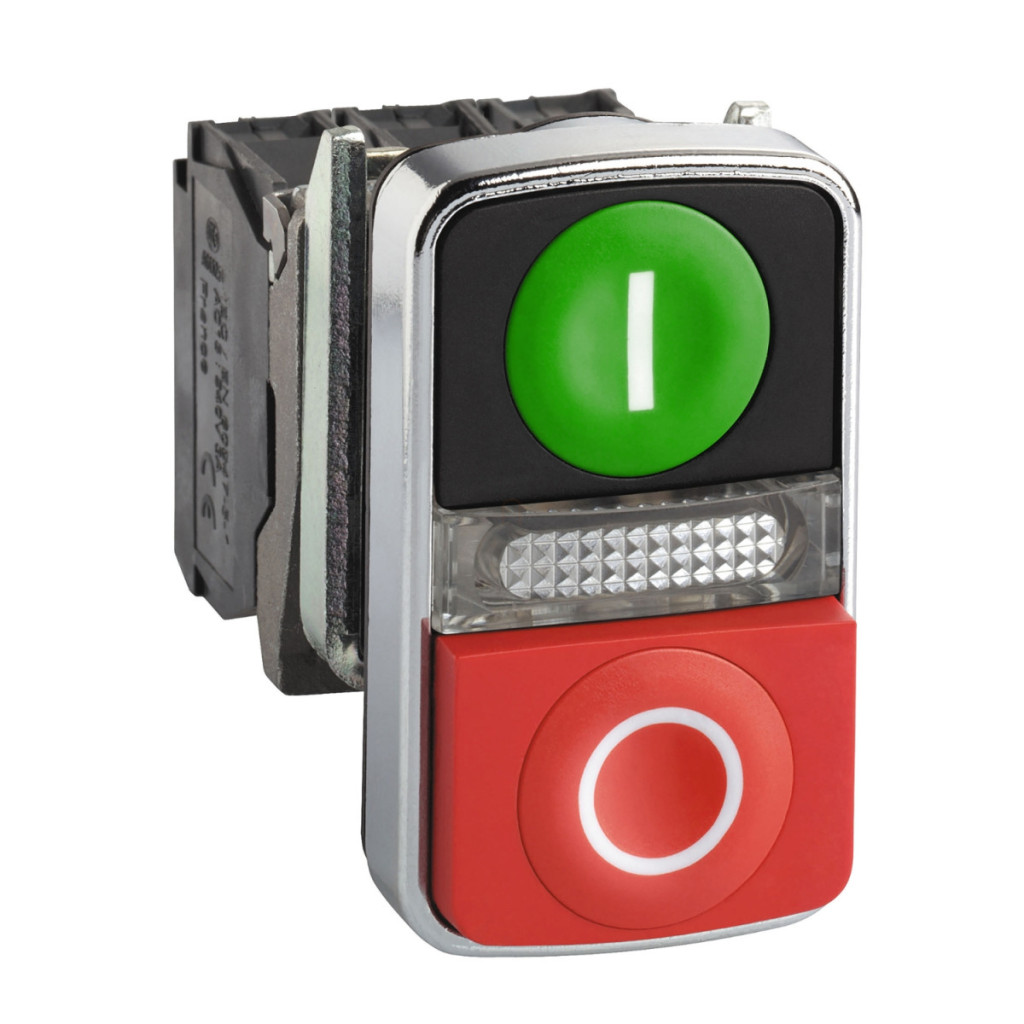

Butonul iluminat cu două capete XB4BW73731M5 din gama de produse Schneider Electric Harmony XB4 este un element de control industrial extrem de versatil și fiabil. Acest comutator cu diametrul de 22 mm și cadru metalic cromat este alegerea ideală pentru diverse aplicații industriale în care operatorii mașinilor au nevoie de un feedback vizual clar privind stările de pornire și oprire. Designul butonului este ușor de utilizat și ergonomic. Butonul verde, încastrat, marcat cu „I”, indică funcția de pornire, în timp ce butonul roșu, ridicat, marcat cu „O”, indică funcția de oprire, făcându-l intuitiv de utilizat. Între cele două butoane se află un LED alb central, care funcționează la 230-240 VAC, 50/60 Hz și oferă o vizibilitate excelentă chiar și în medii industriale. Acoperirea elegantă din crom a produsului nu numai că adaugă valoare estetică, dar oferă și o protecție excelentă împotriva influențelor mediului, prelungind durata de viață a comutatorului. Harmony XB4BW73731M5 are parametri tehnici remarcabili: configurație de contact 1NO+1NC, contacte cu rupere lentă din aliaj de argint (Ag/Ni) pentru o conductivitate electrică optimă. Contactele sunt proiectate pentru aplicații standard și sunt conforme cu IEC 60947-5-1 Anexa K pentru deschidere pozitivă. Produsul are o forță de acționare de 3,5 N pentru schimbarea stării electrice a contactului NC și de 3,8 N pentru contactul NO, cu o cursă totală de acționare de 4,3 mm. Conexiunea electrică se realizează cu borne cu șurub compatibile cu cabluri de 2x1,5 mm² și 1x0,22 mm². Cuplul de strângere poate fi reglat între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Comutatorul cu buton XB4BW73731M5 are clase de protecție remarcabile: protecție IP66, IP69 și IP69K conform IEC 60529, precum și clase NEMA 13 și NEMA 4X. Aceasta înseamnă că comutatorul este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa IK06 asigură rezistența la impact în conformitate cu IEC 50102. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în cele mai extreme medii industriale. În ceea ce privește parametrii electrici, XB4BW73731M5 are o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune nominală de impuls de 6 kV conform IEC 60947-1. Curentul nominal de funcționare variază în funcție de diferite categorii de sarcină: 3 A la 240 V în categoria AC-15, 6 A la 120 V și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V în categoria DC-13. Comutatorul are o durată de viață electrică remarcabilă: 1.000.000 de cicluri în diverse condiții de sarcină. LED-ul încorporat are o durată de viață de 100.000 de ore la tensiunea nominală și 25 °C, cu un consum de curent de numai 14 mA.
Schneider Electric Harmony XB4 - XB4BW73731M5 buton dublu date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul produsului: Buton dublu iluminat
Denumire scurtă: XB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Culoare marcaj: Marcaj negru pe capace albe, marcaj alb pe capace verzi, roșii sau negre
Sursă de lumină: LED protejat
Culoare sursă de lumină: Alb
Produs complet: Da
Caracteristici fizice
Material inel de montare: Zamak
Înălțime: 50 mm
Lățime: 30 mm
Adâncime: 59 mm
Forma capului unității de semnalizare: Dreptunghiulară
Tipul dispozitivului de acționare: Revenire cu arc
Profilul dispozitivului de acționare: 1 buton încastrat - 1 buton ridicat - 1 indicator luminos central
Descrierea actuatoarelor: Verde „I” - roșu „O”
Profil actuator: Verde încastrat, I (alb), roșu în relief, O (alb)
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Utilizarea contactului: Contacte standard
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N schimbare stare electrică NO
Durată de viață mecanică: 1.000.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu, >= 1 x 0,22 mm² fără papuci de cablu
Cuplu de strângere: 0,8...1,2 N.m
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG
Curent termic convențional în aer liber: 10 A
Tensiune nominală de izolare: 600 V (grad de poluare 3)
Tensiune nominală de impuls: 6 kV
Curent nominal de funcționare: 3 A la 240 V CA-15, 6 A la 120 V CA-15, 0,1 A la 600 V CC-13, 0,27 A la 250 V CC-13, 0,55 A la 125 V CC-13
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Tip semnal: Continuu
Tip sursă de lumină: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I
Grad de protecție IP: IP66, IP69K, IP69
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK06
Rezistență la vibrații: 5 gn (f= 2...500 Hz) Rezistență la impact: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) Rezistență la tranzienți rapizi: 2 kV
Rezistență la câmpuri electromagnetice: 10 V/m
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice), 8 kV aer (piese izolante)
