Butonul XB4FA11, parte a gamei Schneider Electric Harmony XB4, este un dispozitiv de comandă de înaltă calitate, conceput pentru aplicații industriale. Acest buton de comandă de culoare albă, cu ramă metalică cromată, este alegerea perfectă pentru mediile în care fiabilitatea și durabilitatea sunt cerințe esențiale. Ca parte a seriei Harmony XB4, produsul respectă standardele înalte de calitate ale Schneider Electric în domeniul automatizării industriale. Butoanul XB4FA11 are un diametru de montare de 30,5 mm, care corespunde standardelor din industrie, astfel încât poate fi integrat cu ușurință în majoritatea panourilor de control. Butonul este conceput pe principiul de funcționare cu revenire prin arc, ceea ce asigură revenirea automată a butonului la starea inițială după apăsare. Butoanul fără marcaje, cu suprafață albă netedă, are un design încastrat, ceea ce asigură o formă ergonomică și ușor de curățat. Configurația contactelor este 1NO (un contact de deschidere), care funcționează cu tehnologie de deschidere lentă, fiind astfel potrivit pentru îndeplinirea diverselor sarcini de control. Produsul se mândrește cu caracteristici electrice excepționale. Valoarea convențională a curentului termic măsurat în aer liber este de 10 A, conform standardului IEC 60947-5-1. Tensiunea nominală de izolație este de 600 V (la gradul de poluare 3) conform IEC 60947-1, în timp ce rezistența nominală la tensiune de impuls este de 6 kV. Butoanul are valori de curent de funcționare diferite în diverse categorii de aplicații: de exemplu, 3 A la 240 V, în categoria AC-15, A600, sau 6 A la 120 V în aceeași categorie. Are performanțe excelente și în aplicații DC, cum ar fi 0,1 A la 600 V în categoria DC-13, Q600. Durata de viață mecanică este extrem de mare, de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Durata de viață electrică este de 1 milion de cicluri în condiții de sarcină variate, ceea ce reprezintă, de asemenea, o valoare remarcabilă în industrie. Rezistența la condițiile de mediu a butonului XB4FA11 este, de asemenea, remarcabilă. Dispune de protecție IP66, IP67, IP69 și IP69K conform standardului IEC 60529, ceea ce asigură o rezistență completă la praf și protecție împotriva jeturilor de apă de diferite intensități. De asemenea, are clasificarea NEMA 13 și NEMA 4X. Rezistă la spălare cu presiune înaltă de până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Intervalul de temperatură de funcționare se întinde de la -40 °C la +70 °C, ceea ce permite o gamă extrem de largă de aplicații. Rezistența la vibrații este de 5 gn (f = 2...500 Hz) conform standardului IEC 60068-2-6, precum și rezistența la șocuri de 30 gn (cu o durată de 18 ms) și 50 gn (cu o durată de 11 ms) la o accelerație semisinusoidală. Butonul are un grad de rezistență la șocuri IK06 conform standardului IEC 50102.

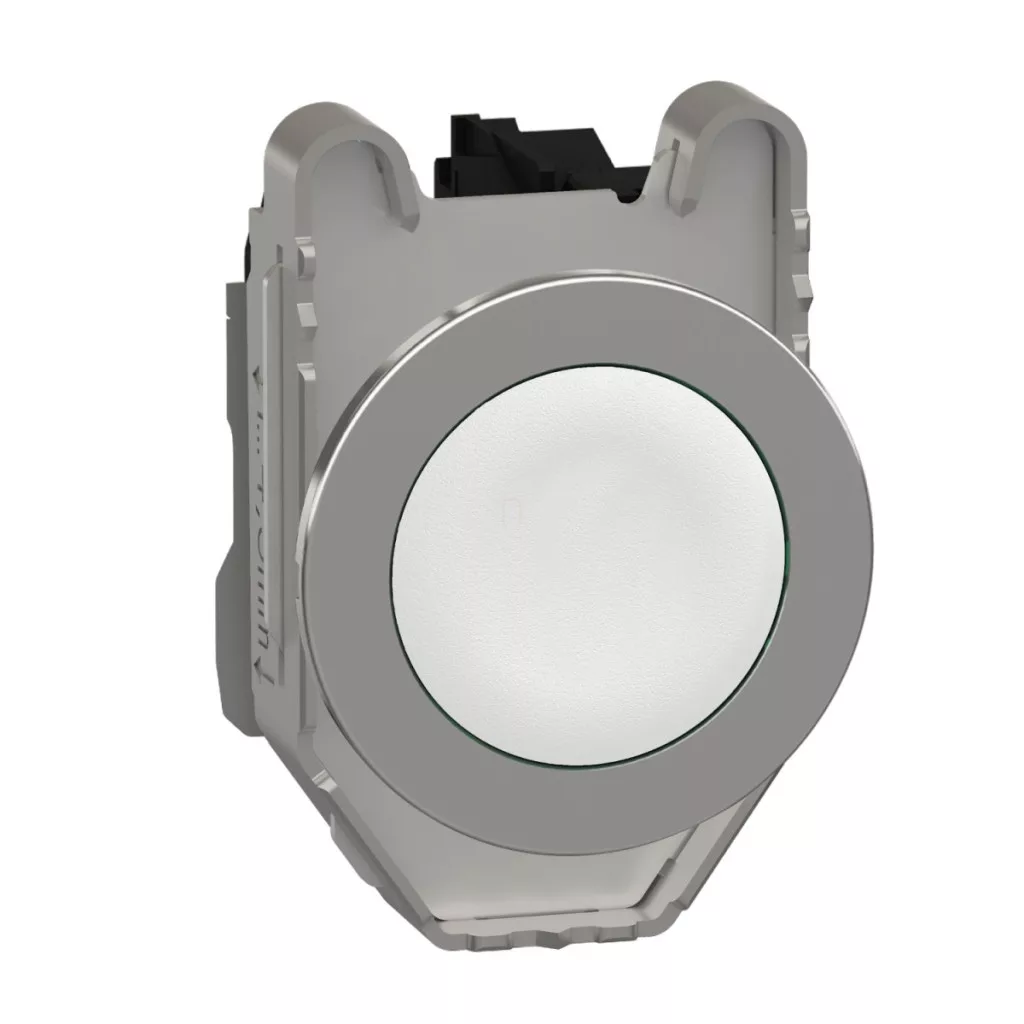

Schneider Electric Harmony XB4 - XB4FA11 - buton metalic complet încastrat în panou, Ø30, cu revenire, 1NO, alb - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4F
Tipul produsului sau al componentei: Buton
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33
Materialul carcasei: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Alb încastrat, fără marcaj
Tipul capului: Încastrat-încorporat
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Deschidere lentă
Conexiuni
Conectori: Cleme de conectare cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Clemă de conectare cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea clemelor ISO nr. 1: (13-14)NO
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Mod de fixare: Cu șuruburi
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Fără
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă totală)
Caracteristici electrice
Forță de acționare: 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Forma capului șurubului: Cruciformă, compatibilă cu șurubelnița Philips nr. 1
Cruciformă, compatibilă cu șurubelnița Pozidriv nr. 1
Canelată, compatibilă cu șurubelnița plată Ø 4 mm
Canelat, compatibil cu șurubelnița plată Ø 5,5 mm
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: Siguranță fuzibilă de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Certificări
Standarde: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: UL listed, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
