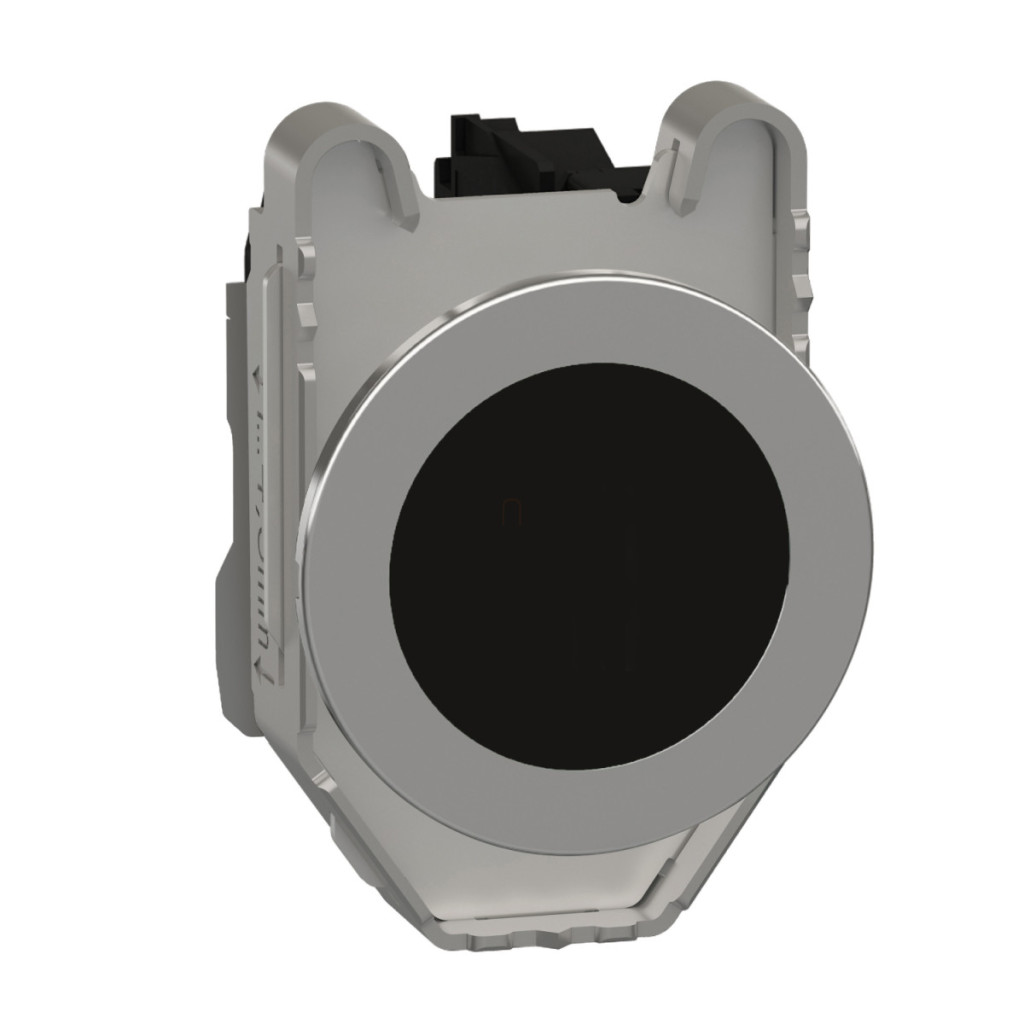

Schneider Electric Harmony XB4FA21 este un buton de înaltă calitate, montat încastrat, care poate fi utilizat pe scară largă în sistemele de control industrial. Acest produs premium face parte din familia de produse Harmony XB4, cunoscută pentru fiabilitatea și durabilitatea sa în domeniul automatizării industriale. Butonul XB4FA21 este un dispozitiv de control metalic negru, nemarcat, cu diametrul de 30 mm, cu funcție de revenire cu arc. Una dintre caracteristicile remarcabile ale acestui produs este designul său cu 1 contact NO (unul normal deschis), ideal pentru comutarea circuitelor de control pentru pornire simplă, oprire sau alte funcții. Placa frontală metalică cromată și inelul de fixare Zamak garantează o durată lungă de viață chiar și în medii industriale extreme. Diametrul de montare este exact de 30,5 mm, ceea ce reprezintă o dimensiune standard pentru majoritatea panourilor de control industriale. Parametrii tehnici ai butonului XB4FA21 sunt impresionanți: capul rotund încastrat încorporat este ușor de utilizat, iar contactele cu rupere lentă asigură o funcționare fiabilă. Produsul are terminale cu șuruburi care permit conectarea de cabluri de până la 2×2,5 mm² fără capete de cablu și cabluri de 2×1,5 mm² cu capete de cablu, în conformitate cu standardul IEC 60947-1. Marcajul terminalului ISO n°1 (13-14) ajută instalatorii să conecteze corect terminalele. Cursa de acționare este de 4,3 mm, din care 2,6 mm este distanța la care contactul NO își schimbă starea. Forța necesară pentru acționare este de 3,8 N. Produsul are o protecție remarcabilă: clasele de protecție IP66, IP67, IP69 și IP69K asigură funcționarea fiabilă a butonului chiar și în cele mai dure medii industriale. De asemenea, poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Este clasificat NEMA 13 și NEMA 4X, iar rezistența sa la impact este IK06 conform IEC 50102. XB4FA21 este extrem de durabil: are o durată de viață mecanică de 10 milioane de cicluri de funcționare și o durată de viață electrică de până la 1 milion de cicluri în diverse condiții de încărcare, conform anexei C la IEC 60947-5-1. Parametrii electrici ai butonului sunt, de asemenea, remarcabili: curentul termic măsurat în aer liber convențional (Ith) de 10 A în aer liber conform IEC 60947-5-1, o tensiune nominală de izolare (Ui) de 600 V (grad de poluare 3) și o tensiune nominală de impuls (Uimp) de 6 kV conform IEC 60947-1. Curentul nominal de funcționare (Ie) variază în funcție de tipul de sarcină: în categoria AC-15, 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V (clasificare A600); în categoria DC-13, 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V (clasificare Q600). Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A.
Schneider Electric Harmony XB4 - XB4FA21 - buton metalic complet încastrat, Ø30, retur, 1NO, negru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Denumire scurtă a produsului: XB4F
Tipul produsului: Buton
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, nemarcat
Tip cap: Încastrat încorporat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni
Conectori - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N FĂRĂ schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
