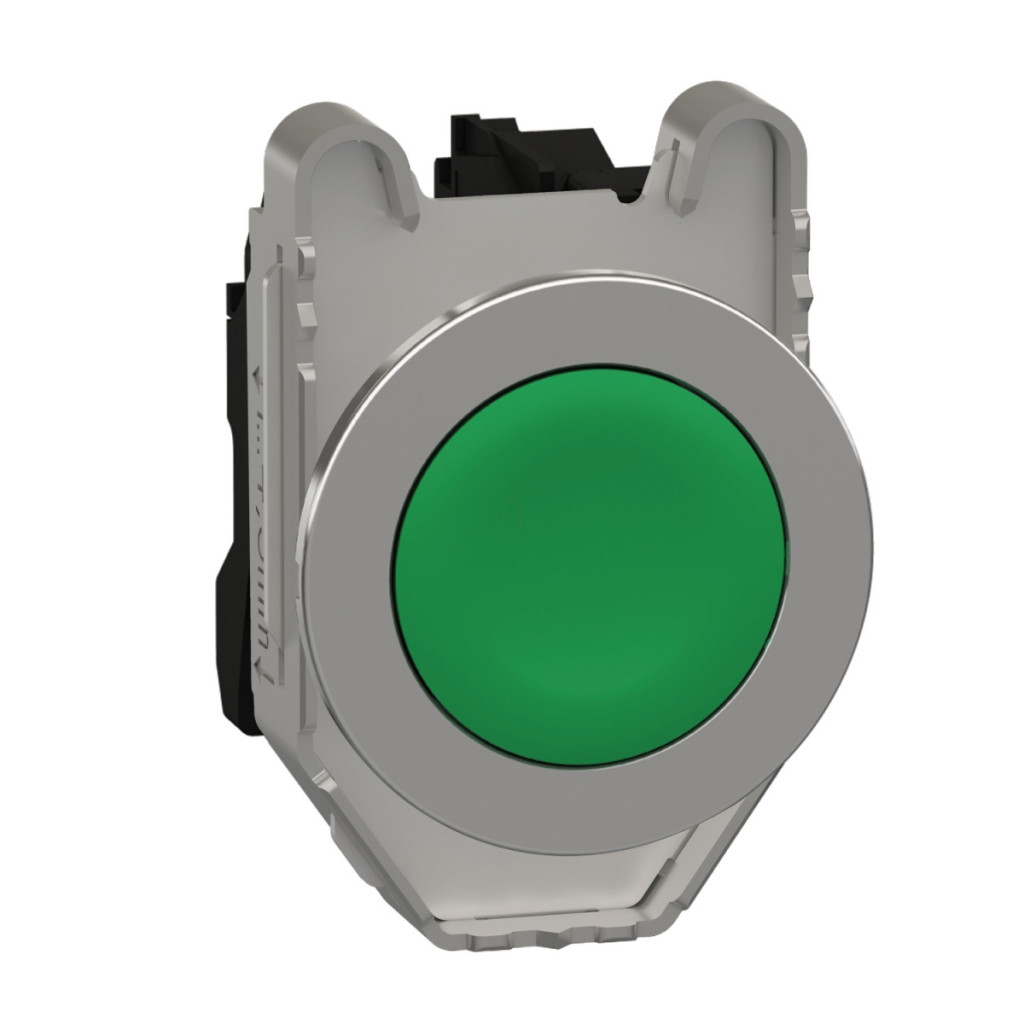

Butonul Schneider Electric Harmony XB4 seria XB4FA31 este un comutator industrial de calitate superioară, care oferă performanțe fiabile în cele mai exigente medii de aplicare. Acest buton verde, nemarcat, cu montare încastrată, este alegerea perfectă pentru panouri de control și interfețe de echipamente industriale, unde durabilitatea și fiabilitatea sunt importante. Modelul XB4FA31 are un design compact, cu un diametru de instalare de 30,5 mm, care este o dimensiune standard pentru aplicații industriale. Produsul are o placă frontală din metal cromat și un inel de fixare Zamak de înaltă calitate, asigurând o durată lungă de viață și un aspect profesional. Butonul este verde, nemarcat, încastrat și cu revenire prin arc. Produsul este echipat cu un contact 1NO (unul normal deschis), care permite funcții de comutare de bază. Din punct de vedere tehnic, butonul XB4FA31 are parametri remarcabili. Forța necesară pentru funcționare este de 3,8 N, iar contactele sunt realizate din aliaj de argint-nichel (Ag/Ni) de înaltă calitate. Produsul are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Valorile curentului de funcționare ale produsului în diferite categorii de sarcină sunt: 3 A la 240 V pentru AC-15, 6 A la 120 V, 1,2 A la 600 V și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V pentru DC-13. Curentul termic convențional (Ith) măsurat în aer liber este de 10 A. Butonul XB4FA31 este extrem de durabil, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă: în categoria AC-15, poate rezista la până la 1 milion de cicluri de comutare la o sarcină de 2 A la 230 V, sau la o sarcină de 3 A la 120 V, sau la o sarcină de 4 A la 24 V (la o frecvență de funcționare mai mică de 3600 pe oră și un factor de sarcină de 0,5). Nivelul de protecție al produsului este, de asemenea, demn de remarcat: IP66, IP67, IP69, IP69K conform IEC 60529 și, de asemenea, este conform cu specificațiile NEMA 13 și NEMA 4X. Rezistența sa la impact este clasificată IK06. Butonul poate rezista la spălări cu presiune ridicată de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme.
Schneider Electric Harmony XB4 - Date tehnice XB4FA31
Caracteristici principale
Familia de produse: Harmony XB4
Denumire scurtă a produsului: XB4F
Tipul produsului: Buton apăsat
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de instalare: 30,5 mm
Unitate de vânzare indivizibilă: 1
Caracteristici de funcționare
Forma capului indicatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde, încastrat, nemarcat
Tip cap: Încastrat încorporat
Tip și compoziție contact: 1 NO (normal deschis)
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Instalarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Date de funcționare
Cursă de funcționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,8 N NO schimbare de stare electrică
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Date privind mediul
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
