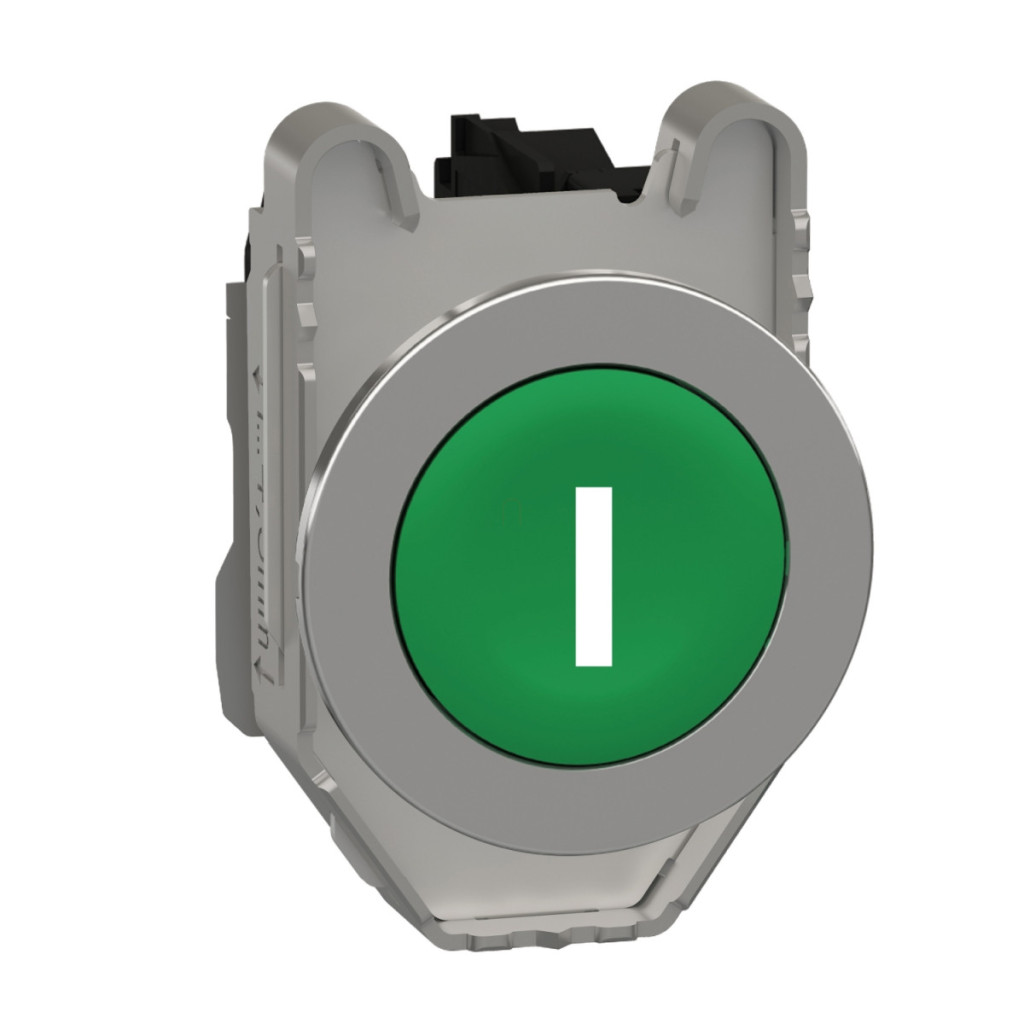

Schneider Electric Harmony XB4FA3311 este un buton verde de înaltă calitate, montabil la nivel, care aparține familiei de produse Harmony XB4. Acest element de control industrial premium este alegerea perfectă pentru diverse sisteme de control care necesită un element de operare fiabil și durabil. Identificatorul unic al produsului este XB4FA3311, bine cunoscut pentru calitatea sa în rândul electricienilor profesioniști și al proiectanților de sisteme industriale. Butonul Harmony XB4FA3311 are un design remarcabil. Butonul rotund cu un diametru de montare de 30 mm este de culoare verde și marcat cu un „I” alb, ceea ce asigură o operare intuitivă pentru utilizatori. Cadrul metalic cromat și inelul de fixare Zamak nu numai că conferă produsului un aspect estetic, dar asigură și o durabilitate excepțională. Butonul are un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după ce a fost apăsat, ceea ce reprezintă o caracteristică avantajoasă în multe aplicații. Caracteristicile electrice ale butonului Schneider Electric XB4FA3311 sunt, de asemenea, demne de remarcat. Produsul are 1 contact NO (normal deschis) cu funcționare cu întrerupere lentă. Conexiunea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu standardul IEC 60947-1 sau conectarea firelor cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul are un curent termic convențional de 10 A, o tensiune de izolație de 600 V (la gradul de poluare 3) și o rezistență la tensiune de impuls de 6 kV în conformitate cu IEC 60947-1. Butonul specifică, de asemenea, curenții de funcționare pentru diferite sarcini, de exemplu 3 A în categoria 240 V AC-15, 6 A în categoria 120 V AC-15 sau chiar 0,1 A în categoria 600 V DC-13. Butonul XB4FA3311 se mândrește cu o durabilitate excepțională, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă, cu 1 milion de cicluri de comutare în diferite categorii de sarcină, cum ar fi AC-15 2 A 230 V sau DC-13 0,2 A 110 V, la mai puțin de 3600 de cicluri pe oră cu un factor de sarcină de 0,5. Forța de acționare a butonului este de 3,8 N atunci când contactul NO își schimbă starea, iar cursa totală de acționare este de 4,3 mm, din care 2,6 mm au loc în timpul schimbării stării electrice. Cuplul de strângere al conexiunilor terminale este de 0,8-1,2 Nm conform IEC 60947-1, iar contactele sunt realizate din aliaj de argint (Ag/Ni). Butonul Schneider Electric Harmony XB4FA3311 are, de asemenea, caracteristici de mediu și clase de protecție remarcabile. Produsul are protecție IP66, IP67, IP69 și IP69K conform IEC 60529, care oferă o protecție excepțională împotriva pătrunderii prafului și a apei. Butonul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Intervalul de temperatură de funcționare și depozitare este de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are o clasificare de rezistență la impact IK06 conform IEC 50102 și poate rezista la vibrații de până la 5 g în intervalul de frecvență 2-500 Hz, precum și la impacturi de 30 g și 50 g pentru diferite durate.
Schneider Electric Harmony XB4 - XB4FA3311 - buton metalic complet încastrat, Ø30, retur, 1NO, alb, „I” date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4F
Tipul produsului sau al componentei: Buton
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Forma capului de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, I (alb)
Tip cap: Încastrat încorporat
Caracteristici electrice
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm², conform IEC 60947-1
Terminale cu șurub: 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1
Descrierea terminalului conform ISO: (13-14)NO
Forță de acționare: 3,8 N NO pentru schimbarea stării electrice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Cursă de funcționare: 2,6 mm (fără schimbare a stării electrice)
Cursă totală de funcționare: 4,3 mm
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de rezistență la impact IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi
Forma capului șurubului: Compatibil cu șurubelnița Philips 1, compatibil cu șurubelnița Pozidriv 1, compatibil cu șurubelnița plată Ø 4 mm, compatibil cu șurubelnița plată Ø 5,5 mm
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
