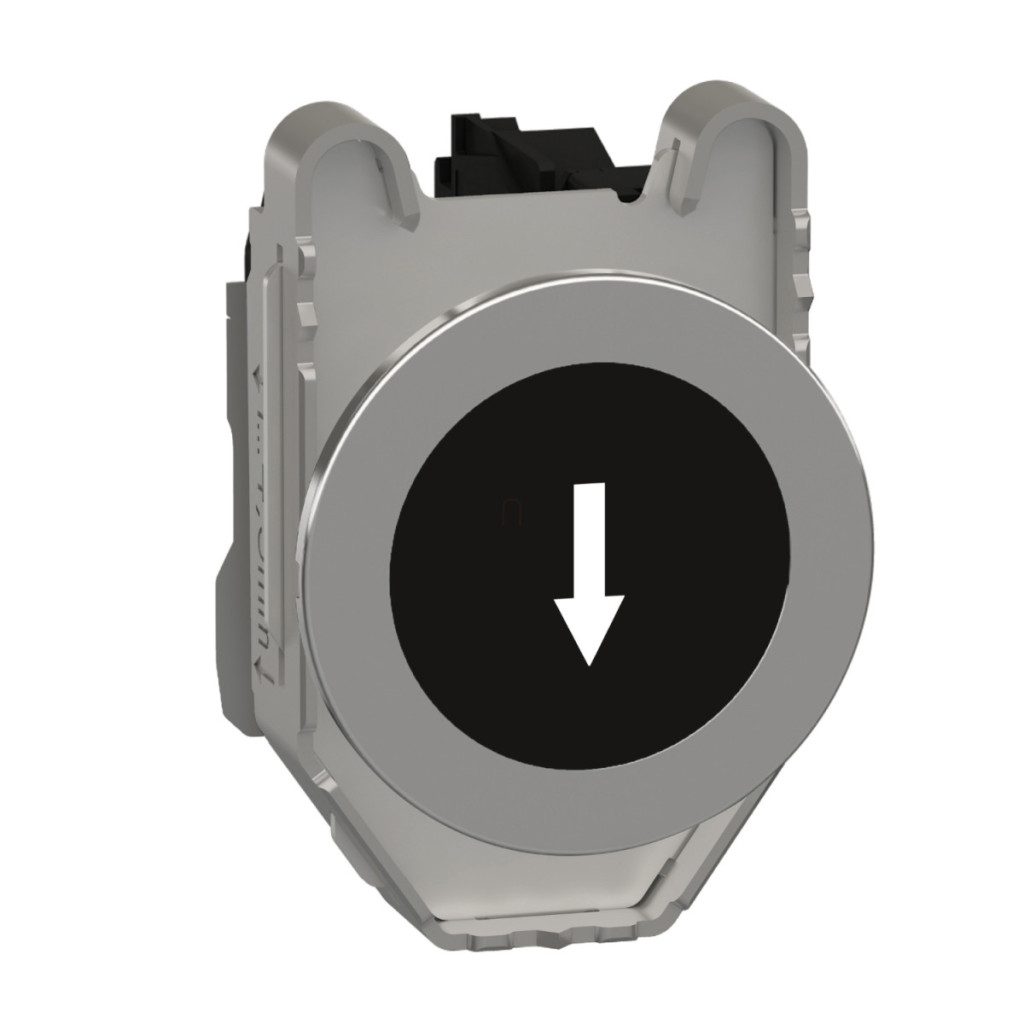

Butonul Schneider Electric Harmony XB4 seria XB4FA3351 este un element de control de înaltă calitate, montat încastrat, care asigură o funcționare fiabilă într-o gamă largă de aplicații industriale. Acest buton cu revenire prin arc este o componentă esențială a soluțiilor profesionale de tehnologie de control, remarcându-se prin caracteristicile sale mecanice și electrice excepționale. Modelul XB4FA3351 este un buton negru cu o săgeată albă în jos, un cap rotund și un design încastrat încorporat. Carcasa este fabricată din metal cromat, în timp ce inelul de fixare este fabricat din aliaj Zamak, care asigură o durabilitate remarcabilă. Butonul poate fi instalat într-un orificiu de montare rotund de 30 mm (diametru exact de montare 30,5 mm) și are un singur contact NO (1 normal deschis) cu un principiu de funcționare cu întrerupere lentă. Terminalele cu șurub permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu standardul IEC 60947-1 sau a cablurilor cu o secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. În ceea ce privește parametrii tehnici, butonul XB4FA3351 oferă performanțe remarcabile. Cursa totală a butonului este de 4,3 mm, din care 2,6 mm reprezintă distanța parcursă până la schimbarea stării electrice (în cazul contactelor NO). Forța sa de acționare este de 3,8 N. Dispozitivul are o durabilitate mecanică excelentă și poate rezista la până la 10 milioane de cicluri de comutare. În ceea ce privește parametrii electrici, curentul termic convențional (Ith) măsurat în aer liber este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Curentul nominal de funcționare (Ie) este de 3 A la 240 V în categoria AC-15, 6 A la 120 V, iar în categoria DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V, precum și 1,2 A la 600 V în categoria AC-15. Butonul XB4FA3351 este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1. Este listat UL și certificat CSA. Oferă o rezistență excepțională la condițiile de mediu, cu clase de protecție IP66, IP67, IP69, IP69K și clasificări NEMA 13 și NEMA 4X. Are un grad de rezistență la impact IK06 conform IEC 50102. De asemenea, poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Poate fi utilizat într-un interval larg de temperaturi, cu temperaturi de funcționare și depozitare de la -40 la +70 °C.
Schneider Electric Harmony XB4 - Date tehnice XB4FA3351
Caracteristici cheie
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4F
Tipul produsului sau al componentei: Buton
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33
Material cadru: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, deschidere în jos (alb)
Tip cap: Încastrat încorporat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² în conformitate cu IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu în conformitate cu IEC 60947-1
Caracteristici suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi
Utilizarea contactului: Contacte generale
Deschidere pozitivă: Fără
Cursă de funcționare: 2,6 mm (NO schimbare stare electrică)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N pentru schimbarea stării electrice NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform standardului IEC 60947-1
Forma capului șurubului: Cu cap cruciform, compatibil cu șurubelnița Philips nr. 1
Cu cap cruciform, compatibil cu șurubelnița Pozidriv nr. 1
Cu cap plat, compatibil cu șurubelnița plată Ø 4 mm
Cu fantă, compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Certificări de produs: Listat UL
CSA
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
